剩余电流动作保护器的一般要求 GB 6829-1995.pdf

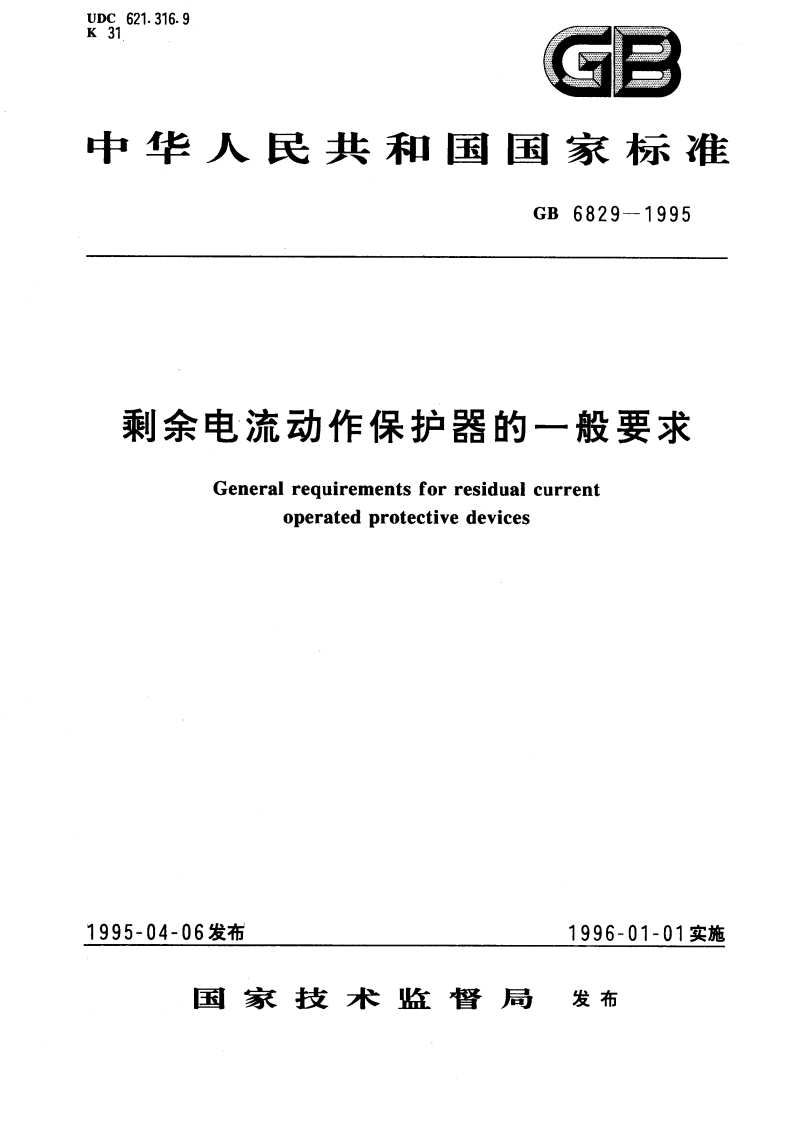

UDC621.316.9K31中华人民共和国国家标准GB6829-1995剩余电流动作保护器的一般要求General requirements for residual currentoperated protective devices1995-04-06发布1996-01-01实施国家技术监督局发布GB682919953.1.14预期电流prospective current当剩余电流保护器的每一极被一阻抗可忽略不计的导体代替时，电路内可能流过的电流。注：覆期电流同样可以看作一个实际电流，例如：预期分断电流，预期峰值电流，预期剩余电流等。3.1.15剩余接通分断能力residual making and breaking capacity剩余电流保护器在规定的使用和性能条件下能接通，在分断时间内能承受和能够分断的预期剩余电流值。3.1.16限制剥余短路电流conditional residual short-circuit current由规定的短路保护电器(SCPD)所保护的剩余电流保护器，在规定的使用和性能条件下，在短路保护电器动作时间内所能承受的预期剩余电流值。3.1.17限制短路电流conditional short-circuit current由规定的短路保护电器(SCPD)所保护的剩余电流保护器，在规定的使用和性能条件下，在短路保护电器动作时间内所能承受的预期电流值。3.1.18辅助电濛动作电压的极限值limiting value of the operating voltage of the auxiliary source当辅助电源电压下降时，剩余电流保护器仍能在规定条件下动作的辅助电源电压的最小值。3.1.19脉动直流电流pulsating direct current在一个额定工频周期中，用电角度表示至少为150的一段时间内电流值为0或不超过0.006A的脉动波形电流。3.1.20电流滞后角a current delay angle a由于相位控制，使电流导通起始时刻滞后的用电角度表示的时间。3.1.21平滑直流电流smooth direct current没有纹波的直流电流。注：当纹波系数小于10%时，可以看作是没有纹被的电流。32符号代号I。额定电流I。剩余电流I额定利余动作电流I。额定剩余不动作电流U。额定电压U。潮助电源额定电压I。额定接通分断能力I如额定剥余接通分断能力额定限制短路电流I额定限制剩余短路电流U,辅助电源动作电压极限值a电流滞后角SCPD短路保护电器P外壳防护等级4分类41根据运行方式分类4.1.1不用辅助电源的剩余电流保护器。41.2用轴助电源的剩余电流保护器。41.2.1辅助电源故障时能自动断开的剩余电流保护器。
