低、中水平放射性废物固化体性能要求 沥青固化体 GB 14569.3-1995.pdf

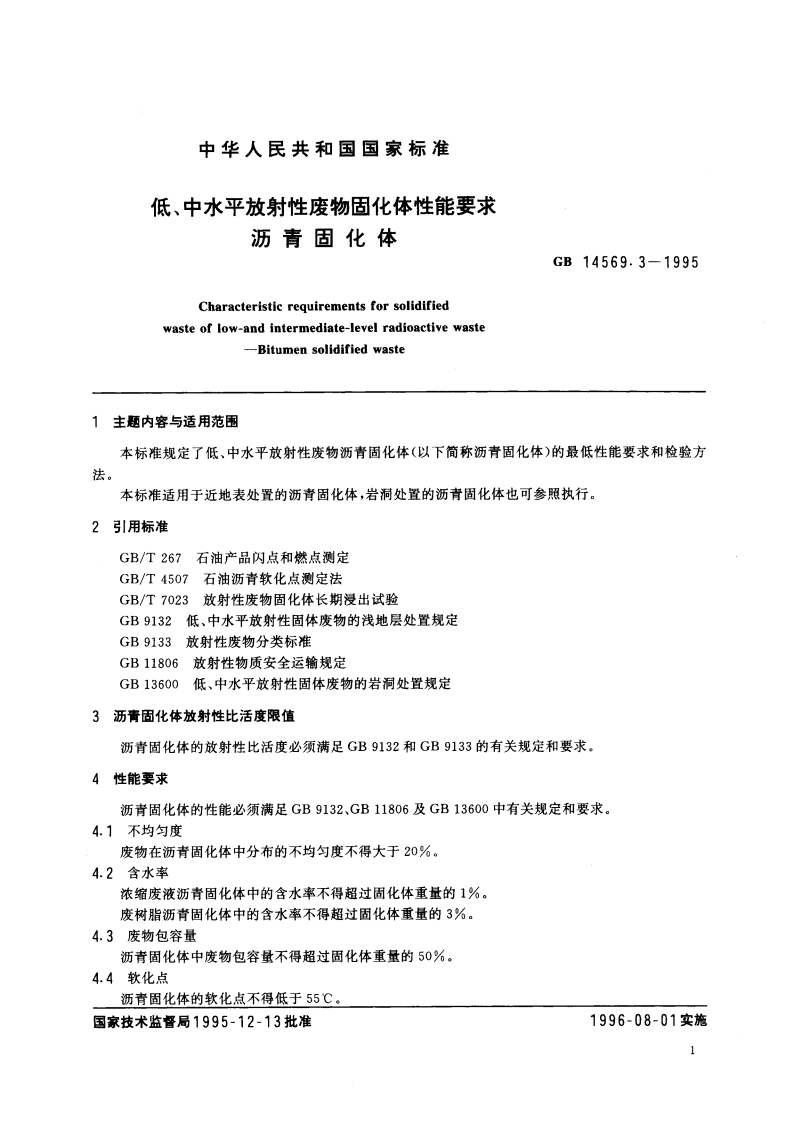

GB14569.3-19954.5抗水性4.5.1抗浸出性沥青固化体试样在25的去离子水中浸出，第42d核素的浸出率的限值应分别为：oo2X10-cm/d13Cs1X10-3cm/dnSr210-cm/d239Pu1X10-5cm/d对沥青固化体中其他B、Y放射性核素（不包括H),其浸出率不应大于410cm/d。沥青固化体中其他超铀核素的浸出率不应大于110-3cm/d。4.5.2抗浸泡性沥青固化体试样作90d抗浸泡试验后，固化体的体积膨胀率不得大于10%。4.6起始放热温度和燃点4.6.1起始放热温度沥青固化体的起始放热温度必须高于240。4.6.2燃点沥青固化体的燃点必须高于300。4.7耐Y辐照性沥青固化体试样进行Y辐照试验后，固化体的体积增加不得大于10%。当沥青固化体在300a内累积吸收剂量小于110Gy时，可不进行本项试验。5检验方法5.1不均匀度可用非放射性的模拟废物在实际使用的装置上，按照已确定的工艺参数，制备废物-沥青混合物并装入200L桶内，室温下自然冷却一周后，用钻芯取样器从桶的侧面向桶中心钻取距桶壁20m处样，在桶的不同高度取样（距桶底10cm、沥青固化体上表面以下10cm以及1/2高度处，共三点），分别测定沥青固化体样品中废物包容量（废物包容量的测定方法见5.3条），根据所测得的数据按下式计算其分布的不均匀度。样品中测得的废物包容量一废物包容量的计算值100废物包容量的计算值5.2含水率将约5g的沥青固化体样品（对热样品冷却至室温）放在已恒重的25L干净烧杯中，在室温下放置1h后称重，然后将其放入干燥箱中，缓慢提高干燥箱的温度(3040h),待上升至160后保持2,从干燥箱中取出烧杯放在干燥器内，冷却至室温后称重，根据干燥前后重量之差计算沥青固化体的含水率。5.3废物包容址称取1g沥青固化物于分液漏斗中，加入40L苯（或二硫化碳），盖上塞子充分摇动使沥背全部溶解，再加入40mL水，盖上塞子充分摇动，静置分相后弃去有机相，然后重新加入10mL苯摇动，以萃取水相中的残留油分，静置分相后再弃去有机相。水相经充分摇动后，用吸管取3份1L水相分别置于已恒重的不锈钢小盘内，在红外灯下烘干后移入干燥器中，在冷却至室温后称重，计算沥青固化体的废物包容量。对废物包容量较低的沥青固化体可适当加大取样量。5.4软化点用非放射性模拟废物的沥青固化体进行软化点的测定。软化点的测定遵照GB/T4507中有关规定2
