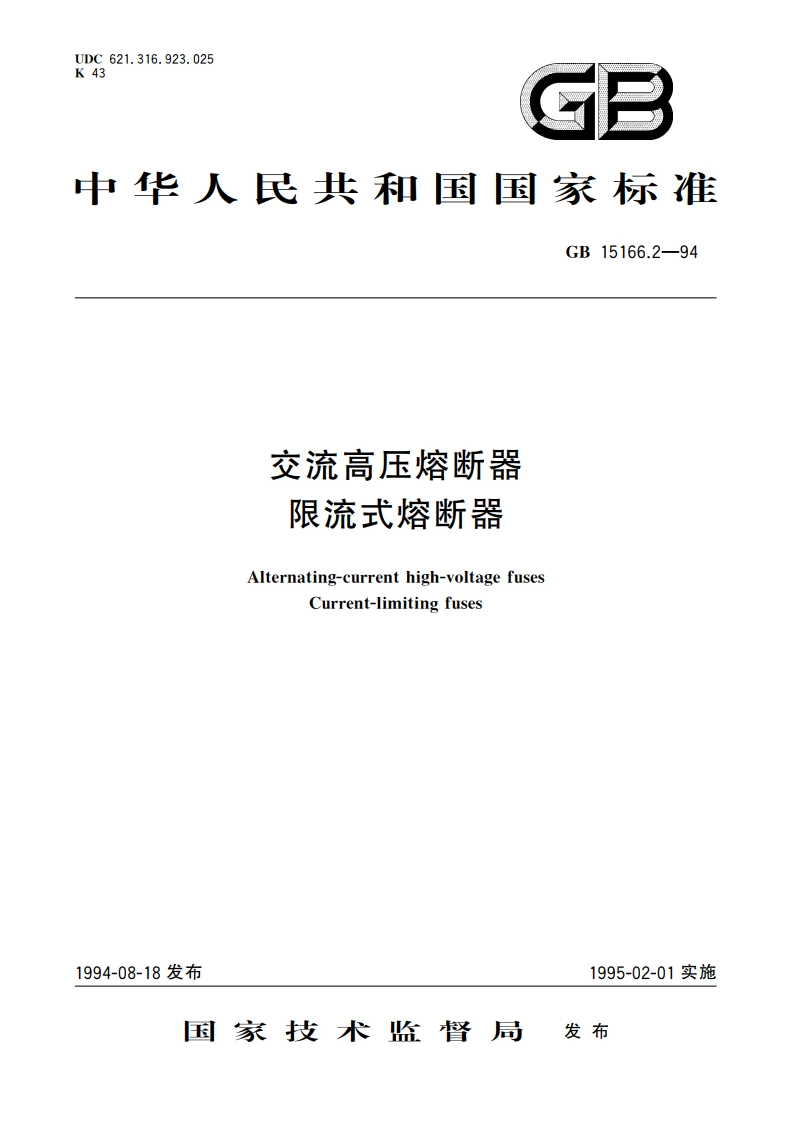

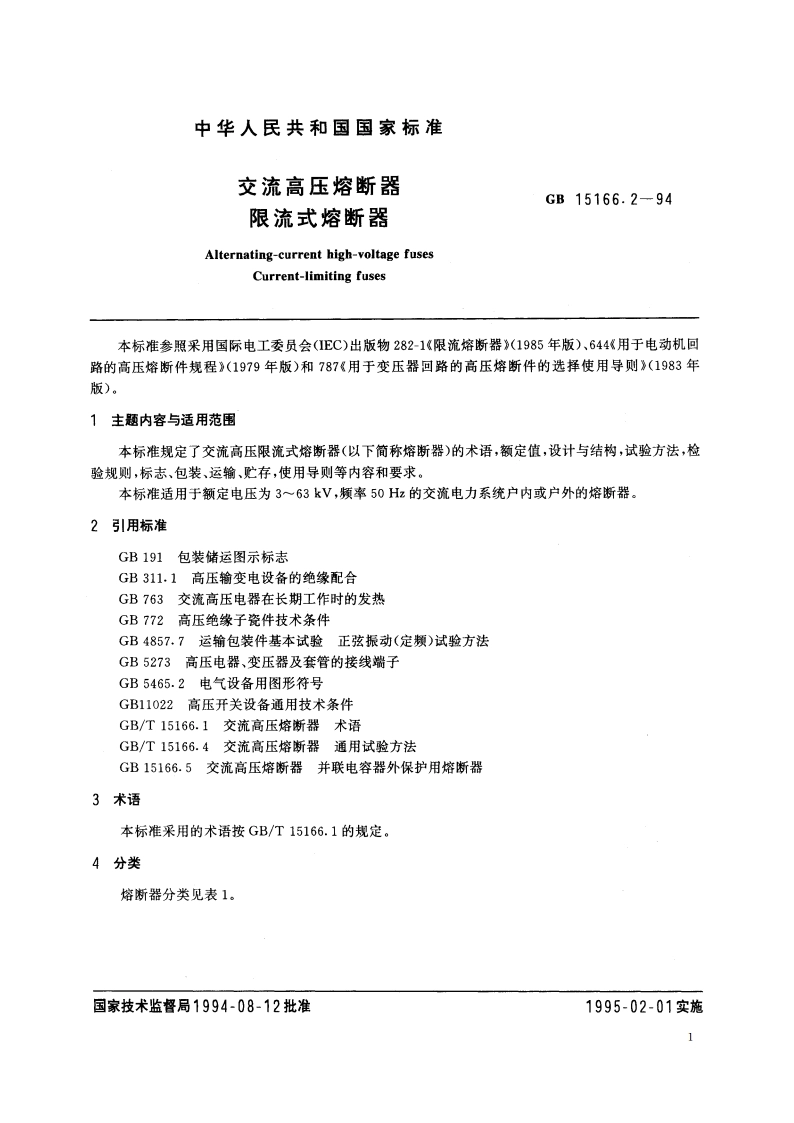

UDC621.316.923.025K43B中华人民共和国国家标准GB15166.2-94交流高压熔断器限流式熔断器Alternating-current high-voltage fusesCurrent-limiting fuses1994-08-18发布1995-02-01实施国家技术监督局发布中华人民共和国国家标准交流高压熔断器GB15166.2-94限流式熔断器Alternating-current high-voltage fusesCurrent-limiting fuses本标准参照采用国际电工委员会(EC)出版物282-1限流熔断器(1985年版)、644用于电动机回路的高压熔断件规程(1979年版)和787用于变压器回路的高压熔断件的选择使用导则(1983年版)。1主题内容与适用范围本标准规定了交流高压限流式熔断器（以下简称熔断器）的术语，额定值，设计与结构，试验方法，检验规则，标志、包装、运输、贮存，使用导则等内容和要求。本标准适用于额定电压为363kV,颗率50Hz的交流电力系统户内或户外的熔断器。2引用标准GB191包装储运图示标志GB311.1高压输变电设备的绝缘配合GB763交流高压电器在长期工作时的发热GB772高压绝缘子瓷件技术条件GB4857.7运输包装件基本试验正弦振动（定频）试验方法GB5273高压电器、变压器及套管的接线端子GB5465.2电气设备用图形符号GB11022高压开关设备通用技术条件GB/T15166.1交流高压熔断器术语GB/T15166.4交流高压熔断器通用试验方法GB15166.5交流高压熔断器并联电容器外保护用熔断器3术语本标准采用的术语按GB/T15166.1的规定。4分类熔断器分类见表1。国家技术监督局1994-08-12批准1995-02-01实施1
