交流高压熔断器 并联电容器外保护用熔断器 GB 15166.5-1994.pdf

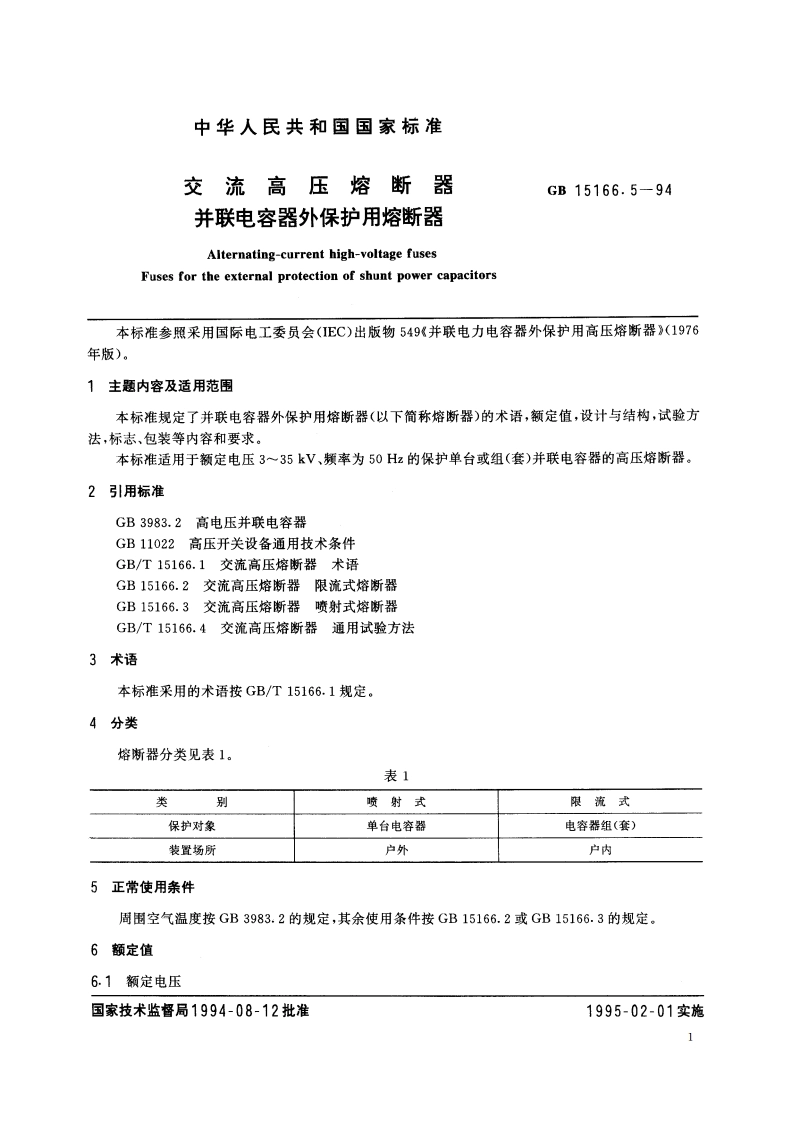

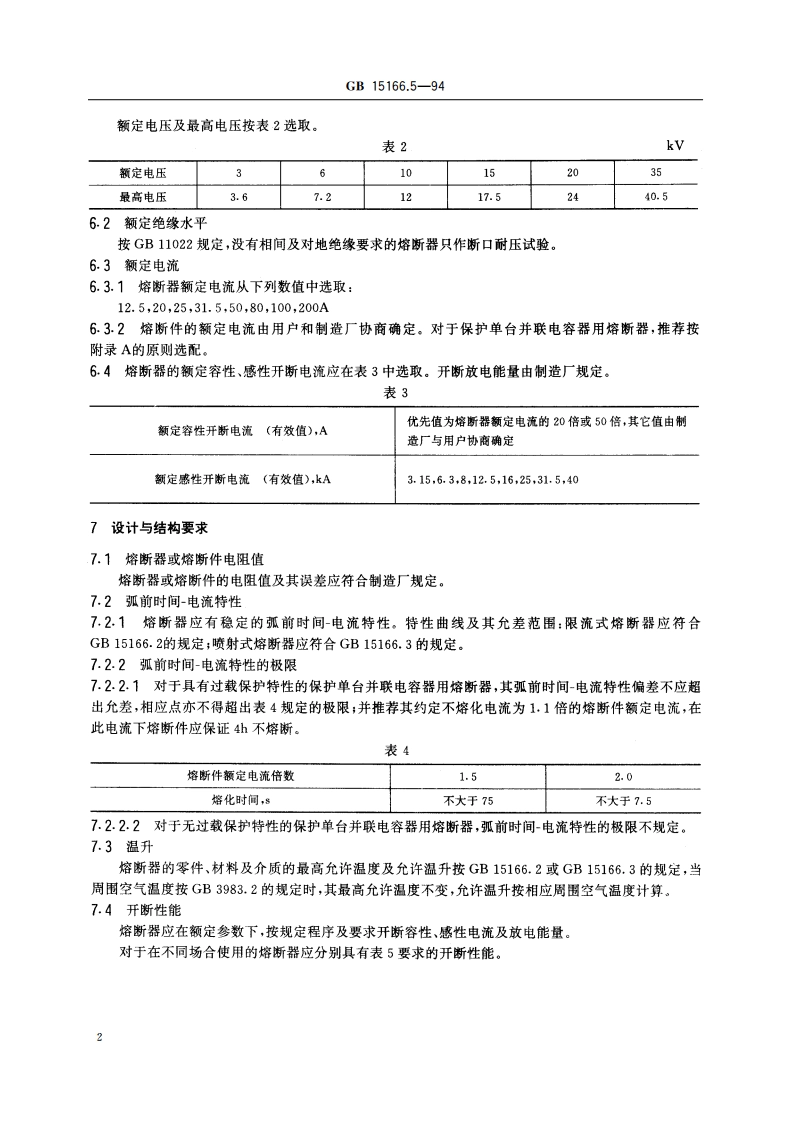

UDC621.316.923.025K43中华人民共和国国家标准GB15166.5-94交流高压熔断器并联电容器外保护用熔断器Alternating-current high-voltage fusesFuses for the external protection of shunt power capacitors1994-08-18发布1995-02-01实施国家技术监督局发布GB15166.5-94表5性能组（套）保护熔断器单台保护熔断器熔断器用于可能流过感性电感性开断流处山试验培断器用于不大可能流过感性电流处容性开断试验3)放电开断试验注：1)这种应用的实例是：电容器组（套）熔断器一在没有串联单元的三角形连接组中的单台熔断器一在没有串联单元的中性点接地的星形连接组中的单台熔断器2)这种应用的实例是：一一中性点不接地的星形连接组中的单台熔断器一有串联单元的电容器组3)中性点不接地的星形连接组（套）保护用熔断器须进行容性开断试验。7.5耐受放电性能熔断器按规定程序及要求应能承受第一个半波幅值不低于熔断件额定电流？0倍的涌流冲击。7.6防腐蚀层熔断器的所有外露金属件应有可靠的防腐蚀措施，其表面应光洁。7.7指示装置熔断器应有明显的熔断指示，且应动作可靠。7.8同族系列的主要配合尺寸、安装尺寸应统一，并具有互换性。7.9喷射式熔断器的熔断件应由制造厂提供或配用指定的熔断件。8试验方法8.1外观及外形尺寸检查外观与外形尺寸应符合技术文件与图样要求。8.2电阻测量按GB/T15166.4第9条规定进行。8.3绝缘试验按GB/T15166.4第6条规定进行。8.4温升试验按GB/T15166.4第7条规定进行。8.5耐受放电试验耐受放电试验包括下列两项试验：a.对同一熔断件在10min内放电5次，放电振荡频率为：i)对于额定电流不大于31.5A的熔断件为：f(kHz)=1.2U.+8%i)对于额定电流大于31.5A的熔断件为：f(kHz)=0.8U.+8%式中：U。一一最高电压，以kV计。b.对同一熔断件在制造厂规定的时间间隔中放电100次，放电振荡频率为8*8%kHz。3
