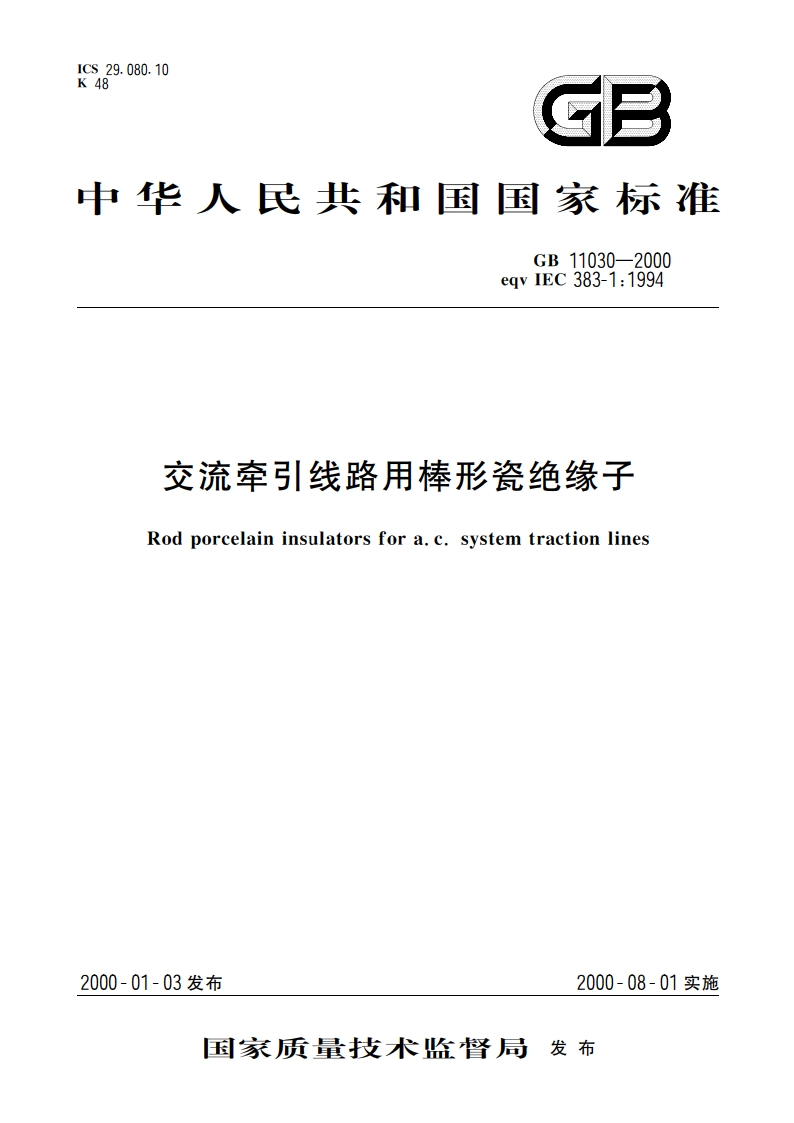

交流牵引线路用棒形瓷绝缘子 GB 11030-2000.pdf

中华人民共和国国家标准交流牵引线路用棒形瓷绝缘子GB11030-2000eqv IEC3831:1994Rod porcelain insulators for a.c.system traction lines1范围本标准规定了交流牵引线路用棒形瓷绝缘子（以下简称绝缘子）的分类与命名，技术要求，检验规则与试验方法，包装，标志、运输与贮存。本标准适用于污秒地区交流工频单相25kV牵引线路绝缘和固定导线用的绝缘子。绝缘子安装地点环境温度应在-40C十40C之间，海拔不超过1000m.注：海拔超过1000m时按GB311.1判定其适用性.本标准不适用于对绝缘件和金属附件有严重腐蚀的环境下使用的绝缘子。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB311.1一1997高压输变电设备的绝缘配合(neq IEC71-1:1993)GB772一1987高压绝缘子瓷件技术条件(neq IEC233:1974)GB/T775.1一1987绝缘子试验方法第1部分：一般试验方法GB/T775.21987绝缘子试验方法第2部分：电气试验方法GB/T775.3一1987绝缘子试验方法第3部分：机械试验方法GB/T2900.8一1995电工术语绝缘子(eqv IEC471)GB/T4585.2一1991交流系统用高压绝缘子人工污秽试验方法固体层法(idt IEC507:1975)JB/T3384一1999高压绝缘子抽样方案JB/T4307一1986绝缘子胶装用水泥胶合剂技术条件JB/T8177一1999绝缘子金屈附件热镀锌层通用技术条件JB/T9674一1999超声波探测瓷件内部缺陷JB/T9673一1999绝缘子产品包装3定义本标准所用术语的定义均按GB/T2900.8的规定。4分类与命名4,1绝缘子按安装方式分为悬挂、定位和腕臂支撑式三种。隧道用悬挂、定位式，区间，站场用腕臂支撑式。4.2绝缘子的主要尺寸与特性分别符合图1图4和表1的规定。国家质量技术监督局2000-01-03批准2000-03-01实施1
