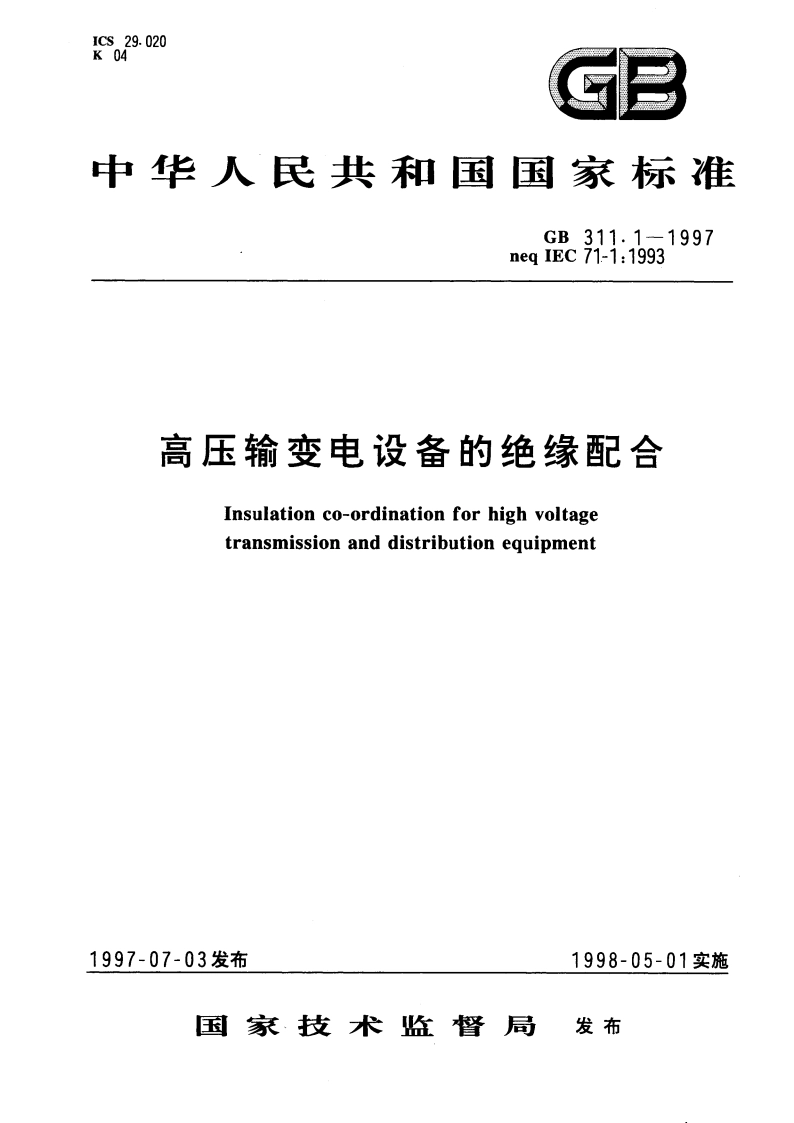

高压输变电设备的绝缘配合 GB 311.1-1997.pdf

GB311.1-19973使用条件3.1标准参考大气条件标准参考大气条件为：温度to=20一压力Po=101.3 kPa绝对湿度ho=11 g/m本标准规定的额定耐受电压均为相应于标准参考大气条件下的数值。3.2正常使用条件本标准规定的额定耐受电压，适用于下列使用条件下运行的设备：a)周围环境最高空气温度不超过40：b)安装地点的海拔高度不超过1000m。3.3对周围环境空气温度高于40处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数K,K,=1+0.0033(T-40)式中：T一环境空气温度，。3.4对用于海拔高于1000m,但不超过4000m处的设备的外绝缘及干式变压器的绝缘，海拔每升高100m,绝缘强度约降低1%，在海拔不高于1000m的地点试验时，其试验电压应按本标准规定的额定耐受电压乘以海拔校正因数K.1K.=1.1-H107式中：H一设备安装地点的海拔高度，m。3.5设备适用的电力系统中性点的接地方式，最高电压72.5kV及以下为非有效接地系统或有效（直接)接地系统，最高电压126kV及以上应为有效（直接）接地系统。4绝缘配合基本原则4.1绝缘配合考虑所采用的过电压保护措施后，决定设备上可能的作用电压，并根据设备的绝缘特性及可能影响绝缘特性的因素，从安全运行和技术经济合理性两方面确定设备的绝缘水平。4.2设备上的作用电压设备在运行中可能受到的作用电压，按照作用电压的幅值、波形及持续时间，可分为：一持续工频电压（其值不超过设备最高电压Um,持续时间等于设备设计的运行寿命）：暂时过电压（包括工频电压升高、请振过电压）：缓波前（操作）过电压：快波前（雷电）过电压：一陡波前过电压；一一联合过电压。各类作用电压的典型波形如图1。43设备最高电压U。的范围范围1：1kVUm252kV范围I:Um252kV4.4绝缘试验44.1绝缘试验类型2
