香港特别行政区区徽 GB 16690-2008.pdf

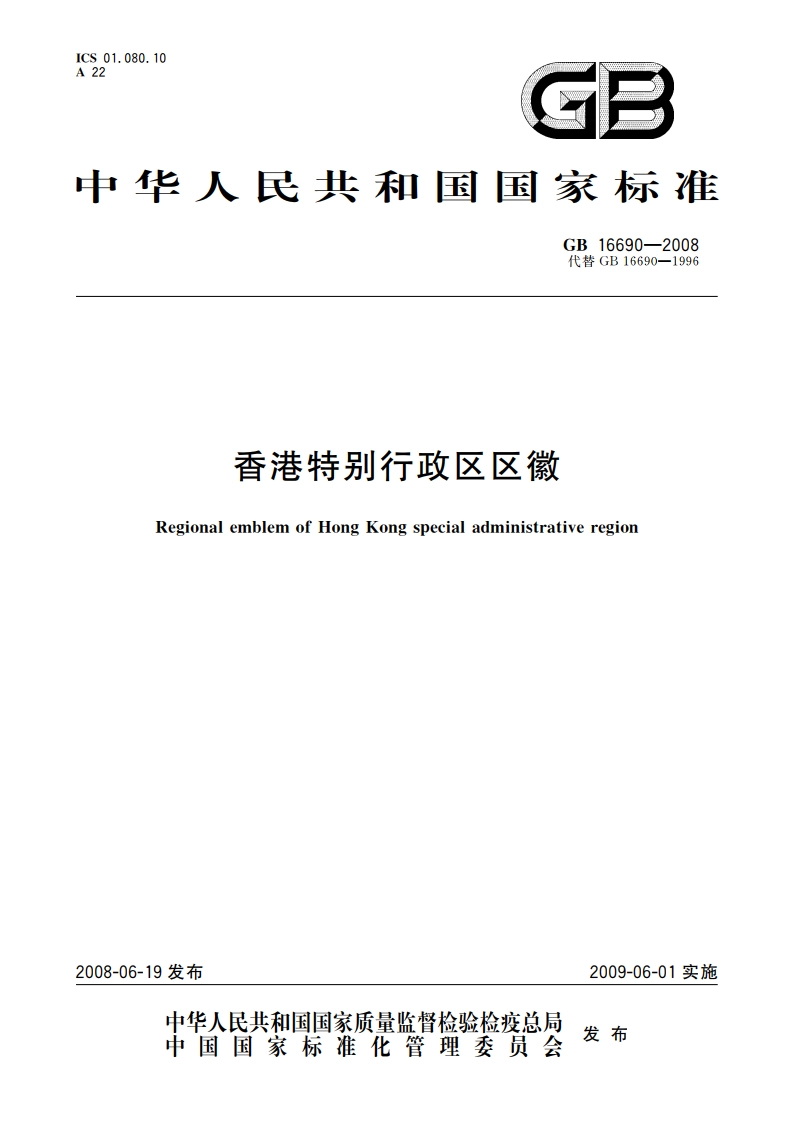

ICS01.080.10A22中华人民共和国国家标准GB16690-2008代替GB16690一1996香港特别行政区区徽Regional emblem of Hong Kong special administrative region2008-06-19发布2009-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB16690-2008表1（续）单位为毫米标准尺寸和允许误差项目图2中的代号1号2号3号红色内圆直径中780362424681.5白色紫荆花外接圆直径600348023601.5红色五角星外接圆直径所50土2401.530士1中文字区夹角220122012201英文字区夹角801801801五角星定位角Q:110111011101紫荆花瓣定位角142142142徽面外边斜角QI585”858中文、英文，五角星定位半径R44023521.52641中文字高H702.5562421.5英文字母高H602.5482361.5五角星深度T1018151红色内圆厚度Tr1018151中英文字厚度T1018151紫荆花瓣厚度T1018151紫荆花蕊深度T3.5+0.52.5+0.51.5+0.5红色环形窄边内侧厚度Ta15112181徽面不平度E21.51徽面不圆度s22徽底面不平度E543M121.5101.581.25徽背面安装螺孔R由生产企业和用户协前确定4.3区徽微面颜色和允许误差4.3.1徽面红色：纤维增强塑料、铝合金材质的区徽徽面红色和允许误差分别以GB15093中纤维增强塑料和铝合金材质的国徽红色和允许误差为准。4.3.2紫荆花瓣白：纤维增强塑料、铝合金材质的区徽紫荆花瓣白色的刺激值Y。不得低于80。4.3.3其他材质的区徽徽面红色和允许误差，以GB15093中铝合金的国徽红和允许误差为准。紫荆花瓣白色的刺激值Y应与本标准4.3.2中规定一致。
