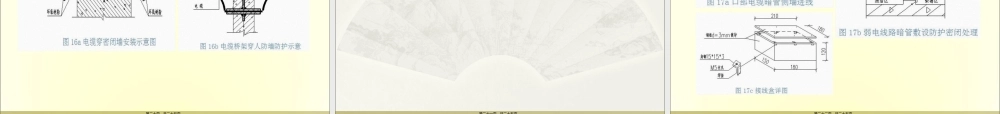

地下(dxi)人防工程质量通病的预防措施 二0一三年五月,第一页，共二十五页。,土建部分质量通病(tngbng)防治措施,（一）、底板部分 1、根据底板荷载主要(zhyo)系由下向上承受水压力、人防等效静载等荷载，底板上层钢筋一般从底板梁上层主筋下穿越（图1）。图1 底板反梁配筋构造图,第二页，共二十五页。,2、底板上下层钢筋应满扎，扎丝头应钩向板内侧。3、底板钢筋绑扎中，上下两层钢筋网之间应设置梅花形拉结钢筋，拉结钢筋应钩住板上下层钢筋的外层筋，并与外层钢筋绑扎牢固，拉结筋弯钩应135度，弯钩直线长度6d，拉结筋下肢(xizh)严禁触垫层，拉结筋直径不小于6mm，间距不大于500mm，呈梅花状布置（图2）。图2 板中拉结筋布置示意图,第三页，共二十五页。,4、非活置式人防门中，钢筋砼人防门门槛建筑高度(god)一般为150mm（最低可120mm），钢结构人防门门槛根据具体型号为30mm200mm不等。活置式人防门门槛要求底板找平层厚度不小于100mm。固定人防门门槛和活置式人防门门槛通常做法如图3a、3b。图3a 固定门槛的配筋 图3b 活置式门槛的配筋,第四页，共二十五页。,5、防护密闭门、密闭门、悬板活门等钢门框的下角2（或3）根16（长度1.1m）斜向钢筋应预埋同底板混凝土一起(yq)浇筑（图4）。,第五页，共二十五页。,（二）、墙体部分 1、人防工程混凝土墙体施工时不容许在人防墙体上留置垂直施工缝，水平施工缝应设在高出底板表面不小于500mm的墙体上，当墙体上有孔洞时，施工缝距离洞边缘不应小于300mm（图5）。图5 墙体水平施工缝 2、人防墙体钢筋(gngjn)绑扎及拉结筋设置要求同底板。3、人防工程墙体施工时，临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁采用套管、混凝土预制件等。,第六页，共二十五页。,4、防护门门框墙水平筋为受力筋，应配置在外侧，且门框墙受力筋应封闭，水平受力筋闭合(b h)点应与门框城对角线设置（图6）。图6 门框墙钢筋布置示意图 5、当门框上挡墙较高时，上挡墙下缘一般需设置加强梁，该梁两端应锚入两侧的结构构件，而不能悬空。,第七页，共二十五页。,6、人防工程墙体的竖向插筋应与底板钢筋一起(yq)绑扎到位，并应通过构造措施将各构件互相锚固成为一个整体，战时共同抵抗核爆冲击波（图7a、7b、7c）。图7a 外墙与底板钢筋锚固示意图 图7b 内墙与底板 钢筋锚固示意图图7c临空墙与底板钢筋锚固示意图,第八页，共二十五页。,7、人防(rn fn)工程钢筋混凝土墙体钢筋连接构造（图8a、8b、8c）。图8c“十”形节点构造 图8a“L”形节点构造 图8b“T”形节点构造,第九页，共二十五页。,（三）、顶板部分(b fen)1、人防墙体钢筋绑扎及拉结筋设置要求同底板。2、在人防门开启方向、战时封堵侧、柴油电站内柴油发电机组上方顶板应预埋用于安装、检修用的吊钩，吊钩应位于人防门中间位置，离墙距离安装RFJ01-2008相关要求，吊钩要求采用光圆钢筋，并与顶板上层钢筋固定（图9）。图9吊钩安装示意图,第十页，共二十五页。,3、内、外墙钢筋与顶板钢筋应互相锚固形成(xngchng)整体（图11a、11b、11c）。,第十一页，共二十五页。,设备安装部分质量通病防治(fngzh)措施,（一）、通风空调部分 1、墙体内预埋的通风短管壁厚不应小于3mm。2、密闭阀门应采用双链杆密闭阀门。3、防空地下室口部的（防护）密闭门的门框墙上均需设置气密测量管，气密测量管要求两端出墙50mm，其两端防护密闭措施有管帽、丝堵、盖板（加橡胶垫密封）三种。4、穿过防护密闭墙的通风管，应采取可靠地防护密闭措施，并应在土建施工(sh gng)时一次性预埋到位（图11a、11b、11c）。,第十二页，共二十五页。,第十三页，共二十五页。,（二）、给排水部分 1、防空地下室的每个口部都设置了防护排水系统，它由集水井、排水管、防爆地漏等组成(z chn)，底板施工时，该系统应将防爆地漏与钢管接好预埋进底板设计标高，然后再浇注混凝土底板混凝土，防爆地漏的顶面应低于该处找平地面5-10毫米（图12）。,第十四页，共二十五页。,2、口部冲洗栓或冲洗水龙头的供水管管径不小于25mm,且平时(pngsh)应预埋、安装到位（图13a、13b）。,第十五页，共二十五页。,3、与地下室无关的管道（指平时和战时(zhn sh)均不为地下室服务的管道）不宜穿过人防维护结构。4、凡进入防空地下室的管道及其穿过的人防维护结构，均应采取防护密闭措施，穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm。5、给水管和排水管穿过人防工程围护结构时，应在其内侧加装公称压力不小于1.0Mpa的防护阀门，穿两个防护单元之间的分隔墙时，应在其两侧加装公称压力不小于1.0Mpa的防护阀门，防护阀门应采用阀芯为不锈钢或铜材质的闸阀或截止阀；防护阀门距墙或顶板不宜大于200mm，且应有明显的启闭标志，阀门前面不允许有其他配件、弯头、变径等。（图154、154、14c）。,第十六页，共二十五页。,第十七页，共二十五页。,6、穿过人防维护(wih)结构的排水管道应采用钢塑复合管或其他结果可靠防腐处理的钢管；在结构底板中敷设的管道应采用机制铸铁排水管或热镀锌钢管，不允许塑料排水管敷设在结构底板中。7、人防维护结构以内（结构底板以上回填层内）的重力排水管做法如图15。,第十八页，共二十五页。,（三）、电气部分 1、与地下室无关的强、弱电缆不得穿越人防(rn fn)区域。2、人防工事内部的强、弱电管如为暗管敷设，材质应为热镀锌钢管，壁厚应2.5毫米。3、洗消间、滤毒室、防化值班室内的插座平时应安装到位，洗消间内的插座高度不应低于2.2米安装且为防水插座。4、桥架穿越人防围护结构时应改用热镀锌钢管过渡，需逐根穿线，保证“一线一管”，弱电线缆可“多线一管”穿线。（图16a、16b）,第十九页，共二十五页。,第二十页，共二十五页。,5、人防围护结构上预埋的电气管道应保证510cm的出墙距离(jl)，平时不用的管道注意使用防火泥封堵。6、外墙、临空墙、防护密闭隔墙、密闭隔墙等口部墙体上的安放的消防栓箱、配电箱、照明箱、控制箱均应采用外挂的方式，不能嵌入墙内，以保证墙体的厚度。7、电缆、电线暗配管穿越防护密闭隔墙时，应在墙两侧设置过线盒，盒内不得有接头。过线盒穿线后应密封，并加盖板（图17a、17b、17c），盖板厚度为3mm。,第二十一页，共二十五页。,第二十二页，共二十五页。,人防(rn fn)门的安装,1、各种人防门框、封堵框是人防专用设备，施工单位不得自行加工。门框、封堵框应由国家防办认可的本地人防设备定点加工制作。2、安装人防门时，要保证门扇上下铰叶受力均匀，门扇与门框贴合严密，门扇应能自由开启90度以上。3、悬板活门安装时要求悬摆关闭时与底座贴合严密，开启时能自由到达限位座。安装自动排气活门要朝向排气方向，这样活门在一定超压下依靠重锤自重自动严密关闭，从而起到向外排气、降低(jingd)工程内部气压的作用。4、人防门及钢框应立式堆放，并支撑牢固；当门扇水平堆放时，其内表面应朝下，并应在两长边放置同规格的条形垫木，在门扇的跨中不得放置垫木。,第二十三页，共二十五页。,5、在浇筑混凝土墙体之前，应对钢门框、铰页、锚固板等的位置进行严格检查，预埋件周边尺寸是否满足要求，应特别注意、门框位置必须准确、垂直度误差不得超过5毫米、固定牢固，门的开启前方不能有柱子、梁等障碍物；、门框的闭锁必须朝上；、排风口部防密门开启侧防爆呼唤铵钮须预埋到位；、所有穿密闭墙的管线应按要求做好密闭处理。为确保万无一失，浇灌门框墙的混凝土之前施工单位还需征得防护(fngh)设备生产安装厂家派驻施工现场的技术负责人的认可，一处一处检查，一处一处认可，避免出现门打不开或不能全开的现象。6、人防工程中各种人防门框，均应同墙体一起浇筑，不等后凿后浇，在浇筑混凝土过程中，要充分进行振捣，既要避免门框墙钢筋密集，振捣不到位而引起的混凝土蜂窝、麻面，露筋等质量缺陷，又要避免过分振捣导致的混凝土离析，门框移位。7、混凝土墙体浇筑时，人防门、临战封堵框门槛下砼务必要一同浇好，否则门框下留空极易在施工中因搬运东西而将门框角钢压弯变形。,第二十四页，共二十五页。,内容(nirng)总结,地下人防工程质量通病的预防措施 二0一三年五月。4、凡进入防空地下室的管道及其穿过的人防维护结构，均应采取防护密闭措施，穿过防空地下室顶板、临空墙和门框(mnkung)墙的管道，其公称直径不宜大于150mm。防护阀门距墙或顶板不宜大于200mm，且应有明显的启闭标志，阀门前面不允许有其他配件、弯头、变径等,第二十五页，共二十五页。,
