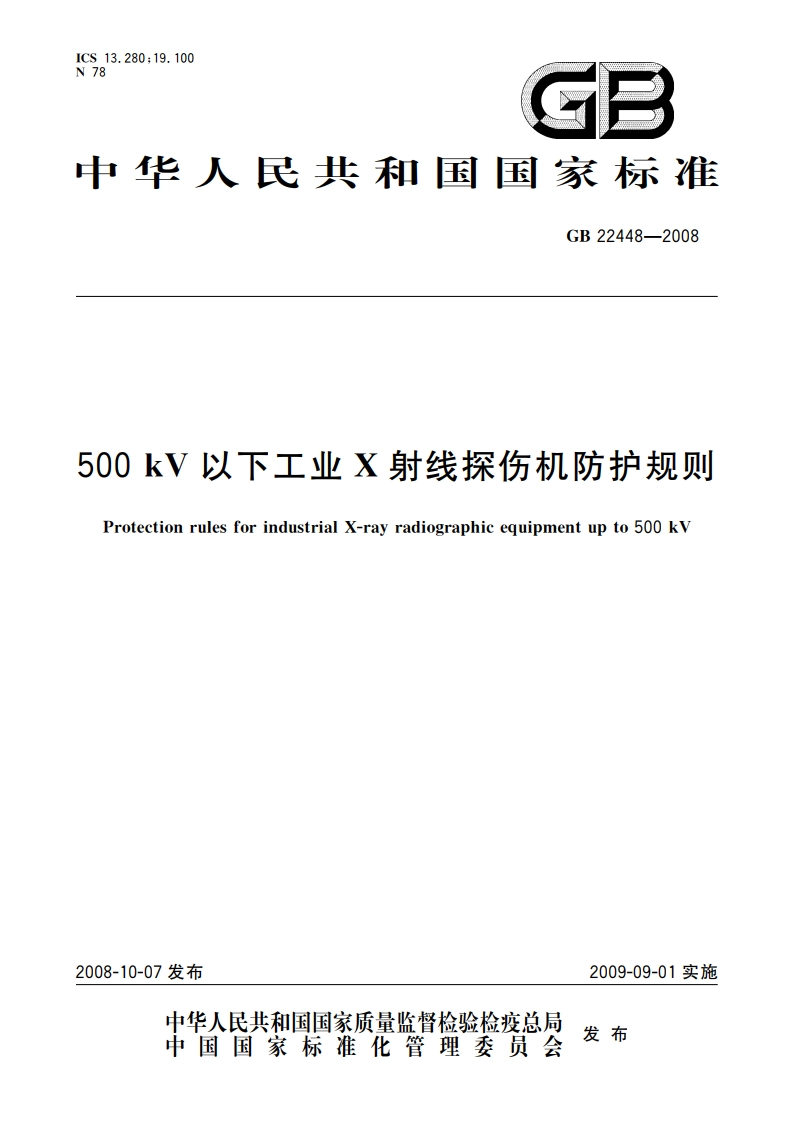

500 kV以下工业X射线探伤机防护规则 GB 22448-2008.pdf

GB22448-20087.5Gyh。当符合时此防护壳被视为合格。3.2X射线机结构防护3.2.1控制器控制器应保证未经许可不能启动。在控制器上应用明显的黄灯或声控装置来告示该X射线机正在工作中。在X射线机进行移动式工作时控制器应作为防护安全设施起作用。与防护性能相关的操作标志应明显标示出。在移动式X射线机工作时，应设置一个有20m长导线的黄灯和有保护功能的应急断路开关作为附加的防护安全设施。安全设施上连接一锁定机构可用于断开X射线机管高压（例如X射线机上的开关、门触点、光册)，应有是否连接外部的标志。3.2.2X射线输出窗X射线输出窗是由活动锁紧机构装在X射线管防护外壳上或X射线管座的防护用部件上。X射线输出窗打开状态应由X射线管防护外壳上的或X射线发生器附近的一个安全设施（例如报警灯）清楚地显示。多窗X射线管应给每扇窗配置一个单独的安全设施。3.2.3应用仪器X射线窗的防护安全设施应保证只有在接通应用仪器时，控制器才能发出发射指令，断开应用仪器时X射线输出窗应自动关闭。不应随意改变应用仪器的安装状况。3.2.4拆卸射线管或射线发生器当要从X射线防护外壳里取出X射线管或从支座上取下X射线发生器时，安全设施应保证发生器自动切断。3.2.5多窗口X射线管在用多窗口的X射线管时，在X射线管防护外壳上的暂时不用的X射线输出窗口应装有或盖有双重的保护锁罩。当X射线窗不使用时，此盖子只有借助工具才能取下。3.2.6X射线防护设施的开启当打开X射线防护设施时，安全设施应断开发生器或者令另外的安全防护装置发挥作用，避免有效X射线束辐射的逸出，在打开X射线防护设施时应没有X射线机的泄届福射。3.2.7试样更换在更换试样时，应做到自动切断X射线机高压或者自动屏械X射线机的福射。3.2.8屏蔽材料X射线机管头内铺设的X射线屏蔽材料厚度应符合3.1中对漏射线比释动能率的要求。4使用过程射线防护监测4.1职业照射剂量限值职业照射人员必须进行常规个人剂量监测，并建立个人剂量和健康管理档案，剂量限值应符合GB18871一2002中附录B的要求：a)连续5年的年平均有效剂量应不超过20mSv:b)任何1年中的有放剂量应不超过50mSv:c)眼晶体的年当量剂量应不超过150mSv:d)四肢（手和足）或皮肤的年当量剂量应不超过500mSv。4.2控制区4.2.1固定工作的控制区职业照射人员年平均有效剂量可能为15mSv的区域定为控制区，并加以标记。控制区的剂量率按X射线机的工作时间内确定。控制区标志应清晰可见，应有红色的“禁止进入X射线区”字样。4.2.2移动式工作的控制区在用移动式X射线机进行检测工作时，按每周总接通时间7.5计，控制区内有救剂量率不应大于2GB22448-200840uSv/h,大于40Sv/h应取得监管部门的同意。控制区的边界要有标志，并进行监控。工作人员应在边界外操作，否则应采取防护措施。应采取措施如利用铅屏蔽，使移动式X射线仪器的工作控制区应限制在尽可能小且适度的范围内。在设立控制区时，应按下列步骤：a）估计控制区的范围；b)确定控制区的边界；c)标明控制区。不允许在接通X射线机后用测得的剂量率来确定控制区边界。在第一次工作开始前要根据估计和经验划定并标志出控制区边界，在第一次工作期间要借助剂量率测量仪进行检测或修正，应用绳索或条带来隔离或由保安人员阻止非工作人员进入控制区。所有人口应用警戒牌标明，现场的监视人员应配备有射线监测仪器。应委托专门人员在X射线辐射场前指路。4.3监督区4.3.1固定工作场所的监督区职业照射人员有全身照射所致的年平均有效剂量可能高于5mSv/h的区域界定为监督区并加以标记。监督区属于工作区，标志应清晰可见，应有橙色的“无关人员禁入X射线区”字样。4.3.2移动工作场所的监督区在控制区外漏射线空气比释动能率大于25Gy/h的区域。5使用规则5.1防护负责人和防护代理人X射线仪器的使用注册者是辐射防护负责人。该负责人应书面委派必要数量的受过正规专业训练的辐射防护代理人，规定他们在企业内部的职权范围，并上报审管部门备案。5.2指导使用X射线机的工作人员应掌握必要的辐射防护专业知识。辐射防护负责人应重视对这些人员的首次上岗前及以后的定期培训和指导。记录培训内容和时间。5.3剂量检测采用审管部门指明的符合国家标准的剂量仪对工作人员进行剂量监测（例如用通用的剂量测量仪)，同时审管机关应当要求辐射防护负责人及辐射防护代理人能独立使用测量仪，能随时进行剂量监测工作。5.4安装工作在安装X射线仪前，应根据预期的工作情况对结构上应有的射线辐射防护设施的防护性能进行评估和实测验证。控制区的通道应满足下列条件：一一通过装置能观察到X射线机的开启情况。能做到在控制器上或在附近通过开关设备紧急断开X射线机高压，在通道处配置安全装置（如门接点、光栅），可使所及范围X射线中断。如需再重新接通，只能使用接通器。通向控制区范围的通道应有红色清楚简洁的词语标示：“禁止进入X射线区”。5.5工作使用X射线机应遵守本标准和随机文件所要求的工作规范，用书面规定X射线工作时的防护要求。例如，允许的X射线束方向、防护墙到X射线机的最小距离、防护墙厚度、最大区域范围和接通时间以及禁止停留时间或限制条件等。3
