2023年涉密载体管理系统方案.docx

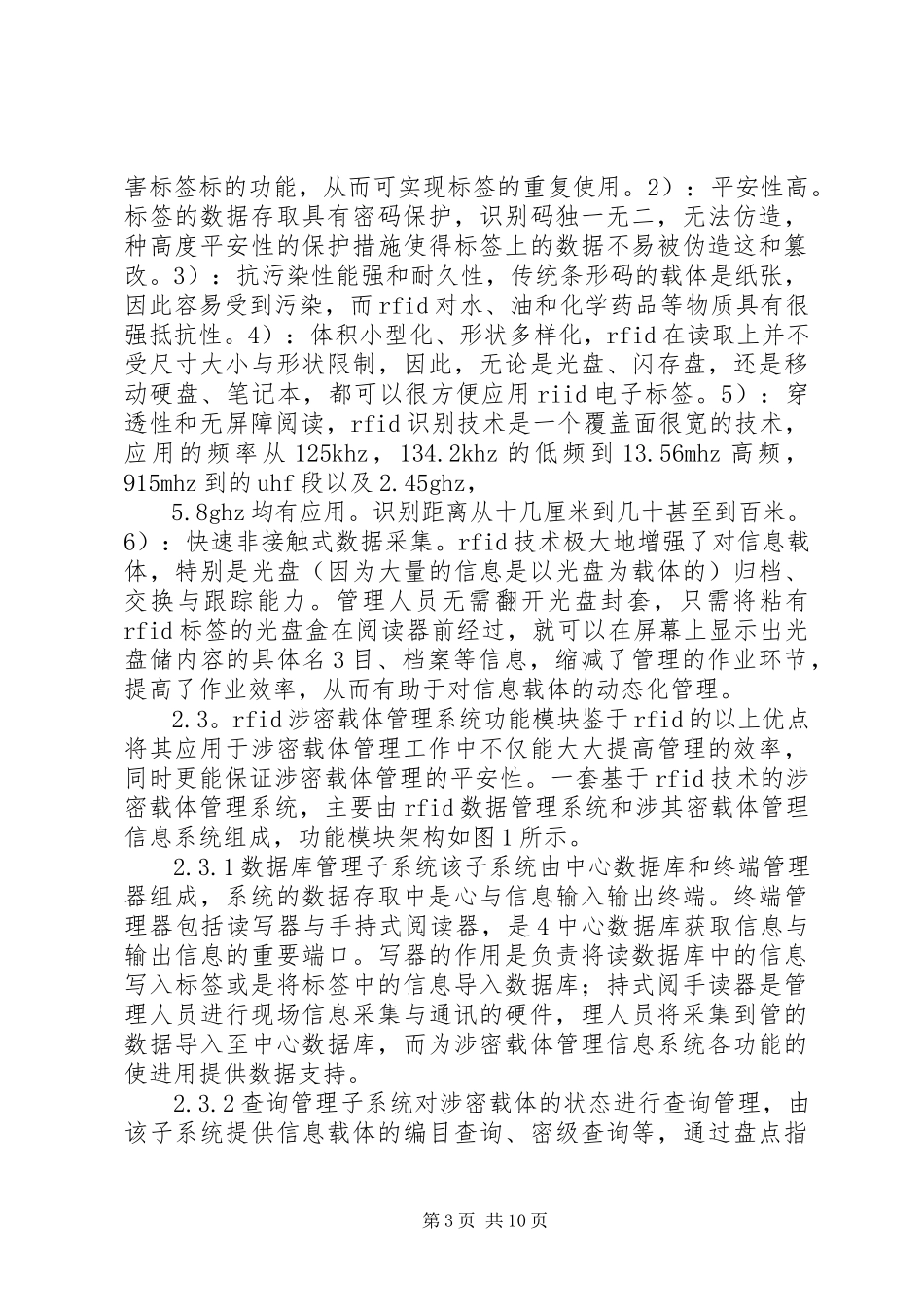

涉密载体管理系统方案 基于rfid技术的涉密载体管理系统解决方案福建扬航电子技术0目录基于rfid技术的涉密载体管理系统.................................................................................0一、用户需求分析..................................................................................................................2二、rfid涉密载体管理系统的方案设计.........................................................................22.1、rfid技术简介.........................................................................................................22.2、rfid技术应用涉密载体管理系统的主要优势...........................................32.3：rfid涉密载体管理系统功能模块...................................................................42.3.1数据库管理子系统..........................................................................................42.3.4扩展功能子系统...............................................................................................52.3.5rfid涉密载体管理系统工作流程图........................................................6三、rfid涉密载体管理系统硬件设备组成....................................................................63.1、涉密载体管理系统图............................................................................................63.2、系统硬件配置..........................................................................................................73.2.1：四通道读写器.................................................................................................83.2.2远距离读写器...................................................................................................20233.2.3超高频手持机...................................................................................................123.2.4桌面发卡器........................................................................................................133.2.5： 1、建立数据库，实现方便快捷统计、管理信息载体。 2、用物理控制的方法实现对信息载体的防控，任何信息载体必须通过审批程序后才能获准被带出办公楼。 3、一旦目标载体在未经许可的情况下带出办公楼时，能够即时触发报警，内保人员相应采取措施。根据以上需求，在本方案中，采用新一代物料跟踪与信息识别的rfid（无线射频识别技术）技术的应用，建立涉密载体管理系统，在技术先进性与使用便捷性等方面，均具有很强的优势。 二、rfid涉密载体管理系统的方案设计2.1、rfid技术简介rfid即无线射频识别，是兴起于20世纪90年代的一项自动识别技术。一个典型的rfid系统由射频电子标签、读写器或阅读器以及天线三局部构成。它集编码、载体、识别与通讯等多种技术于一体的综合技术，主要原理是利用无线电波对一种标记媒体进行读写、识别的过程，非接触性是它明显特征。在实际应用中，读写器将特定格2式的数据写入rfid标签，然后将标签附着在待识别物体的外表。读写器亦可无接触地读取并识别电子标签中所保存的电子数据，而实从现对物体识别信息的远距离、无接触式采集、无线传输等功能。 2.2、rfid技术应用涉密载体管理系统的主要优势1）：标签信息容量大，使用寿命长，可重复使用。和传统的条形码、磁卡等数据存储介质相比，rfid标签可存储的数据量大大增加，可达1k甚至更大的容量；签的内容可以反复被擦写，而不会损害标签标的功能，从而可实现标签的重复使用。2）：平安性高。标签的数据存取具有密码保护，识别码独一无二，无法仿造，种高度平安性的保护措施使得标签上的数据不易被伪造这和篡改。3）：抗污染性能强和耐久性，传统条形码的载体是纸张，因此容易受到污染，而rfid对水、油和化学药品等物质具有很强抵抗性。4）：体积小型化、形状多样化，rfid在读取上并不受尺寸大小与形状限制，因此，无论是光盘、闪存盘，还是移动硬盘、笔记本，都可以很方便应用riid电子标签。5）：穿透性和无屏障阅读，rfid识别技术是一个覆盖面很宽的技术，应用的频率从125khz，134.2khz的低频到13.56mhz高频，915mhz到的uhf段以及2.45ghz， 5.8ghz均有应用。识别距离从十几厘米到几十甚至到百米。6）：快速非接触式数据采集。rfid技术极大地增强了对信息载体，特别是光盘（因为大量的信息是以光盘为载体的）归档、交换与跟踪能力。管理人员无需翻开光盘封套，只需将粘有rfid标签的光盘盒在阅读器前经过，就可以在屏幕上显示出光盘储内容的具体名3目、档案等信息，缩减了管理的作业环节，提高了作业效率，从而有助于对信息载体的动态化管理。 2.3。rfid涉密载体管理系统功能模块鉴于rfid的以上优点，将其应用于涉密载体管理工作中不仅能大大提高管理的效率，同时更能保证涉密载体管理的平安性。一套基于rfid技术的涉密载体管理系统，主要由rfid数据管理系统和涉其密载体管理信息系统组成，功能模块架构如图1所示。 2.3.1数据库管理子系统该子系统由中心数据库和终端管理器组成，系统的数据存取中是心与信息输入输出终端。终端管理器包括读写器与手持式阅读器，是4中心数据库获取信息与输出信息的重要端口。写器的作用是负责将读数据库中的信息写入标签或是将标签中的信息导入数据库；持式阅手读器是管理人员进行现场信息采集与通讯的硬件，理人员将采集到管的数据导入至中心数据库，而为涉密载体管理信息系统各功能的使进用提供数据支持。 2.3.2查询管理子系统对涉密载体的状态进行查询管理，由该子系统提供信息载体的编目查询、密级查询等，通过盘点指令发现涉密载体是否存在与实际状态不符合的情况。当涉密载体需要被外借时，管理人员确认审核手续无误，通过该子系统对外借的涉密载体发出出库指令，入库时操作亦然。 2.3.3平安管理子系统该子系统负责涉密载体的防盗和现场监管，实施涉密载体管理的平安机制。当载体在非正常情况下离开办公楼（指不经查询子系统发出出库指令情况下），安装于办公楼内的阅读器将捕捉到这一信息，将档案信息无线传回管理系统，控模块将会把这一异常信息立即发监送给警报模块，警报模块接受到信息后联动发出警报信号。 2.3.4扩展功能子系统包括对涉密载体（主要针对光盘）实际储存位置的定位管理以及光盘存储时间提醒等功能。52.3.5rfid涉密载体管理系统工作流程图三、rfid涉密载体管理系统硬件设备组成3.1、涉密载体管理系统图63.2、系统硬件配置系统硬件主要由后台主机，局域网，rfid读写器+分支天线以及rfid电子标签构成。所有rfid设备均符合ce、fcc以及iso9001认证。系统主机和局域网是运行涉密载体管理系统软件的根底，体上利用总用户现有网络及效劳器、工作站配置，如不能满足要求，再增加相应硬件。针对需要保护的涉密载体的具体应用环境和特性，采取两种硬件方案，以充分满足客户需求。针对笔记本，硬盘，u盘等数量少且重要程度较高的信息载体，需要实施实时监控防盗，采用频段2.45ghz阅读器和有源电子标签的硬件方案。在适宜的位置布置2.45ghz读写器以及天线，其安装数量和位置根据楼层具表达场环境来确定，其信号正好能覆盖所有使区域。附有2.45ghz电子标签且处于被监控状态的涉密载体未经授当权离开监控区域，系统接收不到rfid标签信息，系统会自动报警；如果涉密载体经过授权离开监控区域，系统会关闭此标签id报警设置。针对光盘这类数量多且重要程度略低的信息载体，施出口监控实防盗，用频段为915mhz阅写器及天线和无源电子标签的硬件方案。采在大楼出入口布置一台915mhz读写器，附有915mhz电子标签的涉当密载体通过出入口时，读写器读到电子标签的id号，并把id号传到7效劳器，如果未经过授权，系统启动报警机制；如果经过授权离开出入口，系统不产生报警。 3.2.1：四通道读写器在办公楼墙壁或天花板上安装阅读器，将rfid标签阅读器读取的数据通过局域网的方式传回效劳器。读写器能读取标签id及存储数据并上传到后台系统做相关处理，并可根据需求向标签写数据。多通道分体机zk-rfid401是一款高性能的uhf超高频电子标签读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（rfid）系统。特点。。完全自主知识产权设计；。。充分支持符合epcclass1g2、iso18000-6b标准的电子标签；。。工作频率902～928mhz（可以按不同国家或地区要求调整）。。以广谱跳频（fhss）或定频发射方式工作；。。输出功率达至30dbm（可调）；。。4个外接tnc天线接口；。。支持主动方式、应答方式、扫描方式等多种工作模式；。。低功耗设计，单＋9v电源供电；。。支持rs232、rs485和tcpip网络等多种用户接口；。。内置蜂鸣器和指示灯；。。高可靠设计，满足严苛工作环境要求；接口1.电源接口dcjack序号centralouter符号pwrgnd描述正9v电源地82.通用输入输出接口gpio（db15female）序号12345678920231112131415符号output1output2output3output4output5output6output7output8tginr+rgndnonccm通用输出口1通用输出口2通用输出口3通用输出口4通用输出口5通用输出口6通用输出口7通用输出口8触发输入端（内部通过2023k电阻上拉到+5v）rs485接口r+端rs485接口r-端信号地内置继电器常开端内置继电器常闭端内置继电器公共端描述3.串行通讯接口rs232（db9male）序号1234567894.tcpip网络接口rj455.t
