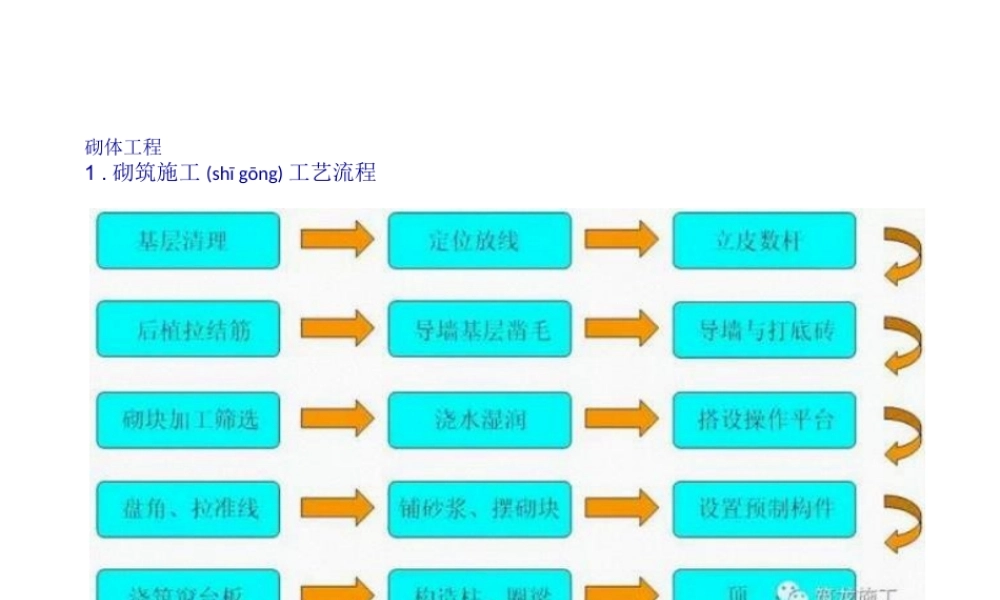

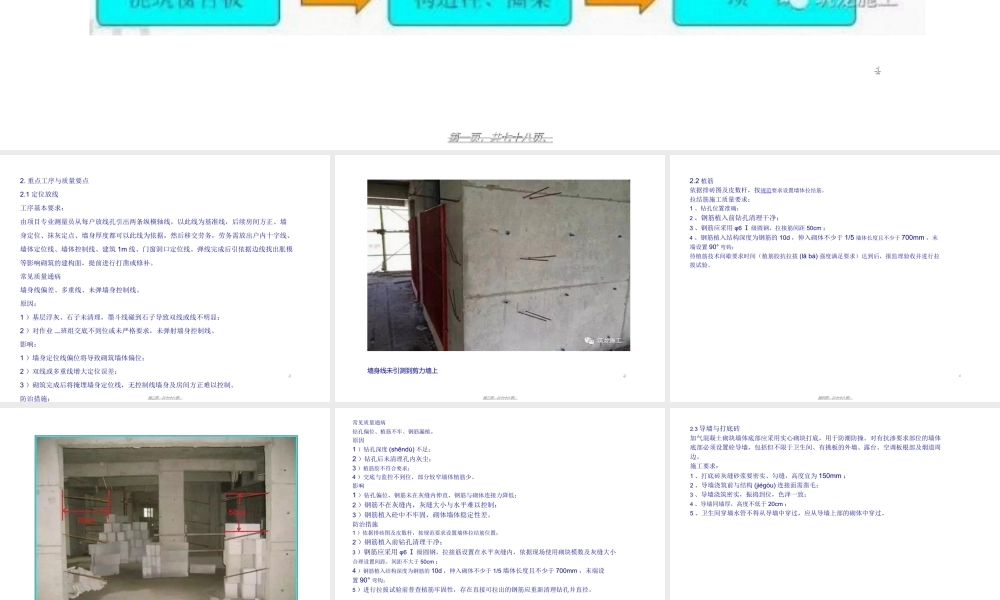

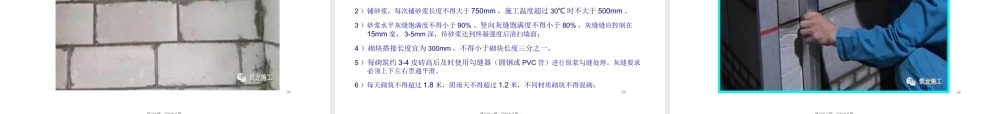

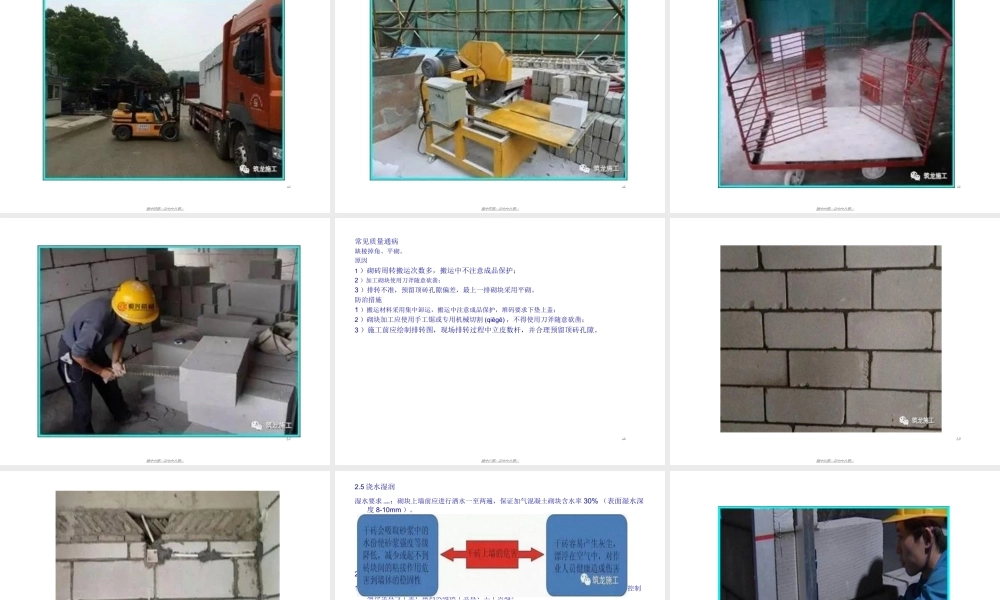

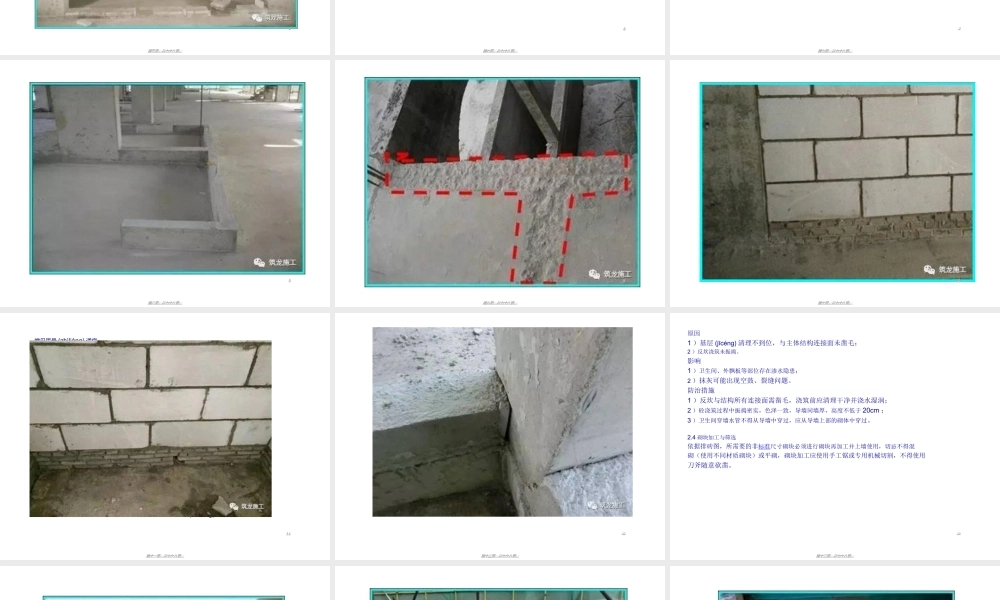

砌体工程1.砌筑施工(sh gng)工艺流程,1,第一页，共七十八页。,2.重点工序与质量要点2.1定位放线工序基本要求：由项目专业测量员从每户放线孔引出两条纵横轴线，以此线为基准线，后续房间方正、墙身定位、抹灰定点、墙身厚度都可以此线为依据，然后移交劳务，劳务需放出户内十字线、墙体定位线、墙体控制线、建筑1m线、门窗洞口定位线。弹线完成后引依据边线找出胀模等影响砌筑的建构面，提前进行打凿或修补。常见质量通病墙身线偏差、多重线、未弹墙身控制线。原因：1）基层浮灰、石子未清理，墨斗线碰到石子导致双线或线不明显；2）对作业(zuy)班组交底不到位或未严格要求，未弹射墙身控制线。影响：1）墙身定位线偏位将导致砌筑墙体偏位；2）双线或多重线增大定位误差；3）砌筑完成后将掩埋墙身定位线，无控制线墙身及房间方正难以控制。防治措施：1）弹线前应先将基层清理干净，不得有石子和浮灰；2）对班组进行交底，要求弹出户内十字线、墙身定位线、墙身控制线、门窗定位线、建筑一米线；3）墙身定位线应引测到剪力墙或柱上，内墙应在定位线两侧弹出双控线；4）相邻的房间边线应进行校核，如能闭合则表示无误，多条线重叠，模糊。,2,第二页，共七十八页。,墙身线未引测到剪力墙上,3,第三页，共七十八页。,2.2植筋依据排砖图及皮数杆，按规范要求设置墙体拉结筋。拉结筋施工质量要求：1、钻孔位置准确；2、钢筋植入前钻孔清理干净；3、钢筋应采用6 级圆钢，拉接筋间距50cm；4、钢筋植入结构深度为钢筋的10d，伸入砌体不少于1/5墙体长度且不少于700mm，末端设置90弯钩；待植筋技术间歇要求时间（植筋胶抗拉拔(l b)强度满足要求）达到后，报监理验收并进行拉拔试验。,4,第四页，共七十八页。,5,第五页，共七十八页。,常见质量通病钻孔偏位、植筋不牢、钢筋漏植。原因1）钻孔深度(shnd)不足；2）钻孔后未清理孔内灰尘；3）植筋胶不符合要求；4）交底与监控不到位，部分较窄墙体植筋少。影响1）钻孔偏位，钢筋未在灰缝内伸直，钢筋与砌体连接力降低；2）钢筋不在灰缝内，灰缝大小与水平难以控制；3）钢筋植入砼中不牢固，砌体墙体稳定性差。防治措施1）依据排砖图及皮数杆，按规范要求设置墙体拉结筋位置；2）钢筋植入前钻孔清理干净；3）钢筋应采用6 级圆钢，拉接筋设置在水平灰缝内，依据现场使用砌块模数及灰缝大小合理设置间距，间距不大于50cm；4）钢筋植入结构深度为钢筋的10d，伸入砌体不少于1/5墙体长度且不少于700mm，末端设置90弯钩；5）进行拉拔试验前普查植筋牢固性，存在直接可拉出的钢筋应重新清理钻孔并直径。,6,第六页，共七十八页。,2.3导墙与打底砖加气混凝土砌块墙体底部应采用实心砌块打底，用于防潮防撞。对有抗渗要求部位的墙体底部必须设置砼导墙，包括但不限于卫生间、有挑板的外墙、露台、空调板根部及烟道周边。施工要求：1、打底砖灰缝砂浆要密实、勾缝，高度宜为150mm；2、导墙浇筑前与结构(jigu)连接面需凿毛；3、导墙浇筑密实，振捣到位，色泽一致；4、导墙同墙厚，高度不低于20cm；5、卫生间穿墙水管不得从导墙中穿过，应从导墙上部的砌体中穿过。,7,第七页，共七十八页。,8,第八页，共七十八页。,9,第九页，共七十八页。,10,第十页，共七十八页。,常见质量(zhling)通病,打底砖灰缝不饱满，且未勾缝，对后期抹灰可能(knng)产生空鼓、裂缝,11,第十一页，共七十八页。,导墙浇筑不密实、夹杂(jiz)，与柱连接处未凿毛，存在渗漏隐患,12,第十二页，共七十八页。,原因1）基层(jcng)清理不到位，与主体结构连接面未凿毛；2）反坎浇筑未振捣。影响1）卫生间、外飘板等部位存在渗水隐患；2）抹灰可能出现空鼓、裂缝问题。防治措施1）反坎与结构所有连接面需凿毛，浇筑前应清理干净并浇水湿润；2）砼浇筑过程中振捣密实，色泽一致，导墙同墙厚，高度不低于20cm；3）卫生间穿墙水管不得从导墙中穿过，应从导墙上部的砌体中穿过。2.4砌块加工与筛选依据排砖图，所需要的非标准尺寸砌块必须进行砌块再加工并上墙使用，切忌不得混砌（使用不同材质砌块）或平砌，砌块加工应使用手工锯或专用机械切割，不得使用刀斧随意砍凿。,13,第十三页，共七十八页。,14,第十四页，共七十八页。,15,第十五页，共七十八页。,16,第十六页，共七十八页。,17,第十七页，共七十八页。,常见质量通病缺棱掉角、平砌。原因1）砌砖周转搬运次数多，搬运中不注意成品保护；2）加工砌块使用刀斧随意砍凿；3）排转不准，预留顶砖孔隙偏差，最上一排砌块采用平砌。防治措施1）搬运材料采用集中卸运，搬运中注意成品保护，堆码要求下垫上盖；2）砌块加工应使用手工锯或专用机械切割(qig)，不得使用刀斧随意砍凿；3）施工前应绘制排转图，现场排转过程中立皮数杆，并合理预留顶砖孔隙。,18,第十八页，共七十八页。,19,第十九页，共七十八页。,20,第二十页，共七十八页。,2.5浇水湿润湿水要求(yoqi)：砌块上墙前应进行洒水一至两遍，保证加气混凝土砌块含水率30%（表面湿水深度8-10mm）。2.6砌块与预制构件上墙1）根据皮数杆先盘角，采用靠尺调整好垂直度，然后上下左右拉通垂直线与水平线砌筑，控制墙体垂直与平整，做到灰缝横平竖直、上下贯通。2）铺砂浆，每次铺砂浆长度不得大于750mm，施工温度超过30时不大于500mm。3）砂浆水平灰缝饱满度不得小于90%、竖向灰缝饱满度不得小于80%，灰缝缝应控制在15mm宽，3-5mm深，待砂浆达到终凝强度后清扫墙面；4）砌块搭接长度宜为300mm，不得小于砌块长度三分之一。5）每砌筑约3-4皮砖高后及时使用勾缝器（圆钢或PVC管）进行原浆勾缝处理。灰缝要求必须上下左右贯通平滑。6）每天砌筑不得超过1.8米，阴雨天不得超过1.2米，不同材质砌块不得混砌；,21,第二十一页，共七十八页。,22,第二十二页，共七十八页。,23,第二十三页，共七十八页。,24,第二十四页，共七十八页。,5）门窗洞口两边须设置砼预制块（门窗固定点对应位置处）。固定块宽度同墙厚，高度应与砌块同高、长度不小于200mm，最上部（或最下部）的固定块中心距洞口上下边(xi bian)的距离为150250mm，其余部位的中心距不大于600mm，且均匀分布。门洞每边不少于3块，窗洞每边不少于2块。6）有转角或丁字的墙须同时砌筑并设置拉结筋，拉结筋伸入墙内不小于500mm，竖向间距不小于500mm，末端设置90弯钩。7）强弱电箱洞口采取排转预留或砼框架预埋，避免后期打凿墙体，影响墙体稳定性与观感。,25,第二十五页，共七十八页。,26,第二十六页，共七十八页。,27,第二十七页，共七十八页。,28,第二十八页，共七十八页。,8、砌筑中如需设置施工缝应留置成斜槎。若留斜槎有困难时应留成凸槎且砌体内需设置拉结筋，拉结筋伸入墙体与留出长度不少于500mm（6、7级抗震(kngzhn)要求不小于1000mm），竖向间距不小于500mm，末端设置90弯钩。9、窗台压梁设置：浇筑宽与墙厚相同、高度不小于100mm、长度每边伸入墙内不少于240mm（不足240mm时通长设置）的砼窗台压顶。纵筋不少于210，箍筋6200。窗台坡度在混凝土初凝前搓压成形，向外找坡且坡度一致，便于二次装饰粉刷。10、大面砌筑完成后，将施工日期与正手墙面标注在墙体上，便于计算顶砖间隙时间。,29,第二十九页，共七十八页。,30,第三十页，共七十八页。,31,第三十一页，共七十八页。,常见质量通病混砌、灰缝缺陷、预制块缺陷。原因1）砌块加工尺寸偏差，导致灰缝不一、瞎缝；2）排转不合理或门垛处排转困难，孔隙部位采用灰砂砖或小砌块填塞形成混砌或通缝：3）灰缝砂浆不饱满导致透缝；4）一次砌筑过高，砌体产生不匀均沉降。影响1）砌体墙面(qin min)平整度、垂直度偏差大，观感差；2）外墙瞎缝、透缝存在渗漏风险；3）混砌、灰缝不饱满处抹灰易出现空鼓、裂缝。防治措施1）砂浆水平灰缝饱满度不得小于90%、竖向灰缝饱满度不得小于80%，水平缝和竖向缝应控制在12mm宽;2）合理排转，砌筑时拉通线保证灰缝横平竖直，每砌一排砖使用水平尺靠一次确保砌块水平；3）门垛处采用L型预制块，避免竖向通缝产生；4)上部砌筑完成后开始使用勾缝器对灰缝进行勾缝，勾缝深度3-5mm，待砂浆达到终凝强度后清扫墙面；5）一次砌筑不宜过高，每天砌筑高度不得高于1.8米,阴雨天不得超过1.2米，防止下部受力过大，灰缝变形。,32,第三十二页，共七十八页。,33,第三十三页，共七十八页。,34,第三十四页，共七十八页。,2.7二次结构(jigu)1）门窗洞口过梁设置，大于500mm以上洞口都必须设置钢筋砼预制过梁，过梁的墙体搁置长度不小于240mm。2）墙高超过4米时应设置圈梁，圈梁高度宜为砌块高度的倍数，且不小于120mm。配筋要求纵筋不少于410，箍筋6200。3）当不同标高过梁设置在相邻门窗洞口，为满足规范要求，采取整体浇筑。,35,第三十五页，共七十八页。,36,第三十六页，共七十八页。,37,第三十七页，共七十八页。,4）当墙体长度大于5米、墙体长度超过2.5米的独立墙端部、宽度大于2.4米的洞口两侧、门窗墙垛长度不大于200mm时应设置构造柱，所有入户门洞边均应设置构造柱（截面同墙厚），构造柱部位(bwi)墙体应设拉接筋，入墙不小于700mm，竖向间距500mm；配筋要求纵筋不少于410，箍筋6200。5）构造柱部位砌筑须先退后进设置马牙槎，马牙槎深度不小于60mm。6）构造柱应一次浇筑到顶并浇筑密实。,38,第三十八页，共七十八页。,39,第三十九页，共七十八页。,常见质量通病构造柱、过梁质量缺陷原因1）砼浇筑振捣不密实；2）马牙槎留置错误；3）箍筋绑扎不到位，砼浇筑后露筋；4）构造柱模板设置不规范，难以浇筑到顶。影响1）砌体墙面平整度、垂直度偏差大，观感(gungn)差；2）外墙存在渗漏风险；3）后期抹灰易出现空鼓、裂缝4）马牙槎深度不足，构造柱与砌体墙体连接力不足，墙体稳定性差。,40,第四十页，共七十八页。,构造(guzo)柱蜂窝麻面、夹渣,41,第四十一页，共七十八页。,窗台(chungti)板伸入墙体过短,42,第四十二页，共七十八页。,构造(guzo)柱未一次浇筑到顶,43,第四十三页，共七十八页。,构造(guzo)柱露筋,44,第四十四页，共七十八页。,2.8顶砌墙体斜顶砖应在墙体大面砌筑完成并砂浆达到强度后（14d），进行补砌。施工(sh gng)要求：1、顶砖应根据预留顶砌高度调整顶砖角度，控制顶砖角度在45-60；2、从墙两端靠中间同时砌筑，灰缝必须饱满，且按要求勾缝；3、外墙斜顶砖之前必须完成空调孔、排气孔的固定，对外找坡20mm。4、工完场清。,45,第四十五页，共七十八页。,46,第四十六页，共七十八页。,47,第四十七页，共七十八页。,常见质量通病顶砖部位勾缝不密实原因1）外墙外立面勾缝操作困难；2）班组质量意识较差，顶砖随意采用砌块等塞缝；3）贴近钢套管砂浆收缩易出现缝隙。影响1）外墙存在渗漏风险；2）后期抹灰易出现空鼓、裂缝。防治措施1）有空调管洞、排气管等部位可采用预制块固定套管的方式，防治套管外壁透缝或渗水，预制与摆放过程中注意套管找坡内高外低；2）转交、墙端等砂浆难以塞密实部位可预知三角砼块；3）顶砌完成后应在外立面对顶砌部位进行(jnxng)普查，从迎水面来控制渗漏的隐患。,48,第四十八页，共七十八页。,穿墙管周围(zhuwi)密封不严实,49,第四十九页，共七十八页。,外墙灰缝未勾缝(u fn),50,第五十页，共七十八页。,内墙抹灰(m hu)工程1 抹灰施工工艺流程,51,第五十一页，共七十八页。,2 抹灰施工各工序质量要点2.1定位放线要求(yoqi)：1）抹灰前将地面清扫干净，找出砌筑前放出的墙身控制线或户内十字线；2）若两种线都不清晰则应找出主控轴线，并依据轴线再次引出墙身控制线以方便灰饼施工，同时便于控制房间方正。,52,第五十二页，共七十八页。
