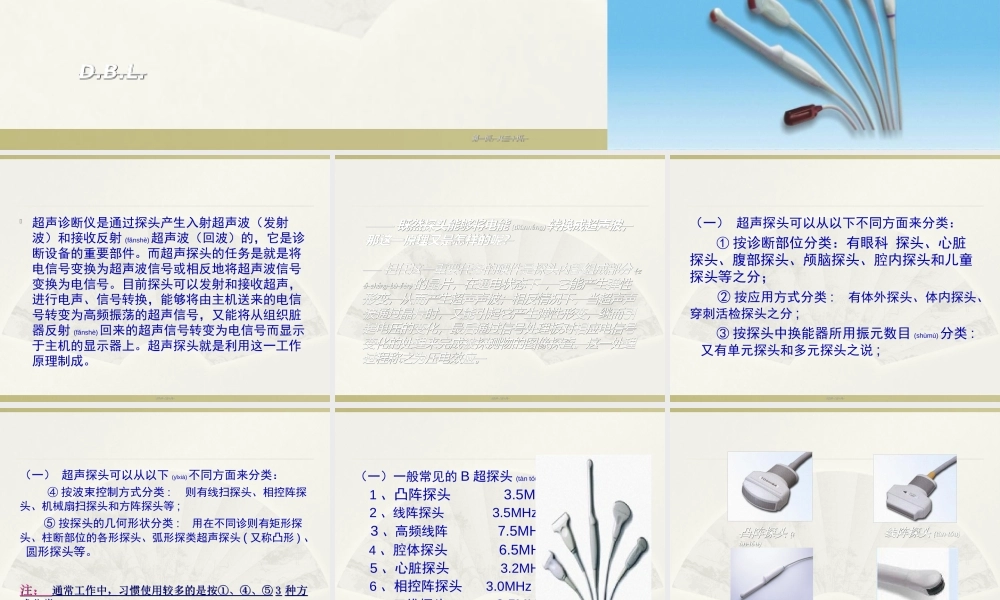

B超探头(tn tu)的清洁消毒之我见,D.B.L.,第一页，共三十页。,一、B超探头的工作(gngzu)原理,超声诊断仪是通过探头产生入射超声波（发射波）和接收反射(fnsh)超声波（回波）的，它是诊断设备的重要部件。而超声探头的任务是就是将电信号变换为超声波信号或相反地将超声波信号变换为电信号。目前探头可以发射和接收超声，进行电声、信号转换，能够将由主机送来的电信号转变为高频振荡的超声信号，又能将从组织脏器反射(fnsh)回来的超声信号转变为电信号而显示于主机的显示器上。超声探头就是利用这一工作原理制成。,第二页，共三十页。,既然探头能够将电能(dinnng)转换成超声波，那这一原理又是怎样的呢？,担任这一重要任务的硬件是探头内部组成部分(z chn b fn)的晶片，在通电状态下，它能产生弹性形变，从而产生超声声波；相反情况下，当超声声波通过晶片时，又能引起它产生弹性形变，继而引起电压的变化，最后通过信号处理板对相应电信号变化的处理来完成被探测物的图像探查。这一处理过程称之为压电效应。,第三页，共三十页。,二、B超探头(tn tu)分类,（一）超声探头可以从以下不同方面来分类：按诊断部位分类：有眼科 探头、心脏探头、腹部探头、颅脑探头、腔内探头和儿童探头等之分；按应用方式分类:有体外探头、体内探头、穿刺活检探头之分;按探头中换能器所用振元数目(shm)分类:又有单元探头和多元探头之说;,第四页，共三十页。,二、B超探头(tn tu)分类,（一）超声探头可以从以下(yxi)不同方面来分类：按波束控制方式分类:则有线扫探头、相控阵探头、机械扇扫探头和方阵探头等;按探头的几何形状分类:用在不同诊则有矩形探头、柱断部位的各形探头、弧形探类超声探头(又称凸形)、圆形探头等。注：通常工作中，习惯使用较多的是按、3种方式分类,第五页，共三十页。,二、B超探头(tn tu)分类,（一）一般常见的B超探头(tn tu)1、凸阵探头 3.5MHz 2、线阵探头 3.5MHz 3、高频线阵 7.5MHz 4、腔体探头 6.5MHz 5、心脏探头 3.2MHz 6、相控阵探头 3.0MHz 7、三维探头 3.5MHz,第六页，共三十页。,凸阵探头(tn tu),线阵探头(tn tu),腔体探头(tn tu),高频线阵,第七页，共三十页。,临床常用(chn yn)的B超探头,第八页，共三十页。,临床(ln chun)常用的B超探头,第九页，共三十页。,二、B超探头(tn tu)分类,（一）常见扫描(somio)图形,线阵式(zhn sh),扇形式,凸阵式,第十页，共三十页。,三、B超探头组件(z jin)的构成,第十一页，共三十页。,探头(tn tu)组件的构成,1.插头(chtu)组件,2.探头(tn tu),3.电缆线,晶片声透镜匹配层吸声块支撑架声头外壳,第十二页，共三十页。,1.插头(chtu)组件,探头组件是通过插头与B超机连接的，而插头的连接由里面的插针与B超机的插座相连接的，常见(chn jin)的插针数量有：24P、96P、156P、260P 等等。,第十三页，共三十页。,2.探头(tn tu),第十四页，共三十页。,声头外壳,晶片,第十五页，共三十页。,3.电缆线,常见(chn jin)的电缆线有：48芯、84芯、198芯 264芯等。,第十六页，共三十页。,四、经超声探头引起(ynq)的感染,MRSA*HPV（human papilloma virus）,第十七页，共三十页。,五、经超声探头(tn tu)所致感染的防控,目前国内外均无关于超声探头医院感染防控的相关指南根据超声探头的分类及其应用(yngyng)情形，按照斯波尔丁分类原则（Spaulding classification）对不同情形采用不同的清洁消毒方式。,第十八页，共三十页。,超声探针及其设备的清洁消毒基于(jy)斯波尔丁分类原则,第十九页，共三十页。,五、经超声探头所致(su zh)感染的防控,（一）探头屏障(pngzhng)隔离方式,第二十页，共三十页。,五、经超声探头(tn tu)所致感染的防控,（二）清洗方法及其有效性手动清洗是探头消毒(xio d)的基本前提首先应去除探头参与耦合剂和其他残留物不推荐使用家用洗涤剂和肥皂进行清洗由于其易起泡，增加探头残余物，降低清洗效率探头应全面清洗，并采用柔软的一次性纸巾擦干,第二十一页，共三十页。,（三）探头(tn tu)的消毒,五、经超声探头(tn tu)所致感染的防控,第二十二页，共三十页。,（四）关于使用含酒精消毒剂进行探头消毒 不推荐使用含酒精的消毒剂（包括含70%异丙醇）进行探头的消毒。酒精易于挥发 对探头部分组件(z jin)有损害 但异丙醇可用于连接器、探头外科、机器和支架的消毒。,五、经超声探头(tn tu)所致感染的防控,第二十三页，共三十页。,（五）腔体探头的高水平消毒 对腔体探头建议采用高水平消毒。通常采用浸泡法，将探头浸泡于戊二醛、过氧化氢或过氧乙酸溶液，然后进行清洗和干燥。目前使用(shyng)最多的化学溶液是戊二醛溶液。其他如紫外线消毒和等离子消毒也可用于腔体探头的消毒。,五、经超声探头(tn tu)所致感染的防控,第二十四页，共三十页。,（六）美国医学超声学会（AIUM）针对腔体探头的清洁消毒方法 清洁流程：1.立即采用软毛刷取适当清洁剂对探头进行清洁；2.用自来水冲洗探头并用干纸巾擦干或自然风干；3.全面检查探头确保其干净；4.整个(zhngg)清洗过程并不会因为探头帽的使用而改变，因为探头帽可能会在使用过程中破裂。,五、经超声探头(tn tu)所致感染的防控,第二十五页，共三十页。,（六）美国医学超声学会（AIUM）针对腔体探头的清洁消毒方法(fngf)消毒方法：建议采用高水平消毒方法，通过将探头浸泡于高水平消毒剂，或置于过氧化氢等离子气体，或气化过氧化氢进行消毒。2.4%-3.2%的戊二醛溶液 含邻苯二甲醛溶液 7.5%过氧化氢溶液 家用漂白剂（5.25%次氯酸钠）,五、经超声探头所致(su zh)感染的防控,第二十六页，共三十页。,（六）关于耦合剂 目前尚无关于耦合剂污染而引起感染(gnrn)病原体的情形，不过耦合剂储存房间的室温可能对病原体的生长繁殖有影响。,五、经超声探头(tn tu)所致感染的防控,第二十七页，共三十页。,参考文献,Shokoohi H1,Armstrong P1,Tansek R1.Emergency department ultrasound probe infection control:challenges and solutions.Open Access Emerg Med.2015 Jan 5;7:1-9.,第二十八页，共三十页。,第二十九页，共三十页。,内容(nirng)总结,B超探头的清洁消毒之我见。D.B.L.。注：通常工作中，习惯使用较多的是按、3种方式分类。穿刺和胸腔穿刺。腔体探头用于经阴道盆腔扫描和经直肠超声检查。线控探头用于超声引导的无菌操作，如中央静脉插管、超声引导神经阻断和皮肤感染或流脓等。不推荐使用含酒精的消毒剂（包括含70%异丙醇）进行探头的消毒。但异丙醇可用于连接器、探头外科、机器和支架的消毒。目前使用最多的化学(huxu)溶液是戊二醛溶液。7:1-9.,第三十页，共三十页。,
