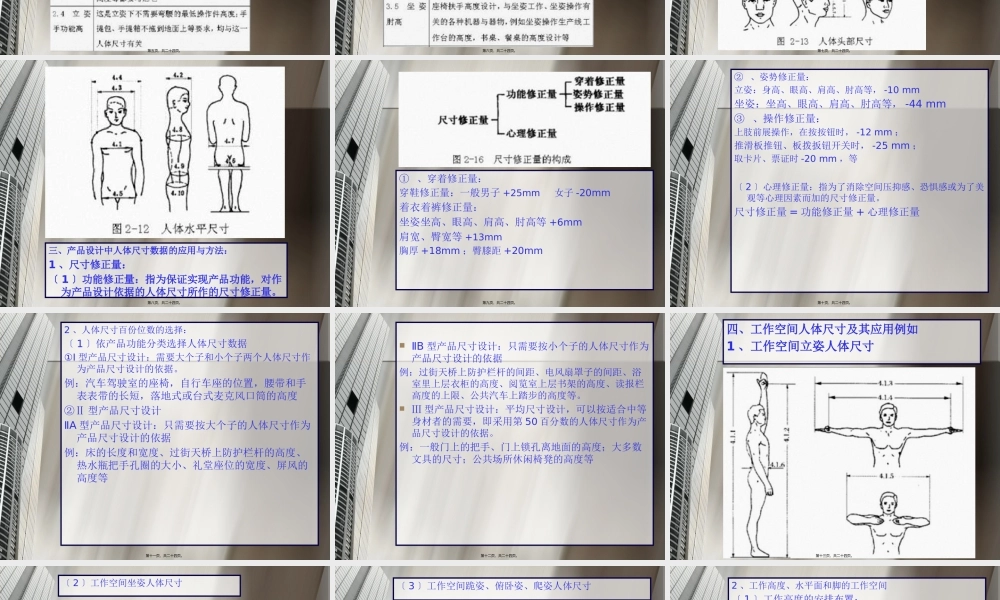

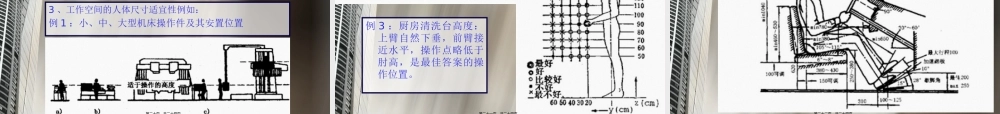

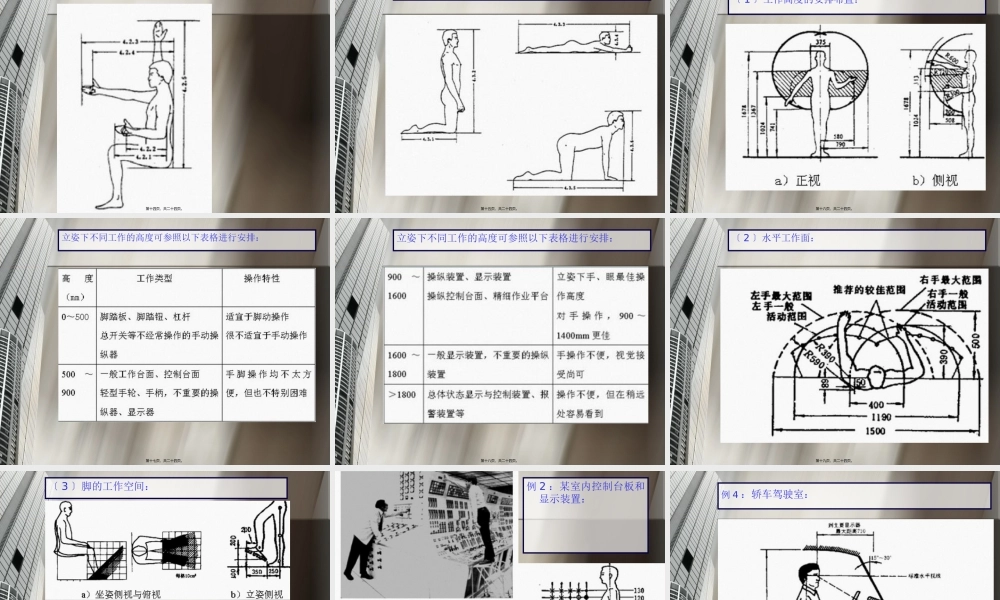

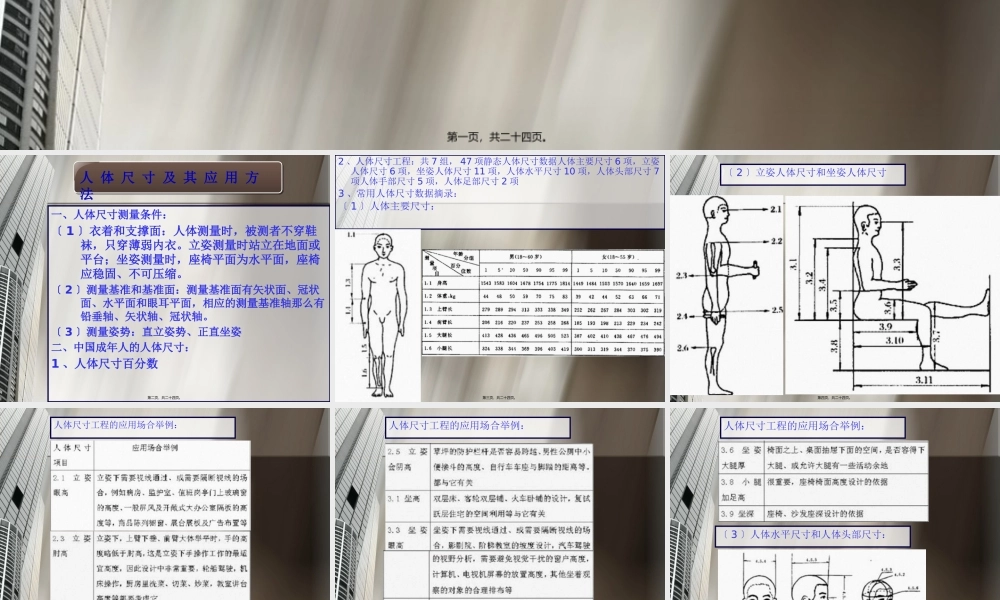

?人体工程根底及应用?,第一页，共二十四页。,人 体 尺 寸 及 其 应 用 方 法,一、人体尺寸测量条件：1衣着和支撑面：人体测量时，被测者不穿鞋袜，只穿薄弱内衣。立姿测量时站立在地面或平台；坐姿测量时，座椅平面为水平面，座椅应稳固、不可压缩。2测量基准和基准面：测量基准面有矢状面、冠状面、水平面和眼耳平面，相应的测量基准轴那么有铅垂轴、矢状轴、冠状轴。3测量姿势：直立姿势、正直坐姿二、中国成年人的人体尺寸：1、人体尺寸百分数,第二页，共二十四页。,2、人体尺寸工程：共7组，47项静态人体尺寸数据人体主要尺寸6项，立姿人体尺寸6项，坐姿人体尺寸11项，人体水平尺寸10项，人体头部尺寸7项人体手部尺寸5项，人体足部尺寸2项3、常用人体尺寸数据摘录：1人体主要尺寸：,第三页，共二十四页。,2立姿人体尺寸和坐姿人体尺寸,第四页，共二十四页。,人体尺寸工程的应用场合举例：,第五页，共二十四页。,人体尺寸工程的应用场合举例：,第六页，共二十四页。,人体尺寸工程的应用场合举例：,3人体水平尺寸和人体头部尺寸：,第七页，共二十四页。,三、产品设计中人体尺寸数据的应用与方法：1、尺寸修正量：1功能修正量：指为保证实现产品功能，对作为产品设计依据的人体尺寸所作的尺寸修正量。,第八页，共二十四页。,、穿着修正量：穿鞋修正量：一般男子+25mm 女子-20mm着衣着裤修正量：坐姿坐高、眼高、肩高、肘高等+6mm肩宽、臀宽等+13mm胸厚+18mm；臀膝距+20mm,第九页，共二十四页。,、姿势修正量：立姿：身高、眼高、肩高、肘高等，-10 mm坐姿：坐高、眼高、肩高、肘高等，-44 mm、操作修正量：上肢前展操作，在按按钮时，-12 mm；推滑板推钮、板拨扳钮开关时，-25 mm；取卡片、票证时-20 mm，等2心理修正量：指为了消除空间压抑感、恐惧感或为了美观等心理因素而加的尺寸修正量。尺寸修正量=功能修正量+心理修正量,第十页，共二十四页。,2、人体尺寸百份位数的选择：1依产品功能分类选择人体尺寸数据I型产品尺寸设计：需要大个子和小个子两个人体尺寸作为产品尺寸设计的依据。例：汽车驾驶室的座椅，自行车座的位置，腰带和手表表带的长短，落地式或台式麦克风口筒的高度型产品尺寸设计A型产品尺寸设计：只需要按大个子的人体尺寸作为产品尺寸设计的依据例：床的长度和宽度、过街天桥上防护栏杆的高度、热水瓶把手孔圈的大小、礼堂座位的宽度、屏风的高度等,第十一页，共二十四页。,B型产品尺寸设计：只需要按小个子的人体尺寸作为产品尺寸设计的依据例：过街天桥上防护栏杆的间距、电风扇罩子的间距、浴室里上层衣柜的高度、阅览室上层书架的高度、读报栏高度的上限、公共汽车上踏步的高度等。型产品尺寸设计：平均尺寸设计，可以按适合中等身材者的需要，即采用第50百分数的人体尺寸作为产品尺寸设计的依据。例：一般门上的把手、门上锁孔离地面的高度；大多数文具的尺寸；公共场所休闲椅凳的高度等,第十二页，共二十四页。,四、工作空间人体尺寸及其应用例如1、工作空间立姿人体尺寸,第十三页，共二十四页。,2工作空间坐姿人体尺寸,第十四页，共二十四页。,3工作空间跪姿、俯卧姿、爬姿人体尺寸,第十五页，共二十四页。,2、工作高度、水平面和脚的工作空间1工作高度的安排布置：,第十六页，共二十四页。,立姿下不同工作的高度可参照以下表格进行安排：,第十七页，共二十四页。,立姿下不同工作的高度可参照以下表格进行安排：,第十八页，共二十四页。,2水平工作面：,第十九页，共二十四页。,3脚的工作空间：,3、工作空间的人体尺寸适宜性例如：例1：小、中、大型机床操作件及其安置位置,第二十页，共二十四页。,例2：某室内控制台板和显示装置：,例3：厨房清洗台高度：上臂自然下垂，前臂接近水平，操作点略低于肘高，是最佳答案的操作位置。,第二十一页，共二十四页。,例4：轿车驾驶室：,第二十二页，共二十四页。,思考题：1、确定以下几个产品的或室内的最小功能尺寸和最佳答案功能尺寸，并做简要说明：火车卧铺的长度和宽度过街天桥上栅栏的间距能让两人并排通行的走廊宽度能遮挡立姿者目光和坐姿者目光的屏风上沿高度作业题：1、观察现实生活，举例几个工作高度不适当的例子。2、以教师讲台站立面为基准，确定黑板上沿高度H1和下沿高度H2的时候，应该按照A型、还是B型进行产品尺寸设计？说明理由。,第二十三页，共二十四页。,内容总结,人体工程根底及应用。1衣着和支撑面：人体测量时，被测者不穿鞋袜，只穿薄弱内衣。2测量基准和基准面：测量基准面有矢状面、冠状面、水平面和眼耳平面，相应的测量基准轴那么有铅垂轴、矢状轴、冠状轴。2、人体尺寸工程：共7组，47项静态人体尺寸数据人体主要尺寸6项，立姿人体尺寸6项，坐姿人体尺寸11项，人体水平尺寸10项，人体头部尺寸7项人体手部尺寸5项，人体足部尺寸2项。尺寸修正量=功能修正量+心理修正量,第二十四页，共二十四页。,
