2022年医学专题—第一节、呼吸系统X线正常及异常影像(2学时)(1).ppt

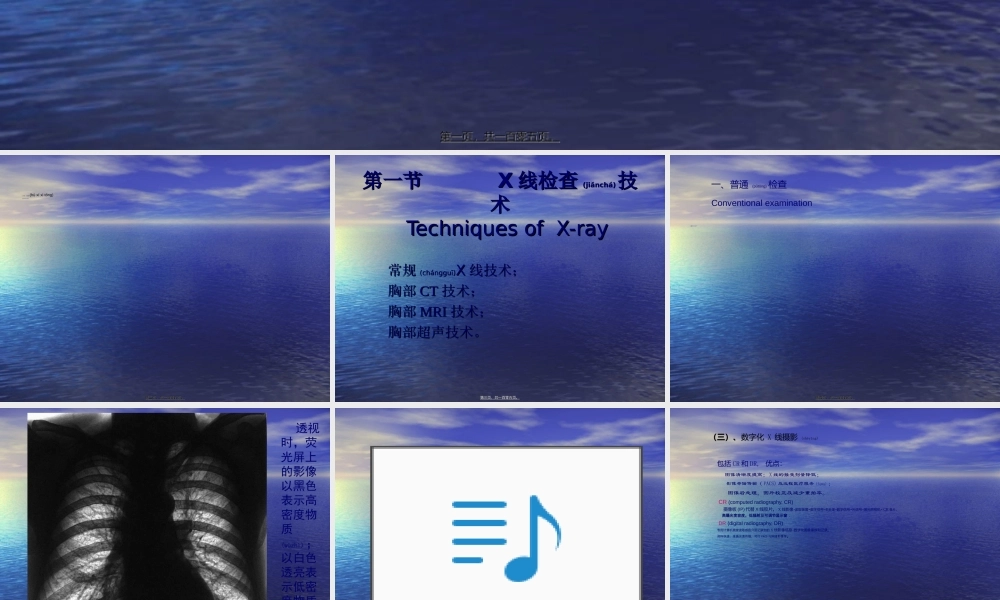

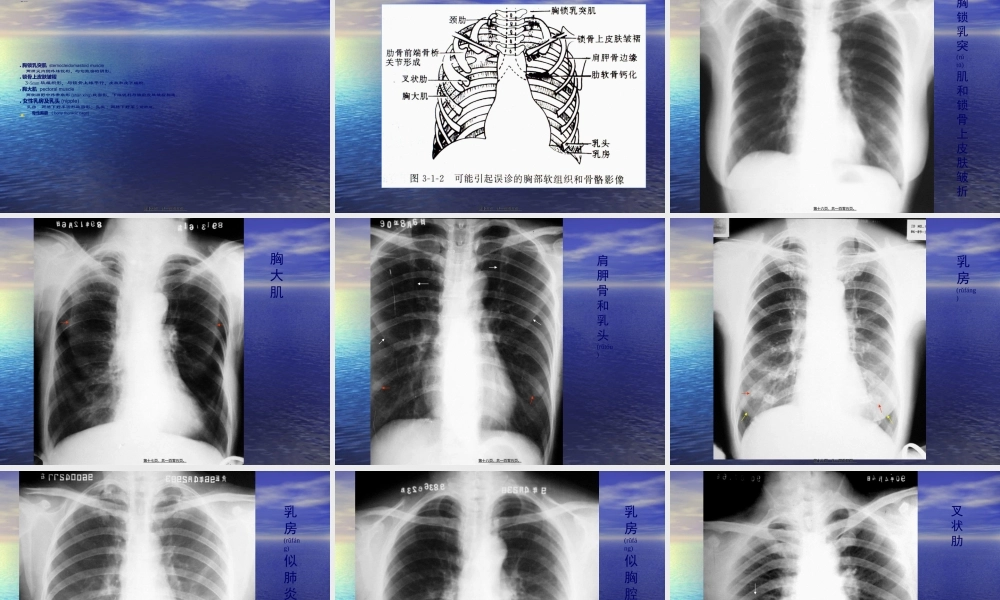

胸部普通(ptng)X线影像诊断学Diagnostic imageology of chest diseases,第一页，共一百零五页。,第一章 呼吸系统(h x x tn)Respiratory system,特点：含有空气，良好自然对比；病变密度(md)增加或降低；能直接显示病变部位、范围和性质；方法简单、应用广泛；随访：3mm孤立病灶；大叶性肺炎早期以及病灶被遮盖,检查受限。,第二页，共一百零五页。,第一节 X线检查(jinch)技术 Techniques of X-ray,常规(chnggu)X线技术；胸部CT技术；胸部MRI技术；胸部超声技术。,第三页，共一百零五页。,一、普通(ptng)检查Conventional examination,(一)胸部透视(chest fluoroscopy)(二）胸部摄影:(chest radiography)后前位,前后位(一般应用于床头摄影),侧位前弓位：肺尖部、锁肋骨重叠病及中叶(zhngy)病变侧卧水平方向后前位：少量积液、肺下积液,第四页，共一百零五页。,透视时，荧光屏上的影像以黑色表示高密度物质(wzh)；以白色透亮表示低密度物质(wzh),第五页，共一百零五页。,第六页，共一百零五页。,（三）、数字化X线摄影(shyng),包括CR和DR,优点：图像清晰度提高；X线的接受剂量降低；影像存储传输（PACS)及远程医疗服务(fw)；图像后处理，图片校正及减少重拍率。CR(computed radiography,CR)摄像板(IP)代替X线胶片。X线影像读取装置数字信号后处理数字信号光信号激光照相机CR像片。高曝光宽容度，低辐射及可调节显示窗。DR(digital radiography,DR)专用计算机直接读取感应介质记录到的X线影像信息数字化图像重放和记录。资料快速、准确光速传输，可行PACS与网络影像学。,第七页，共一百零五页。,第八页，共一百零五页。,二、几种不常用检查方法 Several uncommon methods（一）高千伏摄影（high kilovotage radiography)120kV以上(yshng)，5-7mAs.特点：减少胸壁软组织及肋骨等对肺内病变的干扰,使肺纹理、气管及肺门区支气管影显示清楚，减少肺门区、心影后及膈肌区病变漏诊机会。,第九页，共一百零五页。,第十页，共一百零五页。,（二）断层摄影（tomography)某一选定层面清晰，非选定层面模糊(m hu)。主要用于肺门与支气管病变、肺内占位以及空洞病变的诊断和鉴别诊断。已逐渐被CT取代。,（三）支气管造影（bronchography)采用人工对比的方法，通过气管插管，将对比剂（40%碘化油和50%60%硫酸钡胶浆）注入气管支气管树，使其显影。用于支气管扩张、肺癌(fi i)及空洞病变的诊断和鉴别诊断。现已逐渐被CT和支气管镜取代。另：肺动脉和支气管动脉造影。造影检查：contrast examination,第十一页，共一百零五页。,第十二页，共一百零五页。,第二节 正常(zhngchng)胸部X线表现,第十三页，共一百零五页。,一、胸壁 Chest wall,胸壁软组织(soft tissues of chest wall)胸锁乳突肌 sternocleidomastoid muscle 两肺尖内侧外缘锐利、均匀致密的阴影。锁骨上皮肤皱褶 35mm软组织影，与锁骨上缘平行。皮肤和皮下组织。胸大肌 pectoral muscle 两侧肺野中外带扇形(shn xn)致密影，下缘锐利与腋前皮肤皱褶相连。女性乳房及乳头(nipple)乳房：两肺下野半圆形致密影；乳头:两肺下野第5前肋间。骨性胸廓（bony thoracic cage)肋骨,肩胛骨,锁骨,胸骨,胸椎 颈肋；杈状肋；肋骨融合。,第十四页，共一百零五页。,第十五页，共一百零五页。,胸锁乳突(r t)肌和锁骨上皮肤皱折,第十六页，共一百零五页。,胸大肌,第十七页，共一百零五页。,肩胛骨和乳头(rtu),第十八页，共一百零五页。,乳房(rfng),第十九页，共一百零五页。,乳房(rfng)似肺炎,第二十页，共一百零五页。,乳房(rfng)似胸腔积液,第二十一页，共一百零五页。,叉状肋,第二十二页，共一百零五页。,肋骨(lig)联合畸形,第二十三页，共一百零五页。,二、纵隔(zngg)Mediastinum,组成九分法或六分发纵隔摆动(bidng)支气管部分阻塞，呼吸时两侧胸腔压力不均衡，可发生左右摆动,第二十四页，共一百零五页。,三、膈 Diaphragm,心膈角肋膈角右膈较左膈高 12cm,一般位于910后肋水平,相当于第6肋间隙波浪膈 肋骨前端，深吸气。膈膨升 局部(jb)发育薄。多右侧。,第二十五页，共一百零五页。,心膈角,后肋膈角,波浪(blng)膈,侧肋膈角,前肋膈角,后肋膈角,第二十六页，共一百零五页。,正常(zhngchng)膈肌和各肋膈角、心膈角,第二十七页，共一百零五页。,波浪(blng)膈,第二十八页，共一百零五页。,膈膨升,波浪(blng)膈,第二十九页，共一百零五页。,四、胸膜(xingm)和胸膜(xingm)腔 Pleura and pleural cavity,衬于胸壁内面、膈面与纵隔(zngg)的壁层胸膜和包绕于肺表面的脏层胸膜 胸膜腔 正常15ml液体一般不显示。胸膜返折处且与X线平行：薄层状 或线状致密影。肺尖胸膜反褶叶间裂反褶,第三十页，共一百零五页。,五、气管(qgun)和支气管(qgun)Trachea and bronchi,平片上不能显示气管隆突分叉50850，右20300，左30450 支气管右上：尖、前、后，中间(zhngjin)段中：内、外下：背、内、前、外、后左上：上部：尖后、前。下部：上、下舌支下：背、内前、外、后,第三十一页，共一百零五页。,第三十二页，共一百零五页。,第三十三页，共一百零五页。,六、肺 Lung,1肺野 lung field 含有空气的肺在胸片上所显示的透明区域纵向三等分:内、中、外三带第2、4肋骨前端下缘划一水平线:上、中、下三野2肺门和肺纹理 hilum and lung markings 肺门 hilum是肺A、V,支气管及淋巴组织的综合投影.肺A、V大分支为其主要组成部分后前位,肺门位于两肺中野内带24前肋间处,左侧高于右侧12.肺纹理 lung markings自肺门向肺野呈放射分布的树枝状影,由肺A、V,支气管及淋巴管组成(z chn).主要成分是肺动脉分支,正常时上细下粗.,第三十四页，共一百零五页。,第三十五页，共一百零五页。,第三十六页，共一百零五页。,第三十七页，共一百零五页。,3肺叶、肺段及肺小叶 Lung lobe,segment and lobule肺叶,右三左二肺段,右10左8肺小叶,直径1cm.具有小叶间隔的最小肺组织单位。每支末梢细支气管所支配的范围为腺泡(acinus),为肺部病理改变的基本单位,直径约6mm。正常胸片不能显示(xinsh)肺小叶和腺泡的轮廓。4肺实质和肺间质肺实质：肺部具有气体交换功能的含气间隙结构 包括肺泡及肺泡壁.肺间质：支气管和血管周围,肺泡间隔及脏层胸膜 下由结缔组织所组成的支架和间隙.,第三十八页，共一百零五页。,第三十九页，共一百零五页。,第三节 基本病变(bngbin)X线表现,第四十页，共一百零五页。,一、支气管阻塞(zs)及其后果,腔内阻塞(zs)肿块,异物,先天性狭窄,分泌物郁积,水肿,血块及痉挛收缩等原因腔外阻塞 外在压迫,如肿瘤,增大的淋巴结部分阻塞 引起阻塞性肺气肿完全阻塞 引起阻塞性肺不张,第四十一页，共一百零五页。,阻塞性肺气肿 Obstructive emphysema末梢细支气管远侧肺组织的肺气肿,为小叶性肺气肿(肺泡性肺气肿)肺泡壁破裂,气体进入肺间质-间质性肺气肿多个(du)肺泡壁破裂,合并-肺大泡(bullae)局限性弥漫性,第四十二页，共一百零五页。,肺气肿特点:两肺透光度增加,呼、吸气时相差不大,可 见肺大泡,肺纹理稀疏,变细,变直桶状胸,前后径增宽,肋间隙增宽隔位置低,动度减弱(jinru)侧位见胸骨后间隙增宽悬垂心,第四十三页，共一百零五页。,第四十四页，共一百零五页。,第四十五页，共一百零五页。,局限性肺气肿,第四十六页，共一百零五页。,肺不张 Atelectasis 支气管完全阻塞后,肺内气体多在1824小时内被循环的血液吸收,肺叶萎缩,同时肺泡产生一定量的渗液.一侧性atelectasis 肺野均匀致密,隔升高,纵隔(zngg)移向患侧,肋间隙变窄,对侧代偿,第四十七页，共一百零五页。,叶性atelectasis肺叶缩小,密度均匀增高,叶间裂呈向心性移位.纵隔及肺门可有不同程度的向患侧移位,邻近肺叶出现代偿(di chn).右上叶不张左上叶不张右肺中叶不张下叶不张 问题 上中下如何划分？肺段不张,呈三角形影小叶性不张,呈小片影,第四十八页，共一百零五页。,第四十九页，共一百零五页。,全肺不张,第五十页，共一百零五页。,右上叶不张,第五十一页，共一百零五页。,右中叶(zhngy)不张,第五十二页，共一百零五页。,右下叶不张,第五十三页，共一百零五页。,二、肺部病变(bngbin),肺部病变的X线表现,主要是大体病理改变在X线片上的反映,如果掌握了大体的肺部病理表现,X线表现也能够搞清楚,并且很容易记住肺部病变主要有以下几个方面渗出与实变增殖(zngzh)纤维化钙化肿块空洞及空腔肺间质性改变,第五十四页，共一百零五页。,渗出与实变 Exudation,渗出是机体急性炎症反应的主要(zhyo)表现,急性炎症时,大量的病理性液体或组织向肺泡内渗出,这些病理性液体常见于肺炎渗出性结核肺出血肺水肿可以是:炎性渗出液血液水肿液,第五十五页，共一百零五页。,炎性渗出的不同(b tn)密度:浆液渗出或水肿为主的实变密度较低脓性渗出密度较高纤维素渗出为主的密度最高,第五十六页，共一百零五页。,病理改变渗出液进入肺泡肺泡内气体(qt)被由血管渗出的液体蛋白细胞代替病理性液体通过肺泡孔向邻近肺泡蔓延,因而病变区与正常肺组织间无截然分界,呈逐渐移行状态,正常组织与渗出交错,X线表现肺泡气体消失,小片密度增高,肺泡实变多数连续肺泡实变,形成(xngchng)单一的片状致密影,边缘模糊,密度较均匀,大小不一,与正常肺组织分界不清楚,第五十七页，共一百零五页。,病理改变多处肺泡实变,隔以含气正常肺组织进一步渗出,病变融合实变占据整个肺叶(fiy),边界至叶间胸膜,全叶性实变,X线表现(bioxin)多数小片状致密影,边界模糊,片状影融合在一起,呈大片实变边缘锐利,以叶间胸膜为界的大叶性片状影实变一般中心密度高,边缘区较淡,第五十八页，共一百零五页。,病理改变当实变扩展至肺门附近(fjn),较大的含气支气管与实变肺形成对比,在实变的影像中可见到含气的支气管分支影,X线表现(bioxin)支气管气像(Air Bronchogram),炎性渗出实变,多在12周内吸收(xshu),肺水肿、出血 的吸收时间更快,可在数小时或12日内吸收,第五十九页，共一百零五页。,第六十页，共一百零五页。,支气管充气(chn q)征,第六十一页，共一百零五页。,第六十二页，共一百零五页。,第六十三页，共一百零五页。,增殖(zngzh)Proliferation,增殖性病变:是肺的慢性炎症在肺组织内形成的肉芽组织增生成分:细胞、纤维。与液体(yt)不同,故与周围正常 肺组织分界清楚常见于:肺结核、慢性肺炎、肉芽肿性肺炎X线表现:病灶多不大,局限于末梢支气管分布的腺泡范围内,呈结节状或斑点状,密度较高,边缘较清楚,无明显融合趋势,甚至多数病灶聚集在一起时,各病灶界限也较清楚,第六十四页，共一百零五页。,第六十五页，共一百零五页。,（亚急性或慢性炎症斑片状、结节状密度(md)较高，不甚均匀边缘较清楚）,第六十六页，共一百零五页。,纤维化 Fibrosis,纤维化:局限性、弥漫性局限性:多为肺急性
