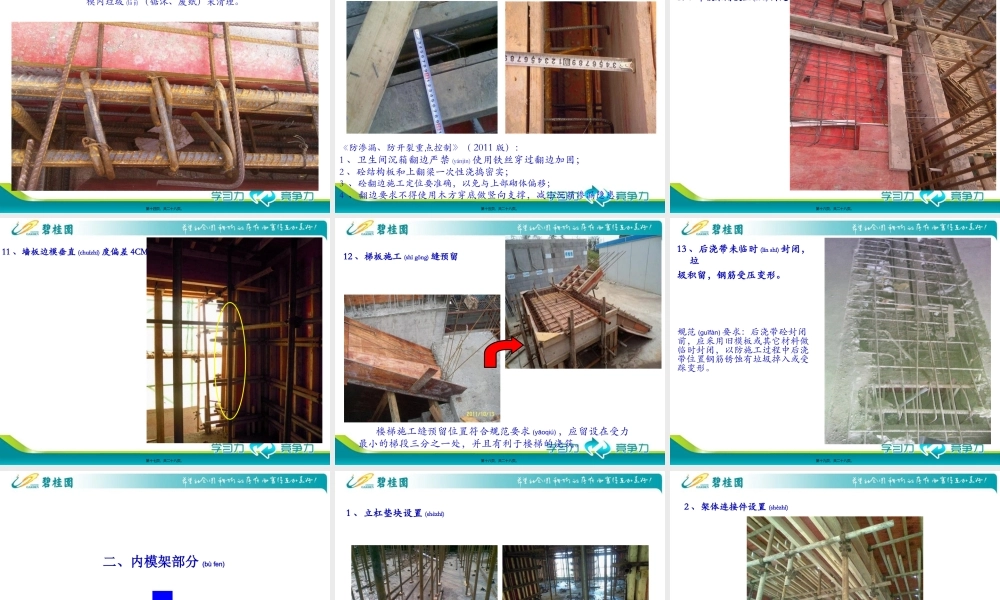

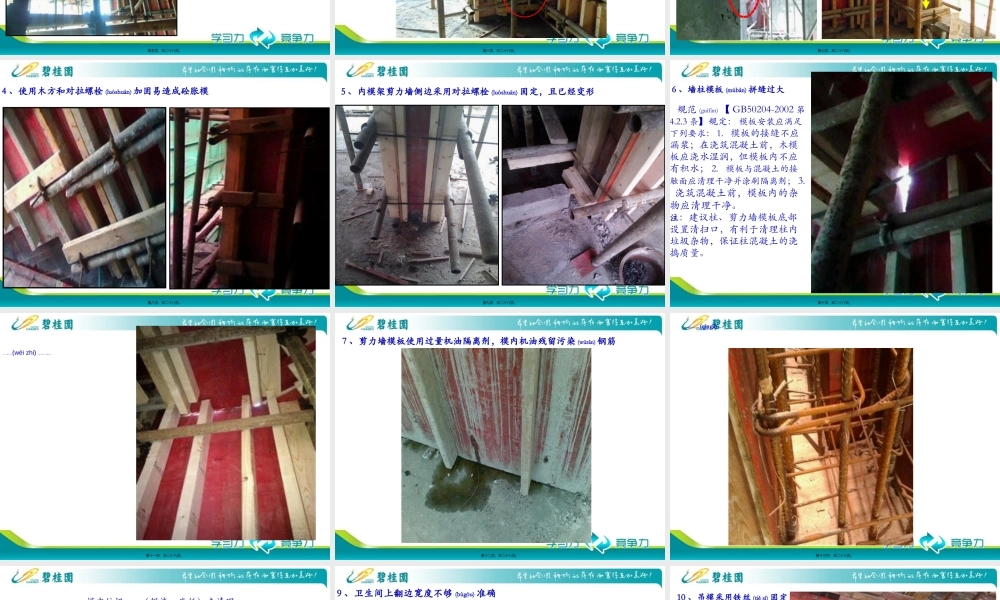

模板、内模架常见(chn jin)质量通病,第一页，共二十八页。,一、模板(mbn)部分,第二页，共二十八页。,1、楼梯边梁底使用(shyng)木方支撑,规范【GB50204-2002（I）第4.1.1条】规定：模板及其支架(zhji)应有足够的承载能力、刚度和稳定性，能可靠的承受浇筑砼的重量、侧压力以及施工荷载，防止胀模、漏浆等现象的出现,保证砼的浇筑质量。,第三页，共二十八页。,顶板梁下使用(shyng)木方支撑,第四页，共二十八页。,2、梁侧使用模板加固(ji)，砼振捣时易松动,第五页，共二十八页。,3、梁侧使用木方加固(ji)，易造成涨模,第六页，共二十八页。,墙柱模板使用木方加固，易涨模造成(zo chn)砼截面变形,第七页，共二十八页。,4、使用木方和对拉螺栓(lushun)加固易造成砼胀模,第八页，共二十八页。,5、内模架剪力墙侧边采用对拉螺栓(lushun)固定，且已经变形,第九页，共二十八页。,6、墙柱模板(mbn)拼缝过大,规范(gufn)【GB50204-2002第4.2.3条】规定：模板安装应满足下列要求：1.模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；2.模板与混凝土的接触面应清理干净并涂刷隔离剂；3.浇筑混凝土前，模板内的杂物应清理干净。注：建议柱、剪力墙模板底部设置清扫口，有利于清理柱内垃圾杂物，保证柱混凝土的浇捣质量。,第十页，共二十八页。,梁、柱接头位置(wi zhi)拼缝不严密，缝隙较大。,第十一页，共二十八页。,7、剪力墙模板使用过量机油隔离剂，模内机油残留污染(wrn)钢筋,第十二页，共二十八页。,8、封模之前墙柱内木屑未清理(qngl)干净,第十三页，共二十八页。,模内垃圾(l j)（锯沫、废纸）未清理。,第十四页，共二十八页。,9、卫生间上翻边宽度不够(bgu)准确,防渗漏、防开裂重点控制（2011版）：1、卫生间沉箱翻边严禁(ynjn)使用铁丝穿过翻边加固；2、砼结构板和上翻梁一次性浇捣密实；3、砼翻边施工定位要准确，以免与上部砌体偏移；4、翻边要求不得使用木方穿底做竖向支撑，减小沉箱渗漏隐患。,第十五页，共二十八页。,10、吊模采用铁丝(ti s)固定,第十六页，共二十八页。,11、墙板边模垂直(chuzh)度偏差4CM,第十七页，共二十八页。,楼梯施工缝预留位置符合规范要求(yoqi)，应留设在受力最小的梯段三分之一处，并且有利于楼梯的浇筑。,12、梯板施工(sh gng)缝预留,第十八页，共二十八页。,13、后浇带未临时(ln sh)封闭，垃圾积留，钢筋受压变形。,规范(gufn)要求：后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。,第十九页，共二十八页。,二、内模架部分(b fen),第二十页，共二十八页。,内架立杆底部垫块铺设(p sh)到位 脚手架底部大面积未设置垫块,1、立杠垫块设置(shzh),第二十一页，共二十八页。,大梁梁底加设双扣件。是考虑支架上部的局部稳定。如果在加载时，有局部偶然荷载过大，就会使支撑局部受力过大而产生扣件滑动，影响施工质量(zhling)。如果再加个，则处于保险。,2、架体连接件设置(shzh),第二十二页，共二十八页。,内架立杆下部加设纵横向扫地杆，设置扫地杆能有效地增大模板支架(zhji)的整体刚度，使立杆受力趋于均匀。,3、扫地(so d)杆设置,第二十三页，共二十八页。,立杆间间距(jin j)一般控制在600mm之1200mm间,4、立杆间距(jin j)设置,第二十四页，共二十八页。,优秀体现：1、地下室后浇带模板及其支撑单独(dnd)支设（2、地下室底板砼浇筑完成后，后浇带位置必须用废模板及时做临时封闭，有效防止垃圾掉入和后浇带钢筋受踩变形。控制措施：1、后浇带位置的梁、板模板必须单独加工下料，支模架单独搭设，且模板应拼接严密、内模架固定牢固；2、后浇带在未达到设计及规范规定时间不得提前封闭（后浇带位置砼一般设计为主体完成后或者该位置砼浇筑完成60天后方可封闭）；3、后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。,1,2,5、后浇带部位(bwi)设置,第二十五页，共二十八页。,后浇带未封闭,下口脚手架未单独(dnd)支设被拆除。,第二十六页，共二十八页。,第二十七页，共二十八页。,内容(nirng)总结,模板、内模架常见质量通病。2.模板与混凝土的接触面应清理干净并涂刷隔离剂。3.浇筑混凝土前，模板内的杂物应清理干净。注：建议柱、剪力墙模板底部设置清扫口，有利于清理柱内垃圾杂物，保证柱混凝土的浇捣质量。1、卫生间沉箱翻边严禁(ynjn)使用铁丝穿过翻边加固。如果在加载时，有局部偶然荷载过大，就会使支撑局部受力过大而产生扣件滑动，影响施工质量。未单独支设被拆除,第二十八页，共二十八页。,
