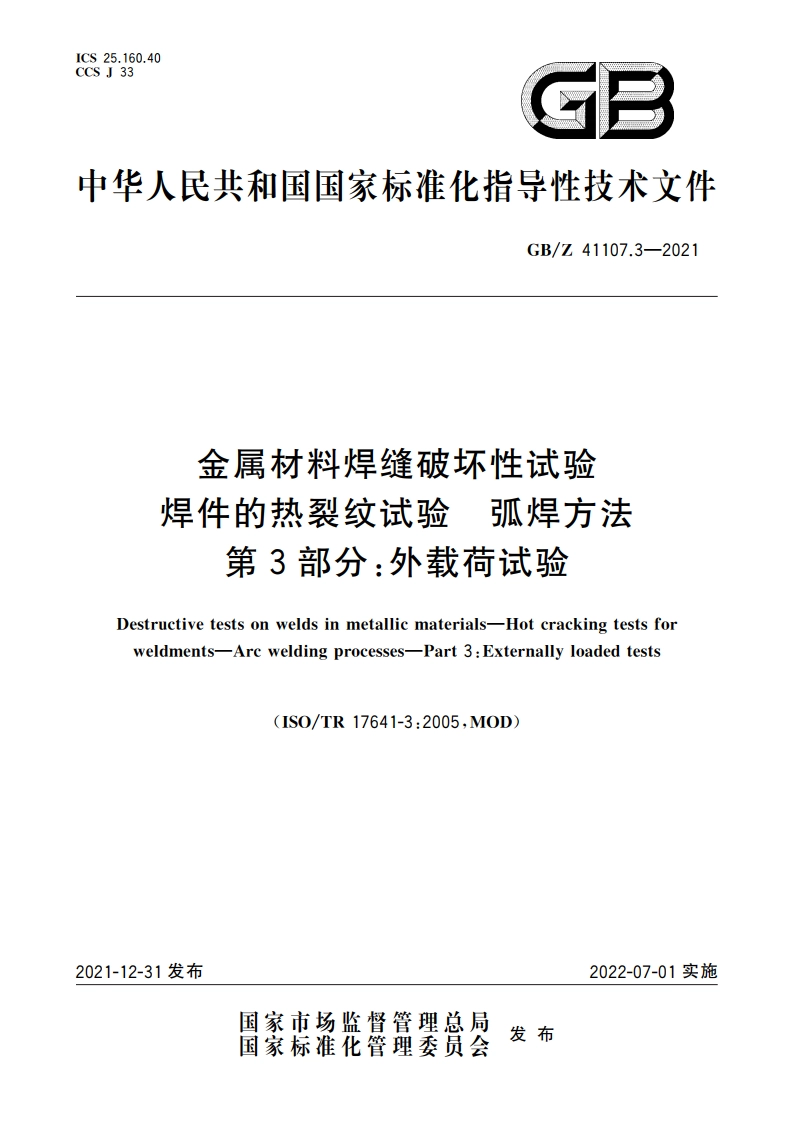

金属材料焊缝破坏性试验 焊件的热裂纹试验 弧焊方法 第3部分：外载荷试验 GBZ 41107.3-2021.pdf

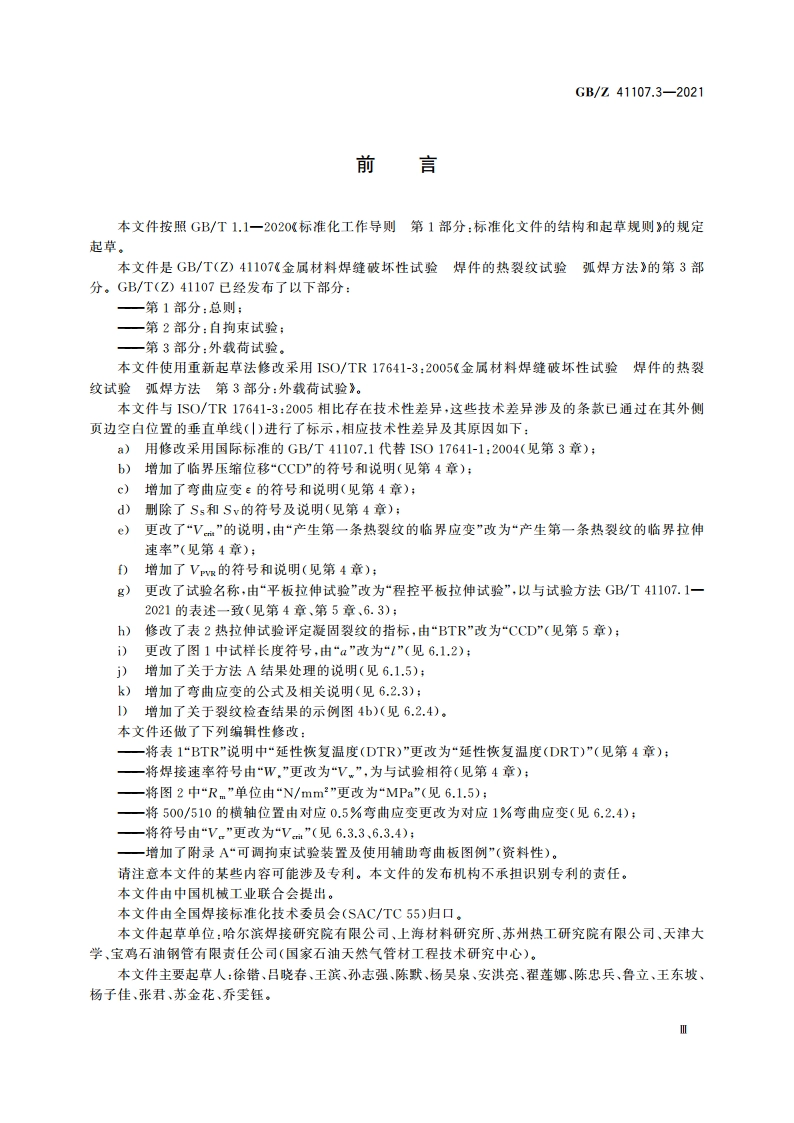

GB/741107.3-2021目次前言引言W】范用】2规范性引用文件13术语和定义14符号和缩咯语5通则26试验37试验报告11附录A(资料性)可调拘束试验装置及使用辅助弯曲板图例12GB/Z 41107.3-2021前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T(Z)41107金属材料焊缝破坏性试验焊件的热裂纹试验弧焊方法的第3部分。GB/T(Z)41107已经发布了以下部分：第1部分：总则；第2部分：自拘束试验；第3部分：外载荷试验。本文件使用重新起草法修改采用ISO/TR17641-3:2005金属材料焊缝破坏性试验焊件的热裂纹试验弧焊方法第3部分：外载荷试验。本文件与ISO/TR17641-3:2005相比存在技术性差异，这些技术差异涉及的条款已通过在其外侧页边空白位置的垂直单线()进行了标示，相应技术性差异及其原因如下：a)用修改采用国际标准的GB/T41107.1代替ISO17641-1:2004(见第3章)；b)增加了临界压缩位移“CCD的符号和说明（见第4章）；c)增加了弯曲应变e的符号和说明（见第4章）；d)删除了 Ss和 Sv的符号及说明（见第 4章）；e)更改了“V”的说明，由“产生第一条热裂纹的临界应变”改为“产生第一条热裂纹的临界拉伸速率（见第4章）；增加了VPVR的符号和说明（见第4章）；g)更改了试验名称，由“平板拉伸试验”改为“程控平板拉伸试验”，以与试验方法GB/T41107.12021的表述一致（见第4章、第5章、6.3）；h)修改了表2热拉伸试验评定凝固裂纹的指标，由“BTR改为“CCD(见第5章)；i)更改了图1中试样长度符号，由“a”改为“”（见6.1.2）；j)增加了关于方法A结果处理的说明（见6.1.5）；k)增加了弯曲应变的公式及相关说明（见6.2.3）；)增加了关于裂纹检查结果的示例图4b)(见6.2.4)。本文件还做了下列编辑性修改：将表1“BTR说明中“延性恢复温度(DTR)更改为“延性恢复温度(DRT)(见第4章)；将焊接速率符号由“W,更改为“V”,为与试验相符（见第4章）；将图2中“Rm”单位由“N/mm2更改为“MPa(见6.1.5)；一将500/510的横轴位置由对应0.5%弯曲应变更改为对应1%弯曲应变（见6.2.4）；将符号由“V”更改为“V”(见6.3.3、6.3.4)；增加了附录A“可调拘束试验装置及使用辅助弯曲板图例（资料性）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国焊接标准化技术委员会(SAC/TC55)归口。本文件起草单位：哈尔滨焊接研究院有限公司、上海材料研究所、苏州热工研究院有限公司、天津大学、宝鸡石油钢管有限责任公司（国家石油天然气管材工程技术研究中心）。本文件主要起草人：徐锴、吕晓春、王滨、孙志强、陈默、杨吴泉、安洪亮、翟莲娜、陈忠兵、鲁立、王东坡、杨子佳、张君、苏金花、乔雯钰。
