静止无功补偿装置 系统设计和应用导则 GBZ 29630-2013.pdf

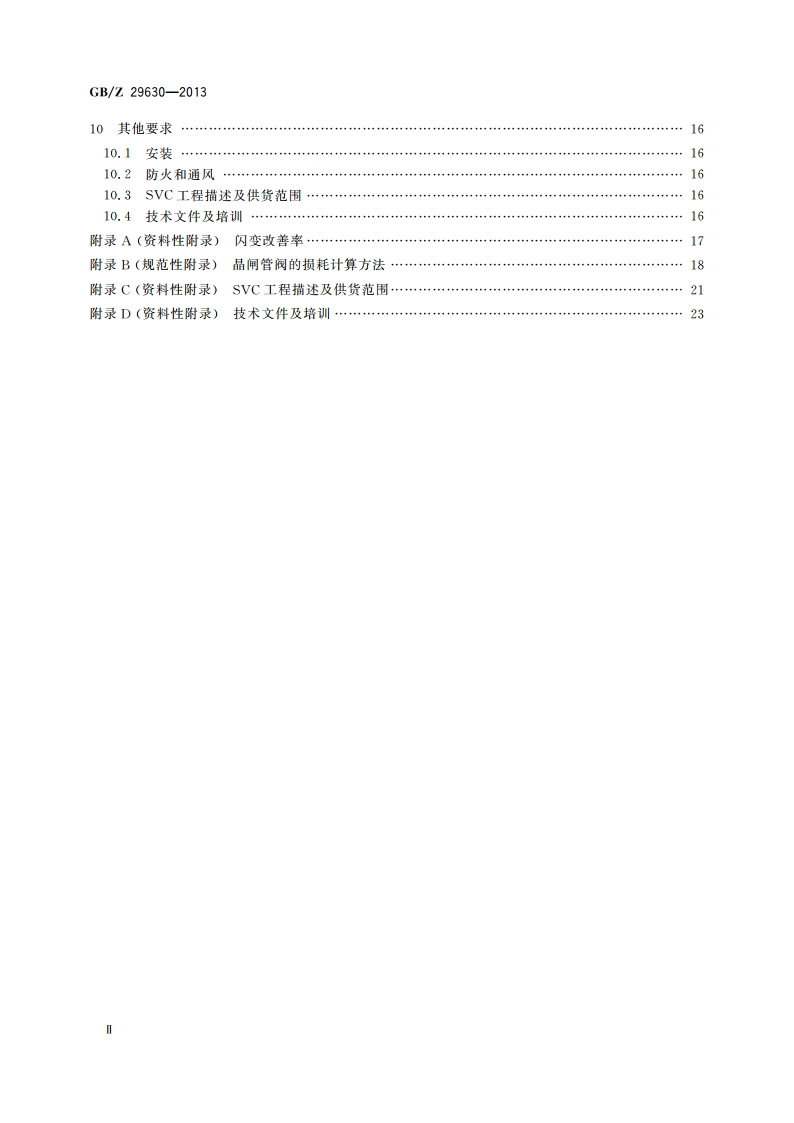

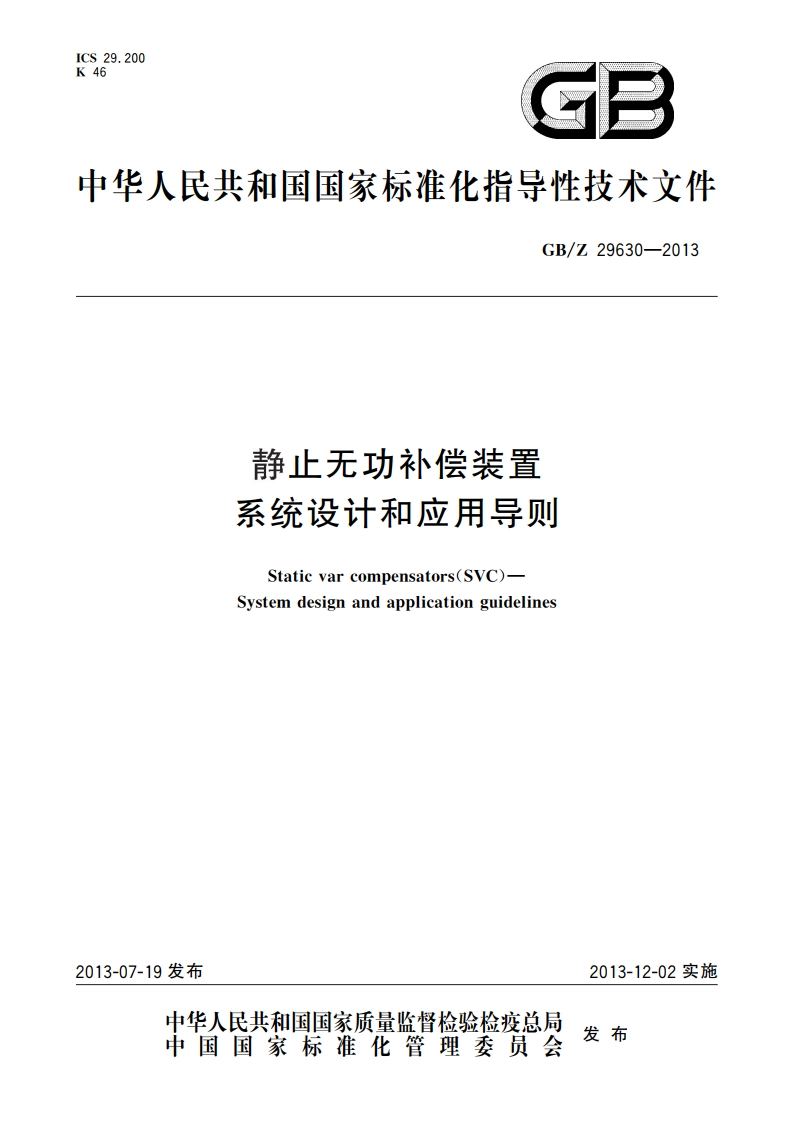

ICS29.200K46中华人民共和国国家标准化指导性技术文件GB/Z29630-2013静止无功补偿装置系统设计和应用导则Static var compensators(SVC)-System design and application guidelines2013-07-19发布2013-12-02实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/Z29630-201310其他要求1610.1安装1610.2防火和通风1610.3SVC工程描述及供货范围1610.4技术文件及培训16附录A(资料性附录)闪变改善率17附录B(规范性附录)品闸管阀的损耗计算方法18附录C(资料性附录)SVC工程描述及供货范围21附录D(资料性附录)技术文件及培训23GB/Z29630-2013静止无功补偿装置系统设计和应用导则范围本指导性技术文件规定了静止无功补偿装置（以下简称SVC)满足系统运行要求的设计内容，对SVC部件、子系统以及布置、安装和相关的设计内容提出了基本要求。本指导性技术文件适用于输电系统和配电系统中基于品闸管的SVC的设计。本指导性技术文件主要是针对品闸管控制电抗器(TCR)型和品闸管投切电容器(TSC)型SVC编制，晶闸管投切电抗器(TSR)型SVC参照本指导性技术文件执行。每个SVC工程均有其特殊性，应针对具体工程条件和要求使用本指导性技术文件，必要时应作相应的补充。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB311.1绝缘配合第1部分：定义、原则和规则(GB311.1-2012,IEC60071-1:2006,MOD)GB/T1094.6电力变压器第6部分：电抗器(GB/T1094.6-2011,IEC60076-6:2007,MOD)GB1984高压交流器(GB1984-2003,IEC 62271-100:2001,MOD)GB1985高压交流隔离开关和接地开关(GB1985-2004,IEC62271-102:2002,MOD)GB/T6451油浸式电力变压器技术参数和要求GB/T10228干式电力变压器技术参数和要求GB/T11024.1标称电压1000V以上交流电力系统用并联电容器第1部分：总则(GB/T 11024.1-2010,IEC 60871-1:2005,MOD)GB11032交流无间隙金属氧化物雷器(GB11032-2010,IEC60099-4:2006,MOD)GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14285继电保护和安全自动装置技术规程GB/T14549电能质量公用电网谐波GB/T14598.9量度继电器和保护装置第22-3部分：电气骚扰试验辐射电磁场抗扰度(GB/T14598.9-2010,IEC60255-22-3:2007,IDT)GB/T14598.10量度继电器和保护装置第22-4部分：电气骚扰试验电快速瞬变/脉冲群抗扰度试验(GB/T14598.10-2012,IEC60255-22-4:2008,IDT)GB/T14598.13电气继电器第22-1部分：量度继电器和保护装置的电气骚扰试验1MHz脉冲群抗扰度试验(GB/T14598.13-2008,IEC60255-22-1:2007,MOD)GB/T14598.14量度继电器和保护装置第22-2部分：电气骚扰试验静电放电试验(GB/T14598.14-2010,IEC 60255-22-2:2008,IDT)GB/T15166.4高压交流熔断器第4部分：并联电容器外保护用熔断器(GB/T15166.4一2008,IEC 60549:1976,MOD)
