电磁兼容 限值 骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估 GBZ 17625.14-2017.pdf

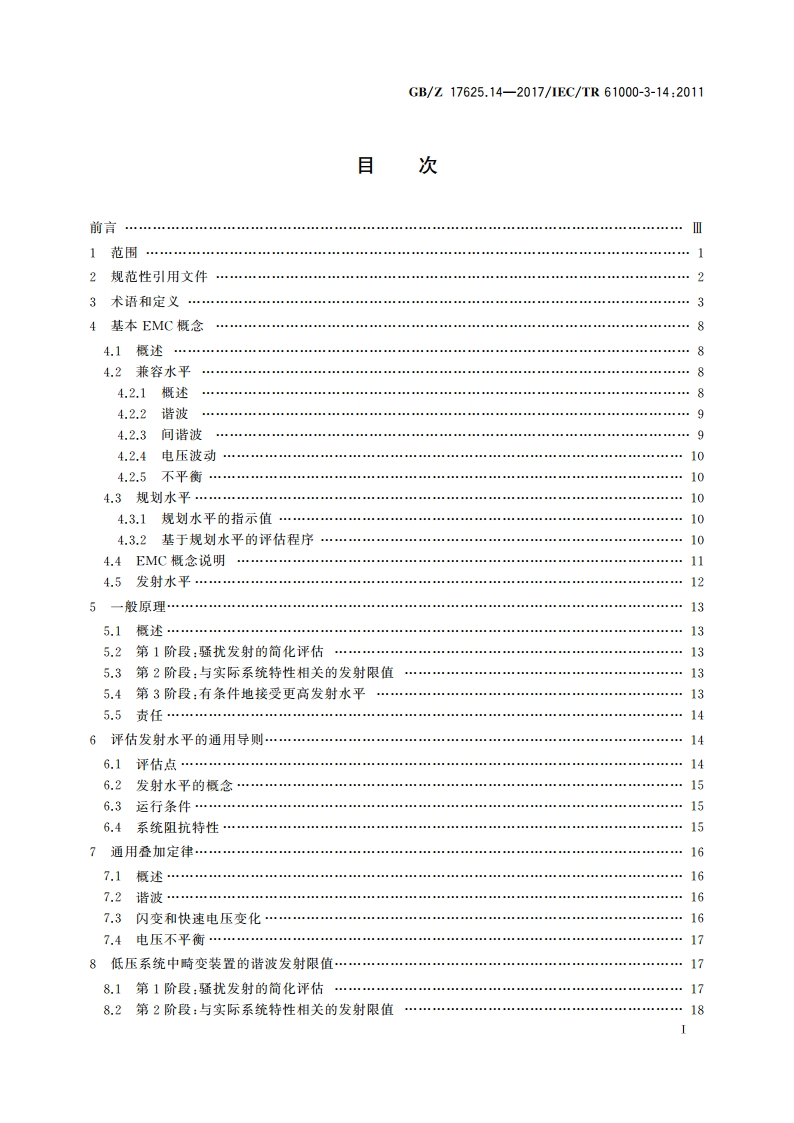

GB/717625.14-2017/1EC/TR61000-3-14:2011821概述188.22总发射值在用户装置间的分配188.2.3单个发射限值198,2.4第2阶段的替代方法208.3第3阶段：有条件地接受更高发射水平208,4间谐波的发射限值279低压系统中装置的电压波动发射限值2191第1阶段：骚扰发射的简化评估219.2第2阶段：与实际系统特性相关的发射限值2192.1概述29,2.2总发射值在用户装置间的分配229,23单个发射限值2293第3阶段：有条件地接受更高发射水平239次速电压变化239,41一般考虑因素2394.2发射限值2410低压系统中不平衡装置的不平衡发射限值24101概述2410.2第1阶段：骚扰发射的简化评估2410.3第2阶段：与实际系统特性相关的发射限值2410,3】概述”2410,32总发射值在不平衡源间的分配2510.3.3单个发射限值2510,4第3阶段：有条件地接受更高发射水平2711评估程序框图nnn”27附录A(资料性附录)推导特定类型低压电网限值一般方法的算例31附录B(资料性附录)特定装置发射限值一般计算方法的算例41附录C(资料性附录)第2阶段的指波发射限值45附录D(资料性附录)计算洁波和不平衡的衰减系数55附录E(资料性附录)第3阶段谐波发射限值分配方法的算例64附录F(资料性附录)附录E所述方法的应用示例68附录G(资料性附录)主要字母符号、下标和符号清单72参考文献75/GB/Z17625.14-2017/IEC/TR 61000-3-14:2011前言电磁兼容限值由以下部分组成：GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输人电流16A);GB/T17625.2-2007电磁兼容限值对每相额定电流16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制：GB/Z17625.32000电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制；GB/Z17625.4-2000电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估：GB/Z17625.5-2000电磁兼容限值中、高压电力系统中波动负荷发射限值的评估；GB/Z17625.6-2003电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制：GB/T17625.7-2013电磁兼容限值对额定电流75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制：GB/T17625.8-2015电磁兼容限值每相输人电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值；GB/T17625.9-2016电磁兼容限值低压电气设施上的信号传输发射电平、频段和电磁骚扰电平GB/Z17625.14-2017电磁兼容限值骚扰装置接人低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估。本部分为电磁兼容限值的第14部分。本部分按照GB/T1.1-2009给出的规则起草。本部分使用翻译法等同采用IEC/TR61000-3-14:2011电磁兼容(EMC)第3-14部分：限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T18039.3-2003电磁兼容环境公用低压供电系统低频传导骚扰及信号传输的兼容水平(IEC61000-2-2:1990.IDT):GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输入电流16A)(IEC 61000-3-2:2009,IDT);GB/T17625.2-2007电磁兼容限值对每相额定电流16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制(IEC61000-3-3:2005,IDT);GB/Z17625.42000电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估(idt 61000-3-6:1996);GB/Z17625.52000电磁兼容限值中、高压电力系统中波动负荷发射限值的评估(idt 61000-3-7:1996):GB/T17625.7-2013电磁兼容限值对额定电流75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制(IEC61000-3-11:2000,MOD);GB/T17625.82015电磁兼容限值每相输入电流大于16A小于等于75A连接到公GB/Z 17625.14-2017/IEC/TR 61000-3-14:2011用低压系统的设备产生的谐波电流限值(IEC61000-3-12:2004,IDT):GB/T17626.152011电磁兼容试验和测量技术闪烁仪功能和设计规范(IEC61000-4-15:2003IDT)。本部分做了下列编辑性修改：本部分的标准名称改为电磁兼容限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估。本部分由全国电磁兼容标准化技术委员会(SAC/TC246)提出并归口。本部分起草单位：中国电力科学研究院、南方电网超高压输电公司、广东产品质量监督检验研究院、中国电子技术标准化研究院、国家电网公司、云南电力试验研究院、贵州电网有限责任公司凯里供电局本部分主要起草人：万保权、李妮、李澍森、肖遥、尹婷、石光明、张业茂、刘健犇、陈世钢、李睿、周兵、王建华、曹敏。IV
