照明设备的锐边试验装置和试验程序 锐边试验 GBZ 34447-2017.pdf

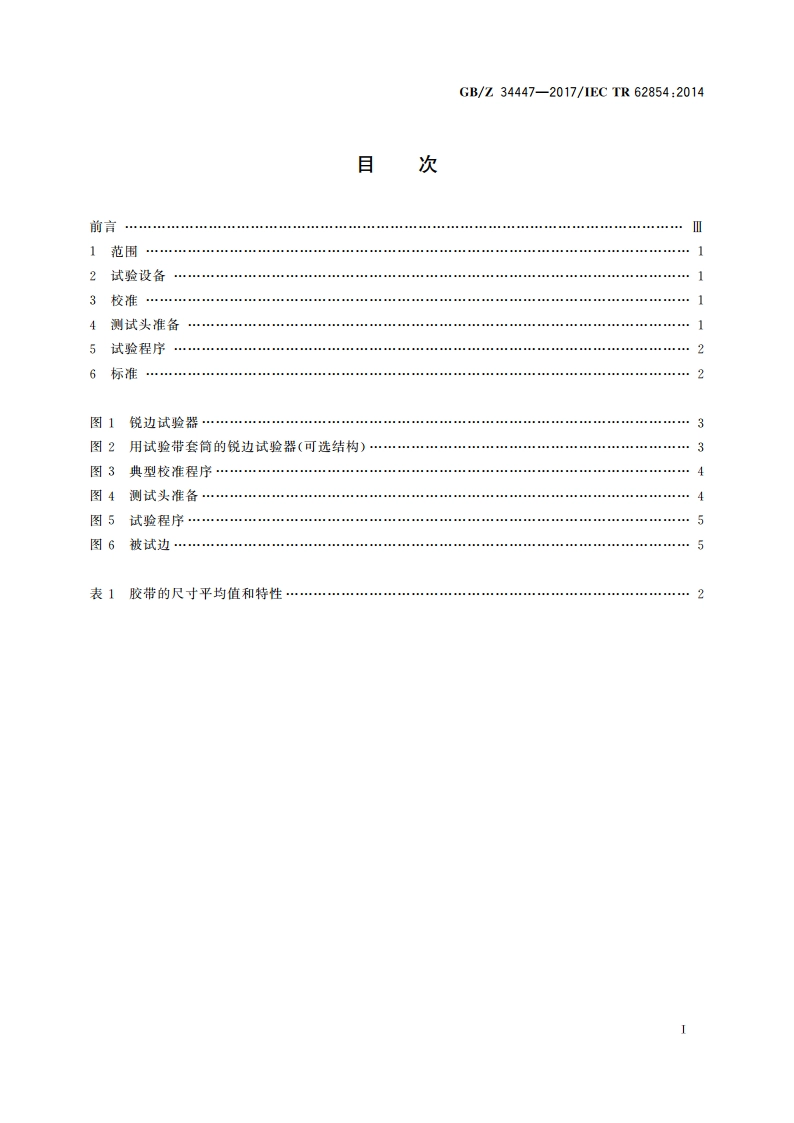

GB/734447-2017/1ECTR62854:2014照明设备的锐边试验装置和试验程序锐边试验1范围本指导性技术文件详细说明了一个试验装置和试验程序，用于对使用者或安装人员可能接触的照明设备上的危险锐边进行风险评估。2试验设备锐边试验器一设备主要包括一个附带转臂的手柄、一个固定到手柄、对转臂施加稳定力的恒定张力弹簧。转臂头是一块位于可调臂末端、外径12.7mm、长19mm的圆柱形钢。转臂头要包有三层试验带，外面两层作为感测带，内层作为指示带。或者，将上述三种试验带缠在最大直径为15.9mm的可拆印套筒上，而套筒则套在直径为12.7mm的钢头上。见图1或图2。指示带（内层）一19.1mm宽、单面（背面）有粘胶涂层、具有表1特性的黑色乙希泡沫胶带。2号感测带（中间层）一19.1mm宽、双面粘胶涂层、具有表1特性的白色乙烯泡沫胶带。1号感测带（外层）一19.1mm宽、单面有粘胶涂层、具有表1特性的自然色薄四氟乙烯胶带。薄四氟乙烯背衬（薄膜）是从圆柱块材料上削下的一个薄层。校准设备一一个可以施加(6.672士0.133)N的砝码（质量）和一段线。3校准锐边试验器应校准成当臂在挡块之间时，施加在测试头中心的力为(6.7士0.133)N。臂的长度可周以完成校准。对于特殊的评估，力可以调整到不同的数值。校准时调整等长的典型校准程序，见图3：将主鼓上固定转臂的调节定位螺钉松开。手柄牢固地保特在水平位置时，校准砝码挂在转牌头的中心。调整主鼓内侧转臂的长度，使承受所加载砝码重力的转臂保持在水平位置。旋紧调节定位螺钉，将转臂牢固地锁紧在主鼓内。重新检查校准状况并取下砝码，4测试头准备测试头的曲面应按下述顶序包覆三层试验带：)第一层（内层）一指示带，如表1所述的黑色乙烯泡沫胶带。b)第二层（中间层）一2号感测带，如表1所述的白色乙烯泡沫胶带。)第三层（外层）一1号感测带，如表1所述的四氟乙烯胶带。为防止试验带被拉长，每层试验带都要包裹测试头圆周约180。在固定到测试头上时，试验带不得被拉伸。见图4。GB/Z 34447-2017/IEC TR 62854:20145试验程序将锐边试验器上包覆试验带的测试头按照图5和图6所示的方式置于被试的边上。试验器的转臂应在挡块之间，这样包覆试验带的测试头会在该边上施加6.7N的力。测试头应马上沿着该边移动50mm,再将测试头保持在边上回到起始点，然后将测试头从该边上移开。该边与包覆试验带的测试头之间咬合的总距离不要超过100mm。行进的时间不超过5s,也不少于2s。对于长度不到50mm的边，试验距离应是其长度的2倍（例如：对于长度是40mm的边，测试头沿着该长度移动并返回起始点，这样该边和试验器咬合的总距离是80 mm)。6标准用上面描述的方法，对一个可触及边使用锐边试验器后，不应导致外面的两层感测带被切穿。应检查包覆试验带的测试头，以确定两层感测带是否已被穿透。如果两层感测带被穿透，将会通过切口看见黑色指示带。表1胶带的尺寸平均值和特性指示带2号感测带1号感测带含粘合背衬的总厚度1.14 mm2.03 mm0.64 mm1.02 mm厚度0.114mm背衬：0.064 mm0.089 mm密度256 kg/m2224 kg/m3抗拉强度758 kN/m2379 kN/m2110 kN/m2伸长率/%3702757.9 kV/mm绝缘强度9000V9.8 kV/mm耐温性（持续的）806518025%压变形90 kN/m225%压模8.5 psi(59 kN/m2)压缩形变量占原3%3.0%来高度的百分比*3M公司的4516型或任何具有符合这些要求特性的其他胶带，3M公司的4432型或任何具有符合这些要求特性的其他胶带，Saint Gobain公司的#2045-3或任何具有符合这些要求特性的其他胶带1)3M公司的4516型胶带是由3M公司提供产品的牌号，提供这个信息是为本指导性技术文件的使用者提供方便，并且不构成IEC对该产品的背书，如果可以得到相同结果，可以使用等效产品2)3M公司的4432型胶带是由3M公司提供产品的牌号，提供这个信息是为本指导性技术文件的使用者提供方便，并且不构成IEC对该产品的背书，如果可以得到相同结果，可以使用等效产品3）Saint Gobain公司的#2045-3胶带是由Saint Gobain公司提供产品的牌号。提供这个信息是为本指导性技术文件的使用者提供方便，并且不构成IEC对该产品的背书，如果可以得到相同结果，可以使用等效产品，2
