电工电子产品着火危险试验 第42部分：试验火焰 确认试验 导则 GBZ 5169.42-2013.pdf

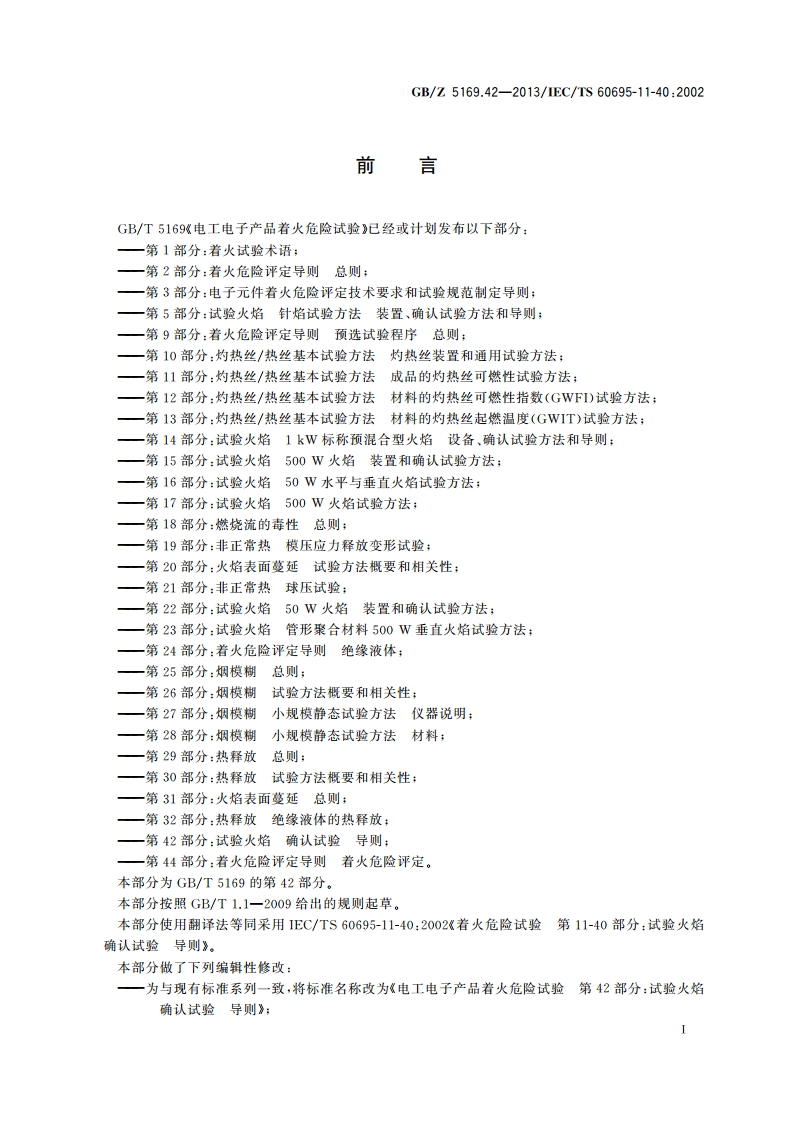

GB/75169.42-2013/1EC/TS60695-11-40:2002前言GB/T5169%电工电子产品着火危险试险已经或计划发布以下部分：一第1部分：着火试验术语；一第2部分：着火危险评定导则总则：一第3部分：电子元件着火危险评定技术要求和试验规范制定导则：一第5部分：试验火焰针焰试验方法装置、确认试验方法和导则：一第9部分：着火危险评定导则预选试验程序总则：一第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法：一第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法：一第12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性指数(GWFI)试验方法：一第13部分：灼热丝/热丝基本试验方法材料的灼热丝起燃温度(GWIT)试验方法；一第14部分：试验火焰1kW标称预混合型火焰设备、确认试验方法和导则；一第15部分：试验火焰500W火焰装置和确认试验方法；第16部分：试验火焰50W水平与垂直火焰试验方法；一第17部分：试验火焰500W火焰试验方法：一第18部分：燃烧流的毒性总则：一第19部分：非正常热模压应力释放变形试验；一第20部分：火焰表面蔓延试验方法概要和相关性：一第21部分：非正常热球压试验：一第22部分：试验火焰50W火焰装置和确认试验方法；一第23部分：试验火焰管形聚合材料500W垂直火焰试验方法：一第24部分：着火危险评定导则绝缘液体：一第25部分：烟模糊总则；一第26部分：烟模糊试验方法概要和相关性：一第27部分：烟模糊小规模静态试验方法仪器说明：一第28部分：烟模糊小规模静态试验方法材料：一第29部分：热释放总则；第30部分：热释放试验方法概要和相关性；一第31部分：火焰表面蔓延总则：一第32部分：热释放绝缘液体的热释放：一第42部分：试验火焰确认试验导则：一第44部分：着火危险评定导则着火危险评定。本部分为GB/T5169的第42部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用1EC/TS60695-11-40:2002着火危险试验第11-40部分：试验火焰确认试验导则。本部分做了下列编辑性修改：一为与现有标准系列一致，将标淮名称改为电工电子产品着火危险试验第42部分：试验火焰确认试验导则：GB/Z 5169.42-2013/IEC/TS 60695-11-40:2002电工电子产品着火危险试验第42部分：试验火焰确认试验导则1范围GB/T5169的本部分提供了小尺寸试验火焰的一般特性及基于铜块量热的相关确认试验，并且确定了相关动力学的理论模型。本部分为确认试验设计中关键参数的选择提供了指导，并为确认试验的其他性能参数的确定建立了理论依据，使确认试验加热曲线能进行精确及绝对的数学描述。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO/IEC 13943:2000消防安全词汇(Fire safety-Vocabulary)3术语和定义ISO/IEC13943:2000界定的以及下列术语和定义适用于本文件。3.1铜块热含量copper block heat content理论上的所有吸收或者释放的热能，仅与试验铜块的温度、质量及铜的比热容有关。3.2确认试验confirmatory test用来判断试验火焰、燃烧器或相关硬件是否正常工作的热量测量程序。3.3火焰稳定器flame stabilizer组件通常安装在标准实验室本生灯或提利灯顶部，通过在流速较快的燃烧气和周围静止空气之间产生一层中间速度的气体中间层，来缓解由于燃烧气和周围空气产生紊流而导致的失稳效应。4试验火焰，燃烧器类型和动力学4.1通用动力学火焰由可进行化学放热反应的氧化剂（以氧气或空气混合物为代表）和还原剂或燃料（以燃料气体或蒸汽为代表)的气态混合物产生。对于标准试验火焰，则由合适的装置把可燃性物质转化为所需的气态反应物并输出为持续气流，以获得所需标准火焰。4.2扩散火焰及燃烧器扩散火焰是在装置的逸出口处由一种单纯的燃气流与空气混合时燃烧而产生的。扩散火焰的优点是装置简单（通常是简单的燃烧管），且能较好的模拟可能在设备中产生的真实火焰；缺点1
