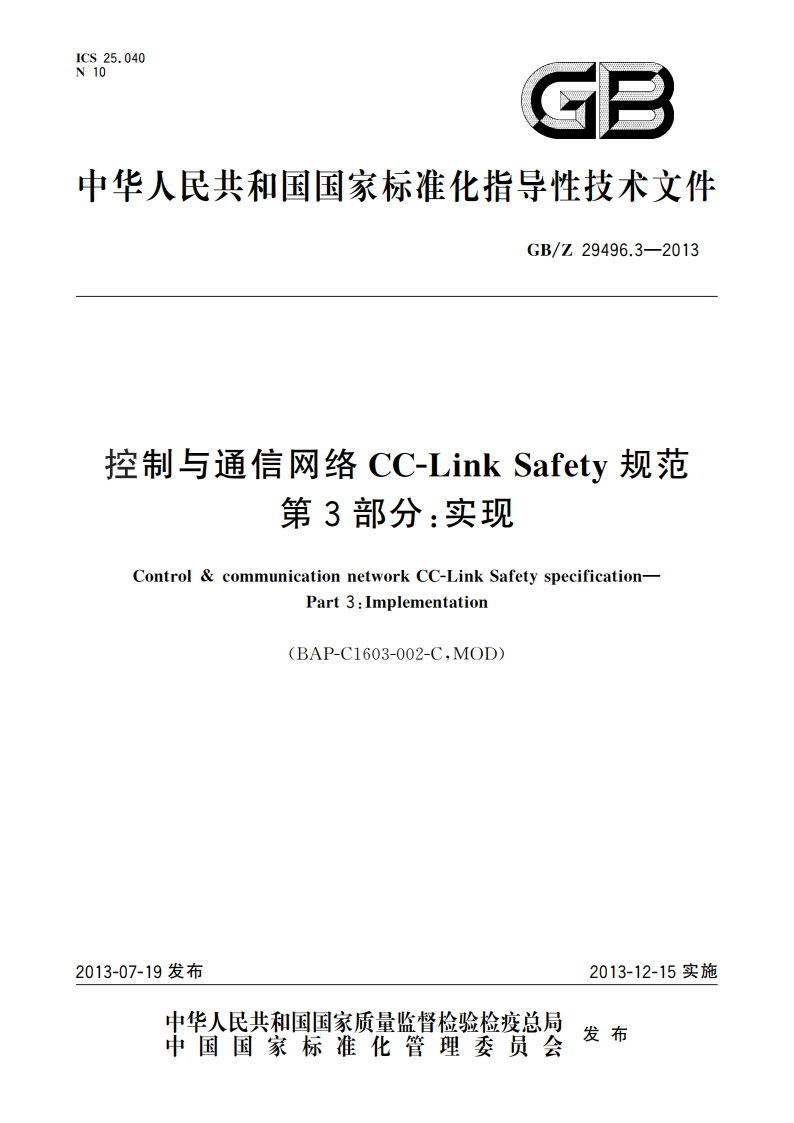

控制与通信网络CC-Link Safety规范 第3部分：实现 GBZ 29496.3-2013.pdf

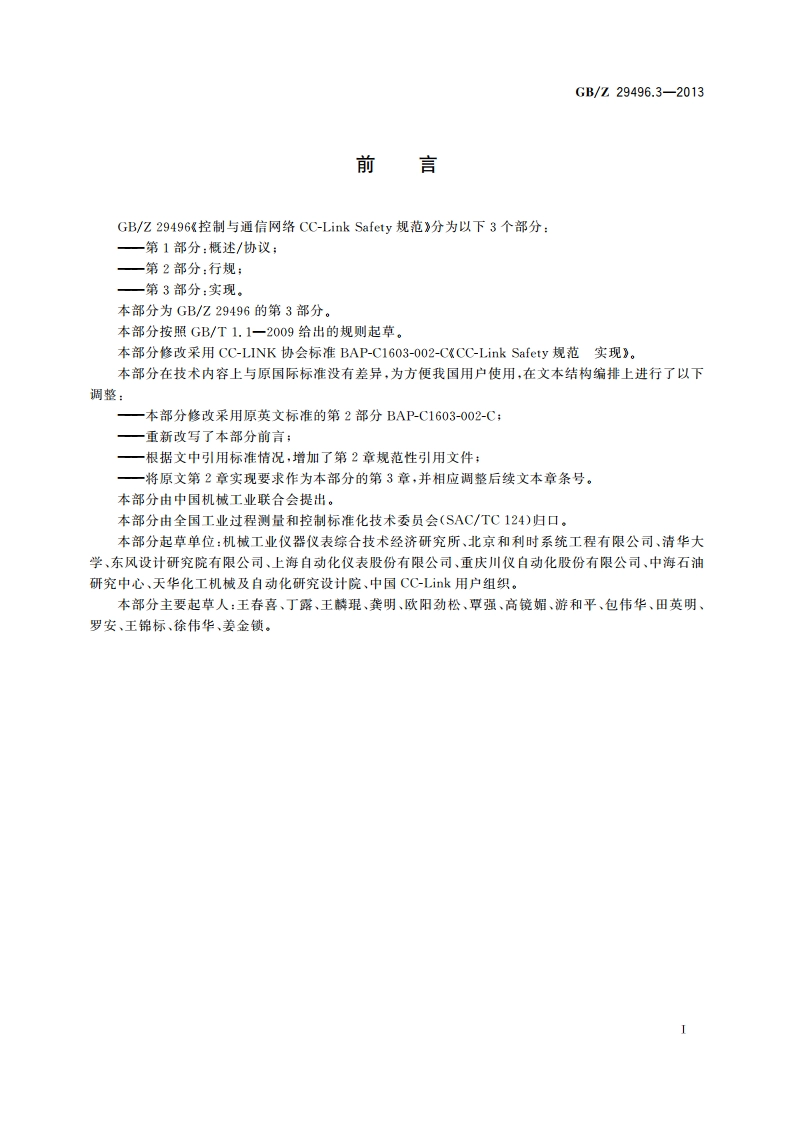

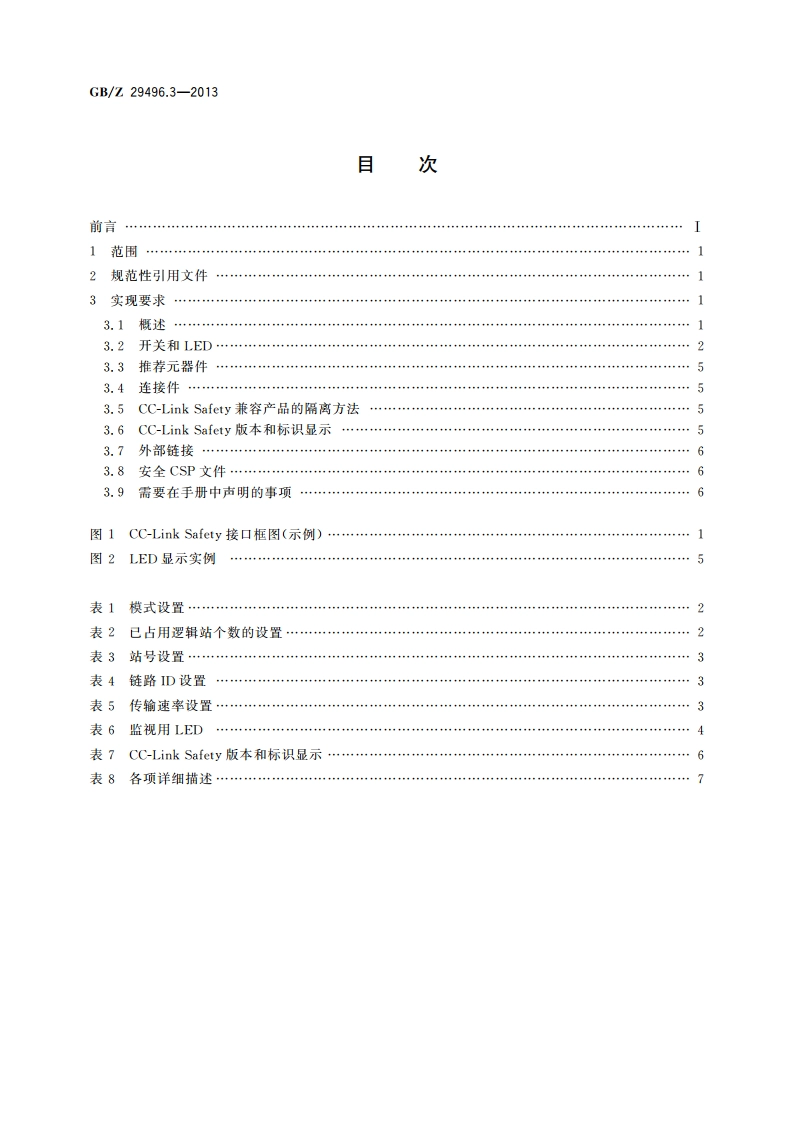

GB/Z29496.3-2013目次前言】范围12规范性引用文件3实现要求13.】概述13.2开关和LED3.3推荐元器件53,4连接件3.5CC-Link Safety兼容产品的隔离方法3.6CC-Link Safety版本和标识显示53.7外部链接63.8安全CSP文件63.9需要在手册中声明的事项6图1CC-Link Safety接口框图（示例）1图2LED显示实例5表1摸式设置2表2已占用逻辑站个数的设置2表3站号设置3表4链路D设置表5传输速率设置3表6监视用1E表7CC-Link Safety版本和标识显示6表8各项详细措述”7GB/Z 29496.3-2013前言GB/Z 29496控制与通信网络CC-Link Safety规范分为以下3个部分：第1部分：概述/协议；第2部分：行规；第3部分：实现。本部分为GB/Z29496的第3部分。本部分按照GB/T1.12009给出的规则起草。本部分修改采用CC-LINK协会标准BAP-C1603-002-CCC-Link Safety规范实现。本部分在技术内容上与原国际标准没有差异，为方便我国用户使用，在文本结构编排上进行了以下调整：一本部分修改采用原英文标准的第2部分BAP-C1603-002-C;重新改写了本部分前言；一根据文中引用标准情况，增加了第2章规范性引用文件；一将原文第2章实现要求作为本部分的第3章，并相应调整后续文本章条号。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本部分起草单位：机械工业仪器仪表综合技术经济研究所、北京和利时系统工程有限公司、清华大学、东风设计研究院有限公司、上海自动化仪表股份有限公司、重庆川仪自动化股份有限公司、中海石油研究中心、天华化工机械及自动化研究设计院、中国CC-Link用户组织。本部分主要起草人：王春喜、丁露、王麟琨、龚明、欧阳劲松、覃强、高镜媚、游和平、包伟华、田英明、罗安、王锦标、徐伟华、姜金锁。GB/Z 29496.3-2013控制与通信网络CC-Link Safety规范第3部分：实现范围GB/Z29496的本部分描述安全主站和安全从站设备为了满足CC-Link Safety的兼容性和互连所遵循的实现要求。本部分适用于自动化控制领域。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19760.2CC-Link控制与通信网络规范第2部分：CC-Link实现GB/T 19760.3CC-Link控制与通信网络规范第3部分：CC-Link行规3实现要求3.1概述本章中所提及的“要求”中所描述的项应在所开发的CC-Link Safety接口中实现。CC-Link Safety协议使用与CC-Link协议相同的物理层和数据链路层。相应地，CC-Link Safety接口与CC-Link接口具有相同的配置，其硬件结构如图1的示例所示。如果能够完成遵循CC-Link Safety协议的数据传输，则该接口的硬件结构无需按图1来执行。另外也可以用大规模集成电路(LSD)来开发接口。振荡器监视CPU定时器DMAC双端口总线RAM接收缓冲区接口缓冲区切换HDLC振荡器Safety装置侧分频器80 MHz硬件与软件ROM发送缓冲区DPLLRAM1/0口(寄存器)通信控制差错检查线路站号开关物理层媒体接口CC-Link Safety传输速率设定开关(RS-485)图1CC-Link Safety接口框图（示例）
