测量和控制数字数据通信 工业控制系统用现场总线 类型2：ControlNet和EtherNetIP规范 第2部分：物理层和介质 GBZ 26157.2-2010.pdf

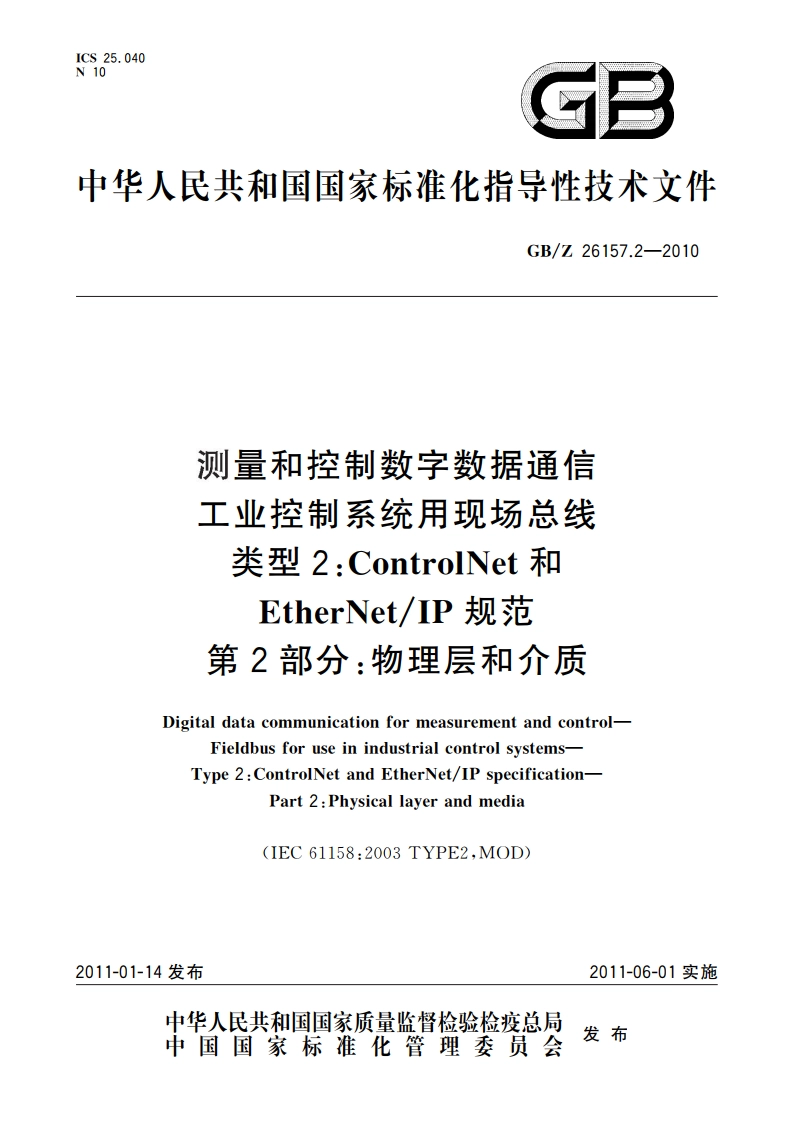

ICS25.040N10GB中华人民共和国国家标准化指导性技术文件GB/Z 26157.2-2010测量和控制数字数据通信工业控制系统用现场总线类型 2：ControlNet 和EtherNet/IP规范第2部分：物理层和介质Digital data communication for measurement and controlFieldbus for use in industrial control systemsType 2:ControlNet and EtherNet/IP specificationPart 2:Physical layer and media(IEC 61158:2003 TYPE2,MOD)2011-01-14发布2011-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/Z 26157.2-2010表2数据编码规则2表 3 pls_status_indication真值表44 Jabber indications4表5PLS至PMA接口的定义7表6传送控制线定义8表7接收器数据输出定义8表8接收器载波信号输出定义8表9同轴电缆接口传送规范9表10同轴电缆接口接收10表11同轴电缆接口概述11表12接收器输出定义13表13环境规范（资料性）15表14变压器电气规格16表15分支电缆规范19表16分接头规范19表17主干电缆规范20表18LS至PMA之间的接22表19传输控制线定义23表20光纤接口23表21环境规范23表22光纤信号规范24表23NAP要求26表24NAP连接器的针脚定义29GB/Z 26157.2-2010前言IEC61158:2003测量和控制数字数据通信工业控制系统用现场总线包括了10种现场总线类型：类型1：IEC技术报告；类型 2：ControlNet和 Ethernet/IP;类型3：PROFIBUS;类型 4：P-Net;类型5：FF HSE;一类型6：SwiftNet;类型7：WorldFIP;类型8：Interbus;类型9：FFAL;类型10：PROFINET。本指导性技术文件修改采用IEC61158:2003测量和控制数字数据通信工业控制系统用现场总线类型2：ControlNet和EtherNet/IP规范第2部分：物理层和介质。由于IEC61158系列标准将10种现场总线技术混合在一起进行编写，不便于国内的工程技术及相关人员对各种总线技术的阅读和理解，因此全国工业过程测量和控制标准化技术委员会在采用国际标准时，只采用了其中在国内有广泛应用的类型2：ControlNet和 EtherNet/IP规范的相关技术内容，并根据技术开发人员的习惯将其分为10个部分进行编写。在技术内容上与国际标准没有差异，为方便我国用户使用，在文本结构编排上进行了适当调整，并按GB/T1.1的要求进行编写。GB/Z26157测量和控制数字数据通信工业控制系统用现场总线类型2：ControlNet和EtherNet/IP规范分为如下10个部分：GB/Z26157.1一般描述；GB/Z26157.2物理层和介质；GB/Z26157.3数据链路层；GB/Z26157.4网络层及传输层：GB/Z26157.5数据管理；GB/Z26157.6对象模型：GB/Z26157.7设备行规；GB/Z26157.8电子数据表；GB/Z26157.9站管理：GB/Z26157.10对象库。本指导性技术文件为第2部分。本指导性技术文件由中国机械工业联合会提出。本指导性技术文件由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本指导性技术文件起草单位：机械工业仪器仪表综合技术经济研究所、清华大学、西南大学、北京钢铁设计研究总院、中国仪器仪表协会、中国机电一体化技术应用协会、上海自动化仪表股份有限公司、上V
