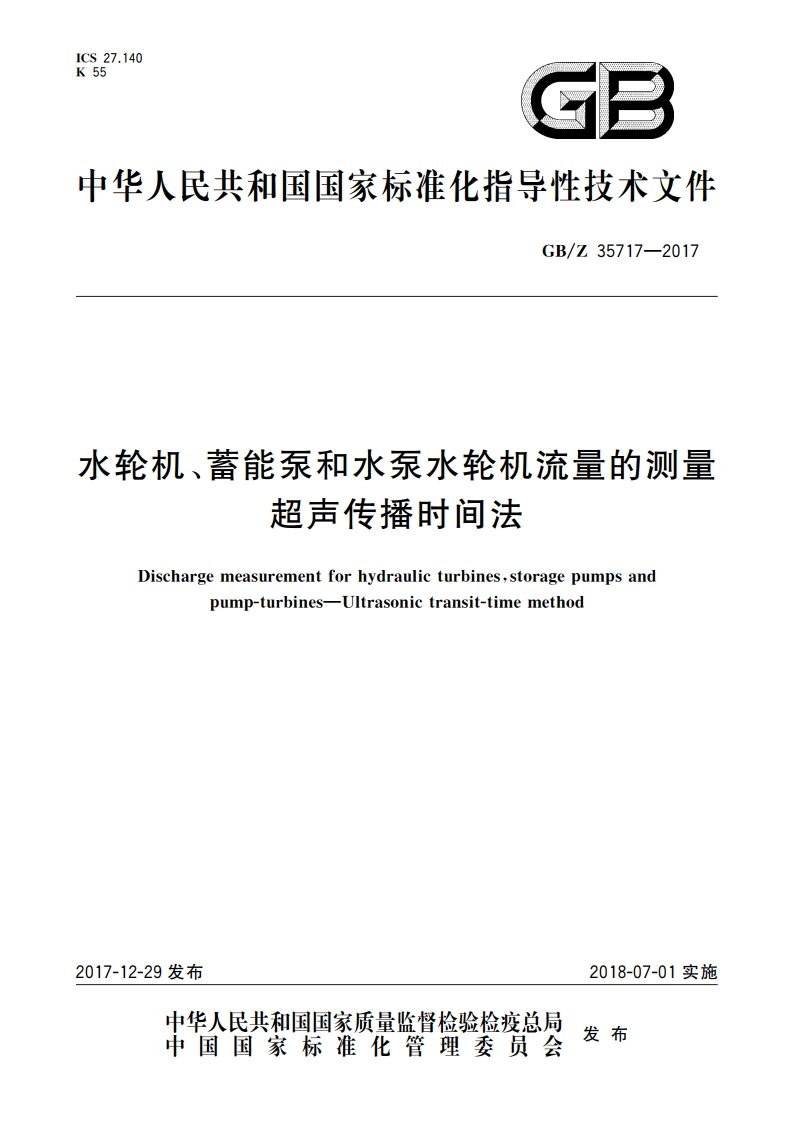

水轮机、蓄能泵和水泵水轮机流量的测量 超声传播时间法 GBZ 35717-2017.pdf

GB/Z35717-2017水轮机、蓄能泵和水泵水轮机流量的测量超声传播时间法1范围本指导性技术文件给出了水轮机、蓄能泵和水泵水轮机流量测量的超声传播时间法，包括测量原理、测试方法与校准、测量不确定度，本指导性技术文件适用于水轮机、蓄能泵和水泵水轮机的现场流量测量，流道为有压流道，断面为圆形或矩形，直径或等效直径不小于0.8；不适用于水轮机、蓄能泵和水泵水轮机模型试验的流量测量。本指导性技术文件适用于采用内贴式或外插式换能器的超声传播时间法测流装置（以下简称测流装置)的流量测量，不适用于采用外夹式换能器的超声流量计的流量测量。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJF1358一2012非实流法校准DN1000DN15000液体超声流量计校准规范IEC60041-l991水轮机、蓄能泵和水泵水轮机水力性能现场验收试验(Field acceptance tests todetermine the hydraulie performance of hydraulic turbines,storage pumps and pump-turbines)ISO12242:2012封闭管道中流体流量的测量液体超声传播时间法(Measurement of fluid flowin closed conduits-Ultrasonic transit-time meters for liquid)ASME PTC18-2011水轮机、水泵水轮机性能试脸规范(Hydraulic Turbines and Pump-TurbinesPerformance Test Codes)3术语和定义下列术语和定义适用于本文件。3.1超声传播时间法ltrasonic transit-time method利用超声在流体中顺流传播时间与逆流传插时间之差求出流速，进而通过流速与面积的乘积得到流量的方法。3.2超声换能器ultrasonic transducer在电信号作用下可产生超声输出，并可将超声信号转换为电信号的器件。3.3内贴式换能器build-in transducer利用焊接、螺栓等方式固定在流道内壁上的超声换能器。注：内贴式换能器也称为内附（敷）式换能器。1
