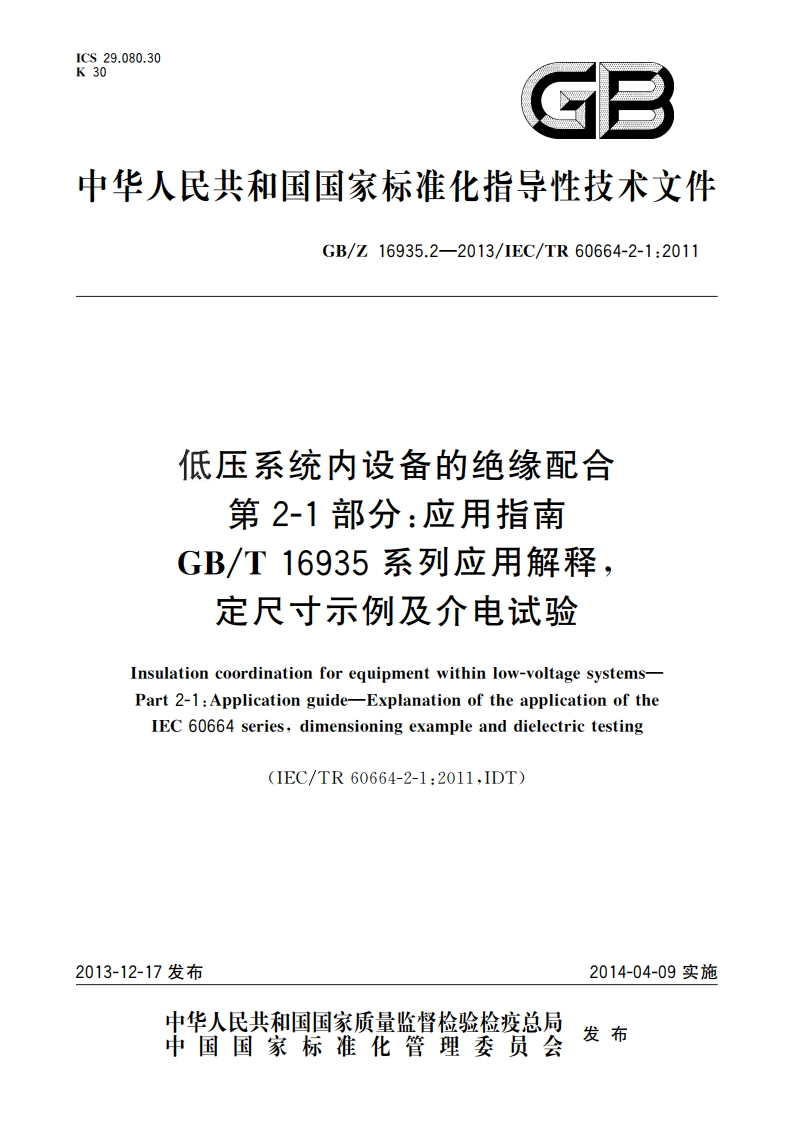

低压系统内设备的绝缘配合 第2-1部分：应用指南 GBT 16935系列应用解释定尺寸示例及介电试验 GBZ 16935.2-2013.pdf

GB/Z 16935.2-2013/IEC/TR 60664-2-1:2011引言本部分提供与绝缘配合相关的信息，GB/T16935系列标准对绝缘配合进行了描述，本部分将使技术委员会及制造商受益。本部分包含了确定设备电气间隙、爬电距离及固体绝缘的一般信息。本部分的目的在于当技术委员会及制造商应用GB/T16935系列标准时，突出该系列标准的应用，增进对该系列标准的理解。设备绝缘配合意味着估算电气间隙、爬电距离及固体绝缘的最小必要尺寸以确保设备在其使用寿命内的安全性，并考虑可预见的环境条件影响。理解GB/T16935系列标准所需考虑的主要因素包括：所需耐受的最大电压应力以避免在电气间隙上发生闪络；考虑电痕化的固体绝缘特性及环境条件。GB/T16935.3给出了改善爬电距离处微观环境的方法：穿过固体绝缘的电场应力，其与局部放电及节电损耗危险有关，介电损耗可导致由于过热产生的击穿危险。尤其是当跨过绝缘材料的最大峰值电压超过700V,且电场强度峰值超过1kV/mm时，技术委员会及制造商应考虑局部放电试验。由于随着频率上升，局部放电现象与介电损耗的重要程度随之上升，一项专门的标准GB/T16935.4适用于超过30kHz的频率。注：GB/T16935.4给出了频率超过30kHz时电气间隙、爬电距离、固体绝缘及试验的信息，需耐受的长时最大电压应力以避免绝缘材料表面发生电痕化；除电痕化外，在较高湿度环境条件下，闪络的重要性也随着爬电距离的减小而上升。GB/T16935.5引入了湿度水平对湿度对不超过2mm的电气间隙和爬电距离的影响进行分级。其他应力，如热、振动、机械冲击、辐射等也可影响使用中的绝缘材料的性能。技术委员会及制造商在对使用在特殊场合设备的试验进行规定时应考虑与此类应力相关的危险。GB/716935.2-2013/1EC/TR60664-2-1:2011低压系统内设备的绝缘配合第21部分：应用指南GB/T16935系列应用解释，定尺寸示例及介电试验1范围本部分规定了GB/T16935系列应用解释，定尺寸要求时的应用指南。需考虑的重要事项如下：)标称系统电压或徽定绝缘电压：b)产品过电压类别(OV cat.);c)任意类型过电压，d)电压频率：)固体绝缘材料特性：D污染等级与湿度水平。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16895.10一2010低压电气装置第4-44部分：安全防护电压骚扰和电磁骚扰防护(1EC60364-4-44:2007,1DT)GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理，要求和试验(IEC60664-1:2007,1DT)GB/T16935.3一2005低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污保护(IEC60664-3:2003,IDT)GB/T16935.4一2011低压系统内设备的绝缘配合第4部分：高频电压应力考虑事项(IEC60664-4:2005,1DT)GB/T16935.5一2008低压系统内设备的绝缘配合第5部分：不超过2mm的电气间隙和爬电距离的确定方法(IEC60664-5:2007,IDT)GB/T17045一2008电击防护装置和设备的通用部分(1EC61140:2001,IDT)IEC60085:2O07电气绝缘耐热性评估与指定(Electrical insulation一Thermal evaluation anddesignation)IEC60112:2o03固体绝缘耐电痕化指数和相比电痕化指数的测定方法(Method for the determi-nation of the proof and the comparative tracking indices of solid insulating materials).修正件1(2009)IEC602l6(all parts)电气绝缘材料耐热特性(Electrical insulating material-一Property ofthermal endurance)
