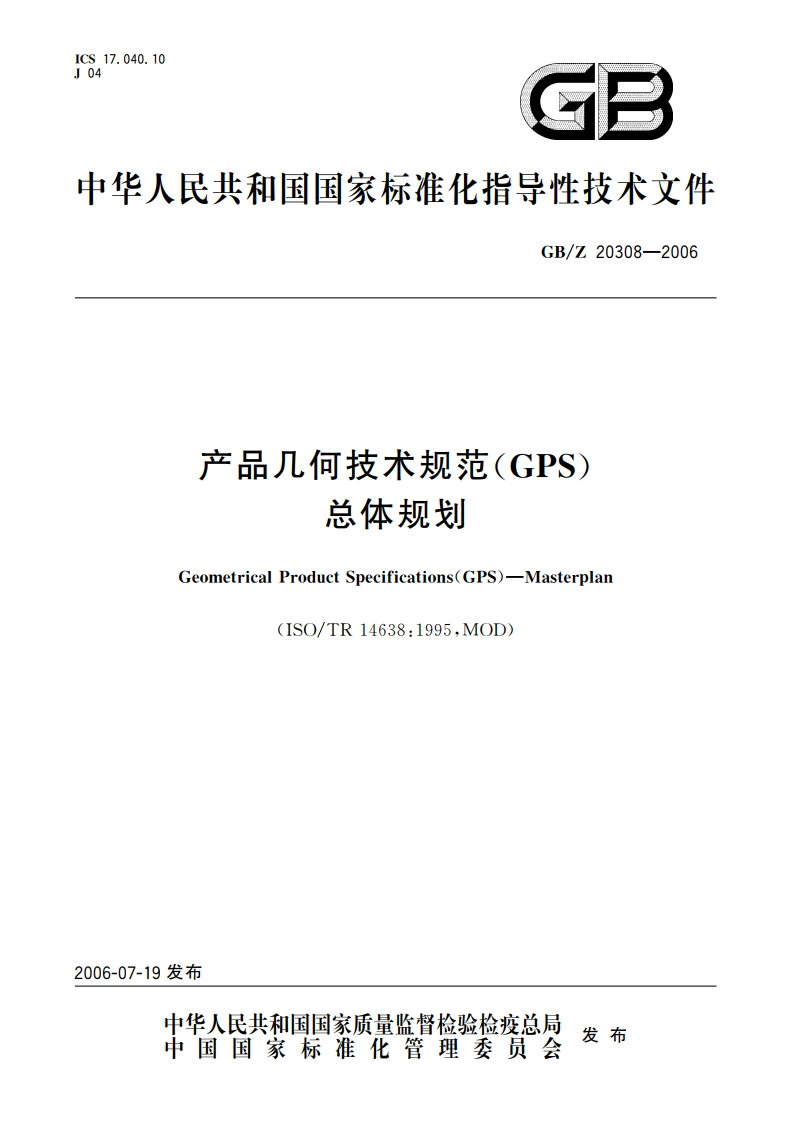

产品几何技术规范(GPS) 总体规划 GBZ 20308-2006.pdf

GB/720308-2006引言产品几何技术规范(Geometrical Product Specification and Verification,简称GPS)是针对所有几何产品建立的一个几何技术标准体系，它覆盖了从宏观到微观的产品几何特征，涉及产品开发、设计、制造、验收、使用以及维修、报废等整个生命周期的全过程。它由涉及产品几何特征及其特征量的诸多技术标准所组成，包括工件尺寸、几何形状和位置以及表面形貌等方面的标准。产品几何技术规范原隶属三个国际标准化组织的技术委员会(ISO/TC)负责的标准领域：1S0/TC3“极限与配合”：1S0/TC57“表面特征及其计量学”：ISO/TC10/SC5“尺寸和公差的表示法”。三个技术委员会分别有其各自的标准体系，由于各自工作的独立性，造成各技术委员会之间的工作出现了重复、空缺和不足，同时产生术语定义的矛盾、基本规定的差别以及综合要求的差异，使得产品几何标准之间出现众多不衔接和矛盾之处。1993年成立了ISO/TC3-10-57/HG“联合协调工作组”，对三个委员会所属范围的尺寸和几何特征领域内的标准化工作进行了协调和调整，提出了GPS的概念，并决定根据一个总体规划建立GPS标准结构。1995年TC3预布了ISO/TR14638“GPS总体规划(Masterplan)”,正式提出了GPS概念和标准体系的矩阵模型。1996年ISO/TMB“技术管理局”采纳了联合协调工作组(JHG)的建议，撤消了TC3、TC10/SC5和TC57三个技术委员会，将其合并成立了ISO/TC213,其工作任务是根据ISO/TR14638“GPS总体规划(Masterplan)”负责建立一个完整的GPS国际标准体系。ISO的GPS总体规划给出的标准体系框架涉及到的内容，主要与IS0/TC213职责范围之内的GPS标准及标准化工作相对应，其他标准化技术委员会在其标准中也会涉及到GPS,为便于更全面地阐述GPS标准，对涉及到ISO/TC213职责范围之外的几何技术标准及标准化工作，只是作为例子一提，并没有列人补充的GPS表格之内。本指导性技术文件采用同样原则，旨在给工业界的GPS用户和其他技术委员会提供与GPS有关的信息，有助于各方统一对GPS的认识和应用。GPS总体规划以标准框架结构确定了各标准在GPS标准体系中的位置和作用，其中的GPS通用标准的框架结构，是由许多基本的GPS几何特征的标准链组成的矩阵形式。各标准链按其规范要求分成多个链环，每个链环至少包括一个标准，它们之间相互关联，并与其他链环形成有机的联系。缺少任一链环的标准，都将影响该几何特征功能的实现，GPS通用标准矩阵共有618=108个单元，每一个单元都应至少包含一个标准。研究和制定这些单元中的相应标准是SO/TC213今后几年内的工作任务之一。为了说明单个标准在整个体系中的作用和与其他标准的联系，ISO/TC213要求制定的每个标准都要在附录里将标准中提出的和涉及其他标准的相关概念绘制成概念图，以明确相互之间的联系：并在体系的总框架和标准链的矩阵中标明其所属的GPS标准类别和在标准桂中影响的链环。本指导性技术文件是在对GPS理论有了一定的认识和研究的基础上，结合我国情况修改采用了ISO/TR14638:1995g产品几何技术规范(GPS)总体规划，为加快我国GPS标准体系的建设提供指导。需要说明的是：ISO/TC213经过近10年对GPS标准体系的研究，为进一步完善GPS标准总体规划，有意对ISO/TR14638:1995产品几何技术规范(GPS)总体规划进行修订。修订后的GPS标准休系将在标准链链环的设置上更明确地体现对偶性原则(Duality principle),即公差设计的规范过程和误差评定的检验认证过程相对应，把计量检验和设计规范集成在一起，以保证设计功能的实现和计量检定、校准及测量结果量值的可湖源性。为使标准链环之间的对偶关系更明晰化，链环数有可能由6个环增至为7个环。本指导性技术文件将根据技术的发展适时进行修订。
