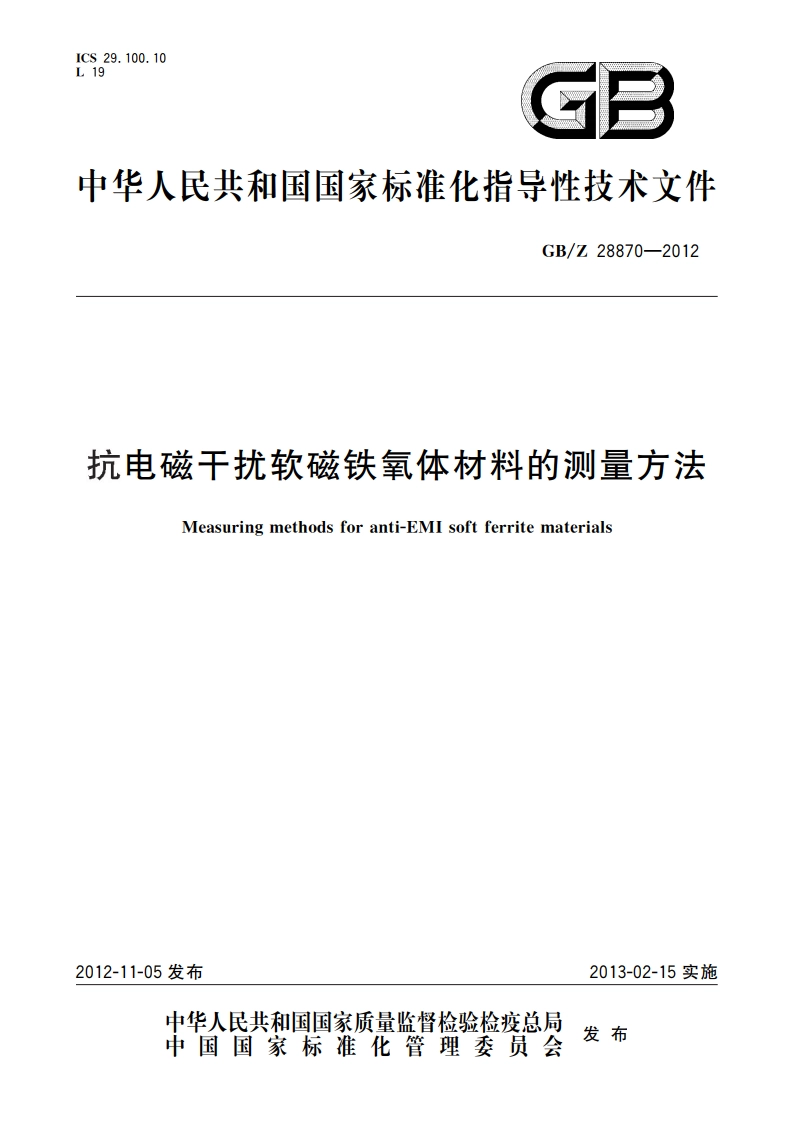

抗电磁干扰软磁铁氧体材料的测量方法 GBZ 28870-2012.pdf

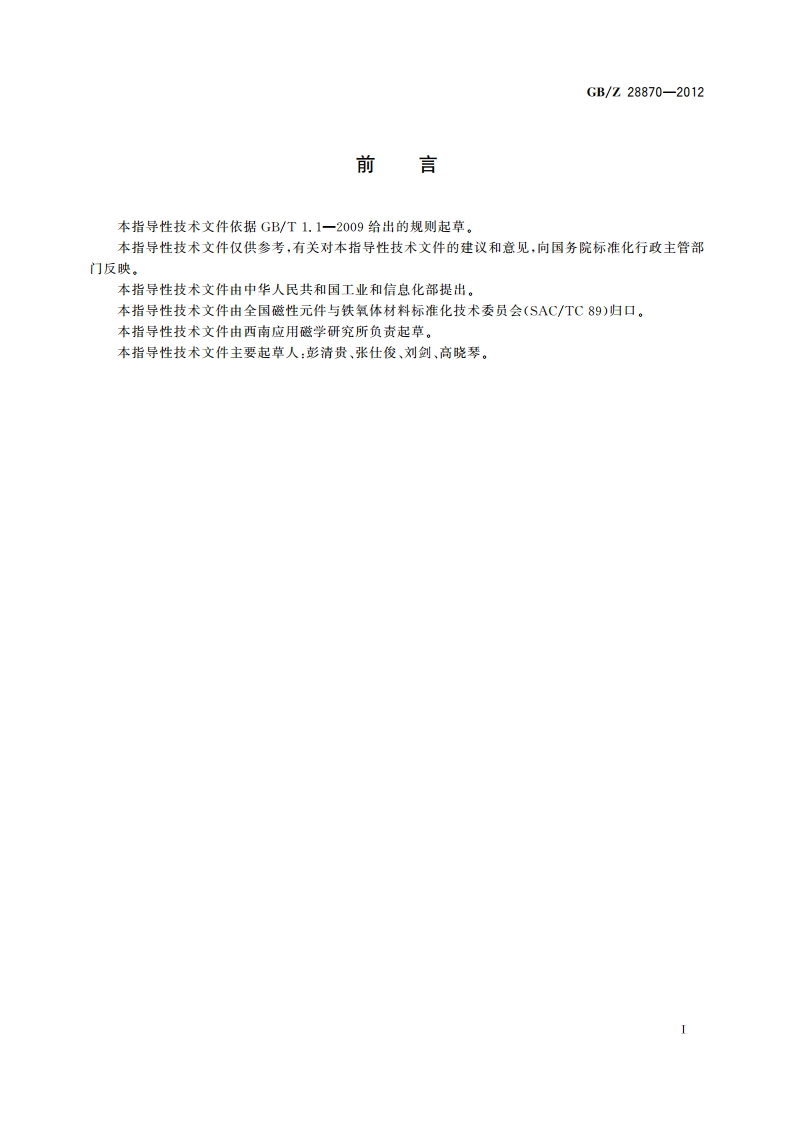

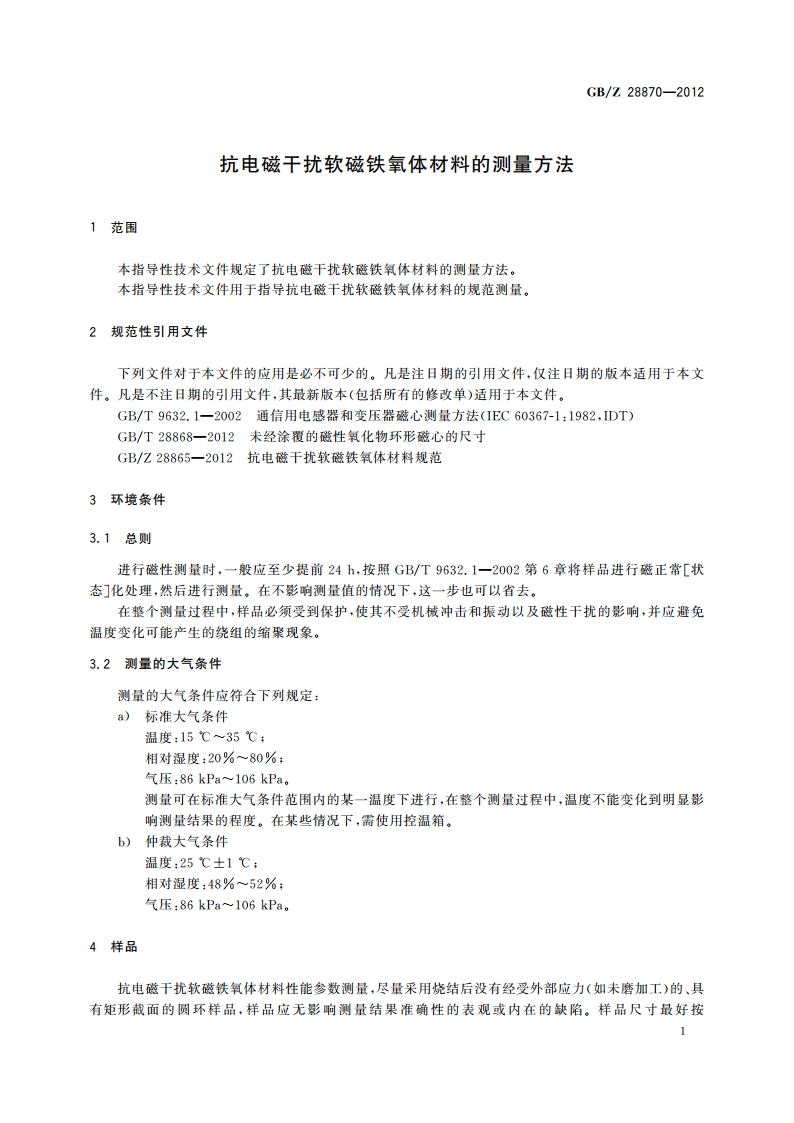

GB/Z28870-2012前言本指导性技术文件依据GB/T1.12009给出的规则起草。本指导性技术文件仅供参考，有关对本指导性技术文件的建议和意见，向国务院标准化行政主管部门反映。本指导性技术文件由中华人民共和国工业和信息化部提出。本指导性技术文件由全国磁性元件与铁氧体材料标准化技术委员会(SAC/TC89)归口。本指导性技术文件由西南应用磁学研究所负责起草。本指导性技术文件主要起草人：彭清贵、张仕俊、刘剑、高晓琴。GB/Z28870-20125.1.4测量程序起始磁导率应按下列测量程序进行：a）测量线圈首先在环形样品上包12层绝缘纸（如电容纸或黄蜡绸），然后在环形样品上均匀绕制测量线圈。在测量频率下，线圈本身的铜阻和分布电容应尽量低，以使线圈本身引起的测量误差可以忽略。推荐测试线圈的匝数见表1。表1磁心的测试频率、电感因数A与线圈匝数的对应关系频率AL匝数kHznH/N2101000011001000101001010010起始磁导率100的磁环应采用图1所示的短路同轴腔进行测试或对比。b)测量之前，应按3.1对样品进行磁正常状态化。c)按测量仪操作规程，把样品测量线圈接到仪器，频率f和电压U调到规定的值，测量电感量L,然后按式(1)计算。5.2复数磁导率5.2.1样品及测量条件样品及测试条件应符合下列规定：a)样品按第4章选取，如采用短路同轴测量法，样品尺寸应满足测量仪器的同轴夹具的要求。b)测量条件：测量频率f应满足材料规定要求。磁通密度峰值B0.5mT,波形应为正弦波。5.2.2方法原理复数磁导率的测量方法原理如下：a）绕线测量法按5.1.4a)绕制测试线圈，采用LCR测试仪或者阻抗分析仪按串联等效模式测量样品的电感量L和含样品线圈的损耗电阻R,计算复数磁导率的两个分量和。.(3)p=4LoA.N=(4)L(R-R)2xfuoA.Ntand=(6)3
