电磁兼容 安装和减缓导则 一般要求 GBZ 30556.1-2017.pdf

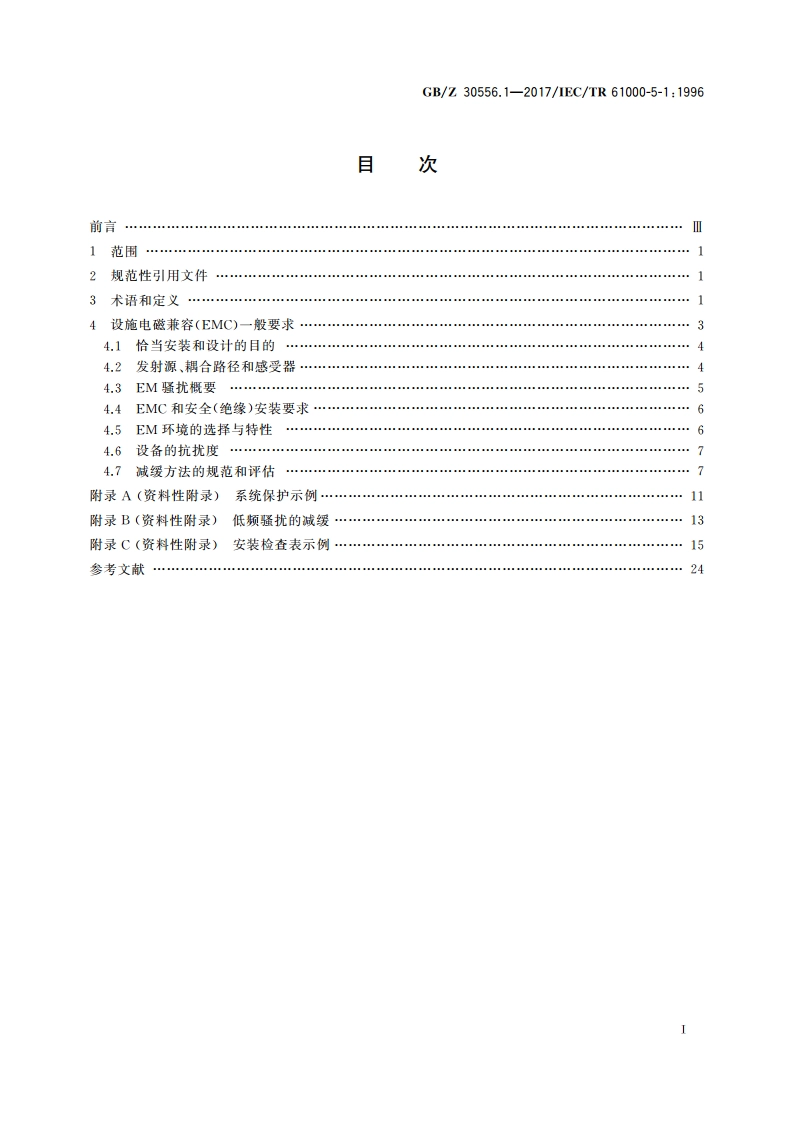

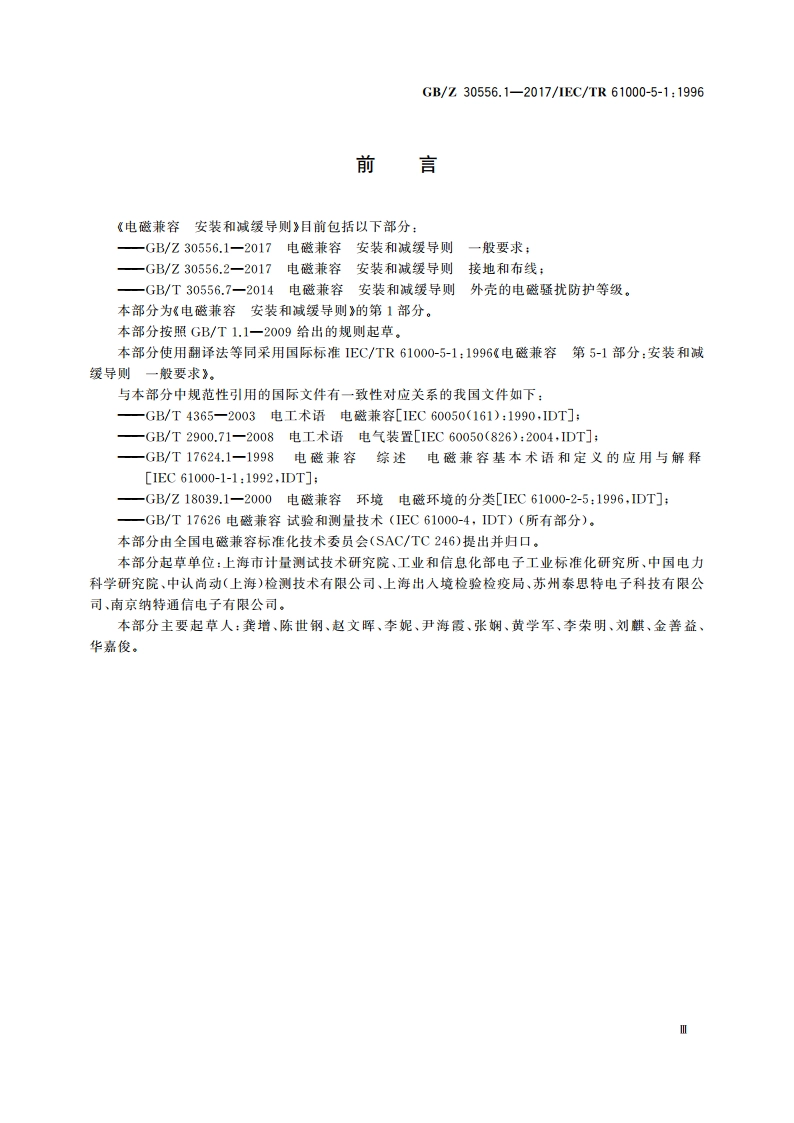

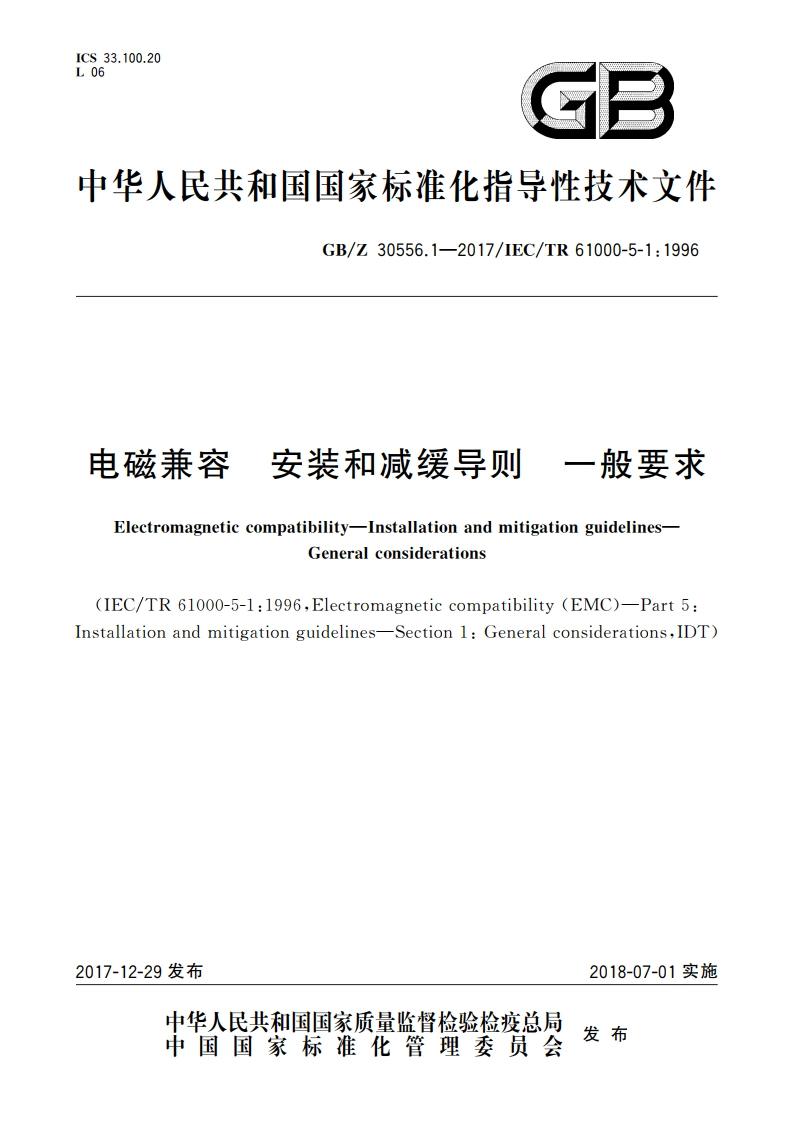

ICS33.100.20L06GB中华人民共和国国家标准化指导性技术文件GB/Z 30556.1-2017/IEC/TR 61000-5-1:1996电磁兼容安装和减缓导则一般要求Electromagnetic compatibilityInstallation and mitigation guidelinesGeneral considerations(IEC/TR 61000-5-1:1996,Electromagnetic compatibility(EMC)-Part 5:Installation and mitigation guidelines-Section 1:General considerations,IDT)2017-12-29发布2018-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/Z30556.1-2017/IEC/TR 61000-5-1:1996目次前言1范围12规范性引用文件13术语和定义14设施电磁兼容(EMC)一般要求34.1恰当安装和设计的目的44.2发射源、耦合路径和感受器44.3EM骚扰概要4.4EMC和安全（绝缘）安装要求4.5EM环境的选择与特性4.6设备的抗扰度74.7减缓方法的规范和评估7附录A(资料性附录)系统保护示例11附录B(资料性附录)低频骚扰的减缓13附录C(资料性附录)安装检查表示例15参考文献24GB/Z 30556.1-2017/IEC/TR 61000-5-1:1996前言电磁兼容安装和减缓导则目前包括以下部分：GB/Z30556.12017电磁兼容安装和减缓导则一般要求：GB/Z30556.22017电磁兼容安装和减缓导则接地和布线；GB/T30556.72014电磁兼容安装和减缓导则外壳的电磁骚扰防护等级。本部分为电磁兼容安装和减缓导则的第1部分。本部分按照GB/T1.1-2009给出的规则起草。本部分使用翻译法等同采用国际标准IEC/TR61000-5-1:1996电磁兼容第5-1部分：安装和减缓导则一般要求。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T43652003电工术语电磁兼容IEC60050(161):1990,IDT;GB/T2900.712008电工术语电气装置IEC60050(826):2004IDTGB/T17624.1-1998电磁兼容综述电磁兼容基本术语和定义的应用与解释IEC 61000-1-1:1992,IDT;GB/Z18039.1-2000电磁兼容环境电磁环境的分类IEC61000-2-5:1996.IDT;GB/T17626电磁兼容试验和测量技术(IEC61000-4,IDT)(所有部分)。本部分由全国电磁兼容标准化技术委员会(SAC/TC246)提出并归口。本部分起草单位：上海市计量测试技术研究院、工业和信息化部电子工业标准化研究所、中国电力科学研究院、中认尚动（上海）检测技术有限公司、上海出入境检验检疫局、苏州泰思特电子科技有限公司、南京纳特通信电子有限公司。本部分主要起草人：龚增、陈世钢、赵文晖、李妮、尹海霞、张娴、黄学军、李荣明、刘麒、金善益、华嘉俊。GB/Z30556.1-2017/IEC/TR 61000-5-1:1996电磁兼容安装和减缓导则一般要求1范围为了保证在工业、商业、居住环境中使用的电气和电子设备或系统的电磁兼容性(EMC),电磁兼容安装和减缓导则的本部分给出了减缓方法的一般要求和指南。适用于那些敏感电气或电子设备和系统及可能使周边总体电磁(EM)环境恶化的有高发射电平的设备的安装者、用户和一定范围内的制造商。主要适用于新的设施，但在经济条件允许的情况下，也适用于对现有设施的扩展和改进。对于一些特定问题的建议，将在电磁兼容安装和减缓导则的其他部分中给出。例如：接地系统包括接地电极和接地网络的设计和实施，将仪器或系统与大地或接地网络搭接的设计和实施，适用电缆的选择和安装，以及包括屏蔽壳体、高频滤波器、隔离变压器、浪涌保护装置等减缓措施的设计和实施。本部分给出的有关设施的EMC方面的建议，既不是设施安全方面的，也不是设施中电力的有效传输方面的。但是，有关EMC建议中也同时考虑了这两个主要方面。就提高已安装的敏感设备或系统的EMC而言，这两方面可以同时实施，并且与应用本部分推荐的做法和诸如IEC60364系列标准中那些相关的安全要求并无矛盾。因为每个设施都是独特的，所以对于特定的设施，设计者和安装者有责任选择最适用的相关建议。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC 60050(161):1990国际电工词汇第161章：电磁兼容 International Electrotechnical Vo-cabulary(IEV)-Chapter 161:Electromagnetic compatibilityIEC 60050(826):1982国际电工词汇第826章：建筑物的电器安装 International Electrotech-nical Vocabulary(IEV)-Chapter 826:Electrical installations of buildingsIEC61000-1-1:1992电磁兼容(EMC)第1部分：综述第1章：基本术语和定义的应用与解释Electromagnetic compatibility(EMC)-Part 1:General-Section 1:Application and interpretationof fundamental definitions and termsIEC61000-2-5:1995电磁兼容(EMC)第2部分：环境第5章：电磁环境的分类电磁兼容基础标准 Electromagnetic compatibility(EMC)-Part 2:Environment-Section 5:Classification ofelectromagnetic environmentsBasic EMC publicationIEC 61000-4 电磁兼容(EMC)第 4部分：试验和测量技术 Electromagnetic compatibility(EMC)-Part 4:Testing and measurement techniques(所有部分)IEC 61024-1:1990建筑物的雷电防护 第1部分：一般原则 Protection of structures againstlighting-Part 1:General principles3术语和定义IEC60050(161)和IEC60050(826)界定的术语和定义适用于本文件。本章末提供了缩略语列表。GB/Z 30556.1-2017/IEC/TR 61000-5-1:19963.1搭接bonding将设备、系统或设施中基本上处于等电位的外露导电部分和外部导电部件连接在一起的操作。3.2骚扰电平disturbance level在给定场所由所有骚扰源共同作用产生的电磁骚扰电平。IEV 161-03-09A3.3地earth;ground(USA)大地的导电土壤，其在任何点的电位通常取为零。IEV 826-04-013.4接地电极earth electrode与大地紧密接触并提供与大地电气连接的一个或一组导电结构件。IEV 826-04-023.5接地网络earthing network接地系统中不与土壤接触，而将设备、系统或设施连接到接地电极或其他接地装置上的导体。3.6接地earthing将设备、系统或设施外露的导电部分或其他所选择的导体与接地电极或接地装置连接的操作。3.7接地系统earthing system三维的接地电路。注：接地系统包括接地电极和接地网络两部分。3.8(电磁)兼容电平(electromagnetic)compatibility level规定的骚扰电平，在此电平具有可接受的、很高的电磁兼容概率。IEV 161-03-103.9设施facility为执行某些特殊功能、服务，或促进某些特别的目标而建立、建造、安装或设立的构筑物（如医院、工厂、机械等)。3.10抗扰度裕量immunity margin抗扰度限值与电磁兼容电平之比。IEV161-03-163.11抗扰度电平immunitylevel给定的最大电磁骚扰电平，将其用规定的方法施加到特定的装置、设备或系统时，不会发生运行性能降低。IEV 161/A 1.2.22
