吊顶工程通病.ppt

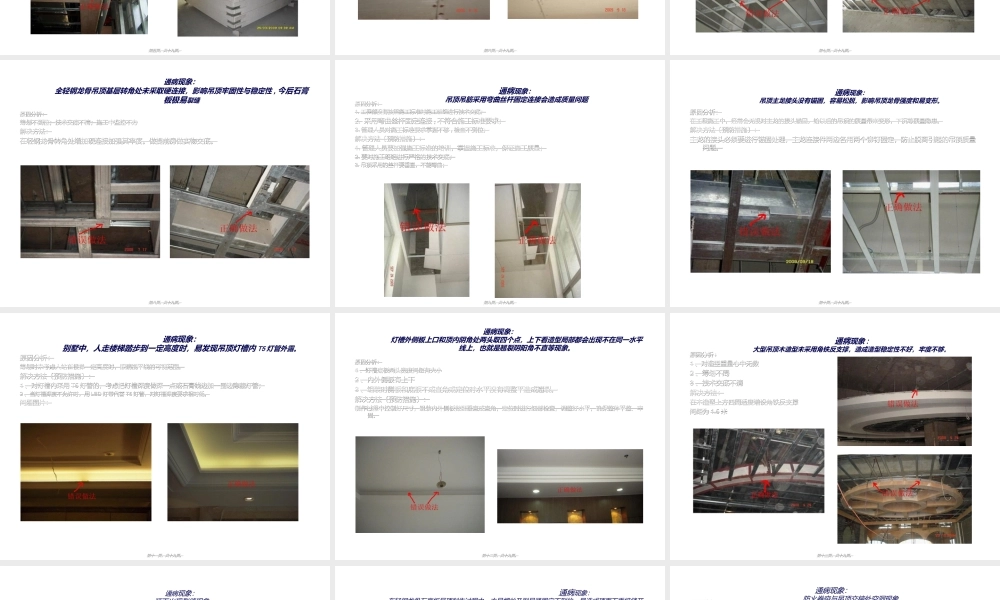

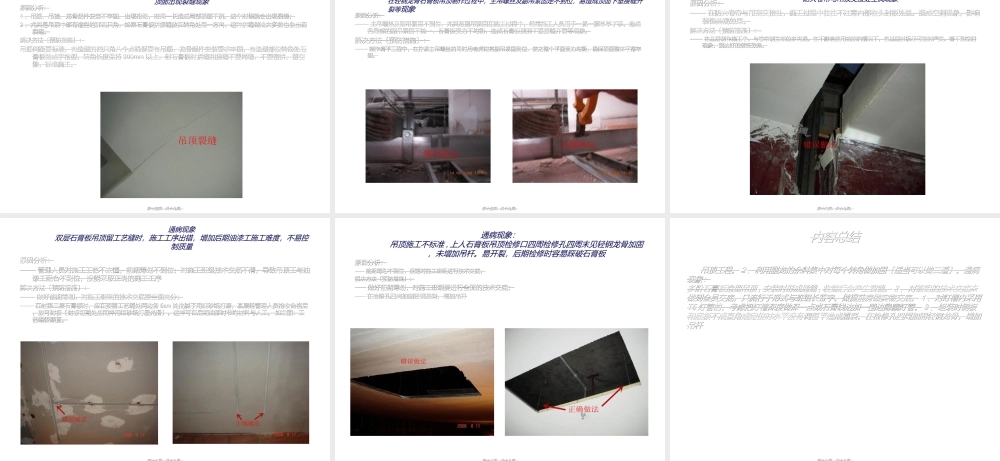

吊顶工程,撰写人人：胜利11人,第一页，共十九页。,第二页，共十九页。,第三页，共十九页。,第四页，共十九页。,通病现象：木工板造型顶90度转角处无采取加固措施,易开裂。,原因分析：工程部对公司的质量通病不熟知、又交底不清、同一个施工工艺，二个班组施工，结果就不一样。解决方法预防措施：1、必须对每个分项作全面的交底，并形成书面文字及图相结合；2、利用副龙的余料集中对每个转角做加固适当可以做二道；3、在转角两侧300mm内，各加一根吊筋，增加结构稳定性；4、造型在吊起时应注意使其四角受力均匀,并控制在同一水平面上；5、吊顶木作造型及吊顶由一个班组施工。,第五页，共十九页。,通病现象：多阶石膏板造型吊顶,安装时形成通缝,收缩后会产生裂缝,原因分析：1、管理人员无经验；2、未经筹划，交底不清;3、管理人员监控不力。解决方法：多阶之间按装石膏板必须错缝固定，互相之间要保持30公分之上的间距。,第六页，共十九页。,通病现象：轻钢龙骨吊顶主龙大吊与付龙挂钩未正反安装，封板后因石膏板自重易导致龙骨受力不平衡，影响吊顶平整度,原因分析：1、工人流动性较强，新进人员对施工标准了解不深，未培训就上岗；2、对班组的技术交底未做到全员交底，只流行于形式与班组长签字；解决方法预防措施：1、班组人员要组织先培训，合格后再上岗；2、做好前期筹划工作，对班组进行全员技术交底做样板做实物交底；3、轻钢龙骨吊顶主龙大吊与付龙挂钩二正一反都必须正反扣安装。,第七页，共十九页。,通病现象：全轻钢龙骨吊顶基层转角处未采取硬连接，影响吊顶牢固性与稳定性,今后石膏板极易裂缝,原因分析：筹划不到位；技术交底不清；施工中监控不力解决方法：在轻钢龙骨转角处增加硬连接加强其牢度。做提前房做实物交底。,第八页，共十九页。,通病现象：吊顶吊筋采用弯曲丝杆固定连接会造成质量问题,原因分析：1.工程部没有按照施工标准对施工班组进行技术交底；2.采用弯曲丝杆固定连接,不符合施工标准要求；3.管理人员对施工标准要求掌握不够,检查不到位；解决方法预防措施：1.管理人员要加强施工标准的培训，掌握施工标准，保证施工质量；2.要对施工班组进行严格的技术交底；3.吊顶采用的丝杆要垂直，不能弯曲；,第九页，共十九页。,通病现象：吊顶主龙接头没有锚固，容易松脱，影响吊顶龙骨强度和易变形。,原因分析：在工程施工中，经常会无视对主龙的接头锚固，给以后的吊顶的质量带来变形，下沉等质量隐患。解决方法预防措施：主龙的接头必须要进行锚固处理，主龙连接件两边各用两个铆钉固定，防止脱离引起的吊顶质量问题。,第十页，共十九页。,通病现象：别墅中，人走楼梯踏步到一定高度时，易发现吊顶灯槽内T5灯管外露。,原因分析：筹划时未考虑人站在楼梯一定高度时，眼睛视平线的可视范围。解决方法预防措施：1、对灯槽内采用T5灯管的，考虑把灯槽深度做深一点或石膏线边加一围边隐藏灯管；2、当灯槽深度不允许时，用LED灯带代替T5灯管，对灯槽深度要求相对低。问题图片：,第十一页，共十九页。,通病现象：灯槽外侧板上口和顶内阴角处两头取四个点，上下看造型局部都会出现不在同一水平线上，也就是翘裂阴阳角不直等现象。,原因分析：1、灯槽底板两头宽度间距有大小2、内外侧板有上下3、组装时侧板和底板不成直角或定位时水平没有调整平造成翘裂。解决方法预防措施：制作过程中控制好尺寸，组装内外侧板做到垂直成直角，定位时进行细部检查，调整好水平，确保整体平整、牢固。,第十二页，共十九页。,通病现象:大型吊顶木造型未采用角铁反支撑，造成造型稳定性不好，牢度不够。,原因分析:1、对造型重量心中无数2、筹划不周3、技术交底不清解决方法：在木造型上方四周适度增设角铁反支撑间距为1.5米,第十三页，共十九页。,通病现象：顶面出现裂缝现象,原因分析：1、吊筋、吊挂、龙骨配件安装不牢固、出现松动，时间一长造成局部顶面下沉，这个时候就会出现裂缝；2、尤其是吊顶中部有造型的那四只角，如果石膏板拼接缝放在转角处同一方向，这种拼缝做法大多数也会出现裂缝。解决方法预防措施：吊筋间距要标准，有造型的四只角八个点确保要有吊筋，龙骨配件安装要求牢固，有造型部位转角处石膏板划成手枪型，转角长度保持300mm以上，封石膏板时拼缝和接缝不要同缝，不要密拼、留空隙，标准施工。,第十四页，共十九页。,通病现象：在轻钢龙骨石膏板吊顶制作过程中，主吊螺丝及副吊紧固定不到位，易造成顶面下垂接缝开裂等现象,原因分析：主吊螺丝及副吊紧固不到位，尤其是副吊紧固在施工过程中，经常施工人员用手一抓一握草草了事。造成各局部的副吊紧固不统一，石膏板受力不均衡，造成石膏板顶面下垂接缝开裂等现象。解决方法预防措施：制作调平工程中，在拧紧主吊螺丝的同时用老虎钳将副吊紧固到位，使之整个平面受力均衡，确保顶面整体平整牢固。,第十五页，共十九页。,通病现象：防火卷帘与吊顶交接处空洞现象,原因分析：在防火卷帘与吊顶交接处，施工过程中往往不注意内部收头封板处里。造成空洞现象，影响装饰美观效果。解决方法预防措施：在基层制作施工中，与卷帘制按单位多沟通。在不影响使用功能的情况下，将基层封板尽可能封严实。看不到空洞现象，到达好的装饰效果。,第十六页，共十九页。,通病现象双层石膏板吊顶留工艺缝时，施工工序出错，增加后期油漆工施工难度，不易控制质量,原因分析：管理人员对施工工艺不太懂，前期筹划不到位；对施工班组技术交底不清，导致吊顶工与油漆工配合不到位，没能采取正确的施工工序解决方法预防措施：做好前期筹划，对施工班组的技术交底要全面充分；在封第二层石膏板时，应在预留工艺缝处两边各5cm处批腻子用细砂纸打磨，基层经管理人员检收合格后，放可封板封板切割处应同样用细砂纸打磨光滑。这样可在后期油漆时节约材料与人工。如左图：工艺缝较顺直。,第十七页，共十九页。,通病现象：吊顶施工不标准,上人石膏板吊顶检修口四周检修孔四周末见轻钢龙骨加固，未增加吊杆。易开裂，后期检修时容易踩破石膏板,原因分析：前期筹划不到位，没能对施工班组进行技术交底；解决方法预防措施：做好前期筹划，对施工班组要进行全面的技术交底；在检修孔四周加固轻钢龙骨，增加吊杆,第十八页，共十九页。,内容总结,吊顶工程。2、利用副龙的余料集中对每个转角做加固适当可以做二道。通病现象：多阶石膏板造型吊顶,安装时形成通缝,收缩后会产生裂缝。2、对班组的技术交底未做到全员交底，只流行于形式与班组长签字。做提前房做实物交底。1、对灯槽内采用T5灯管的，考虑把灯槽深度做深一点或石膏线边加一围边隐藏灯管。3、组装时侧板和底板不成直角或定位时水平没有调整平造成翘裂。在检修孔四周加固轻钢龙骨，增加吊杆,第十九页，共十九页。,
