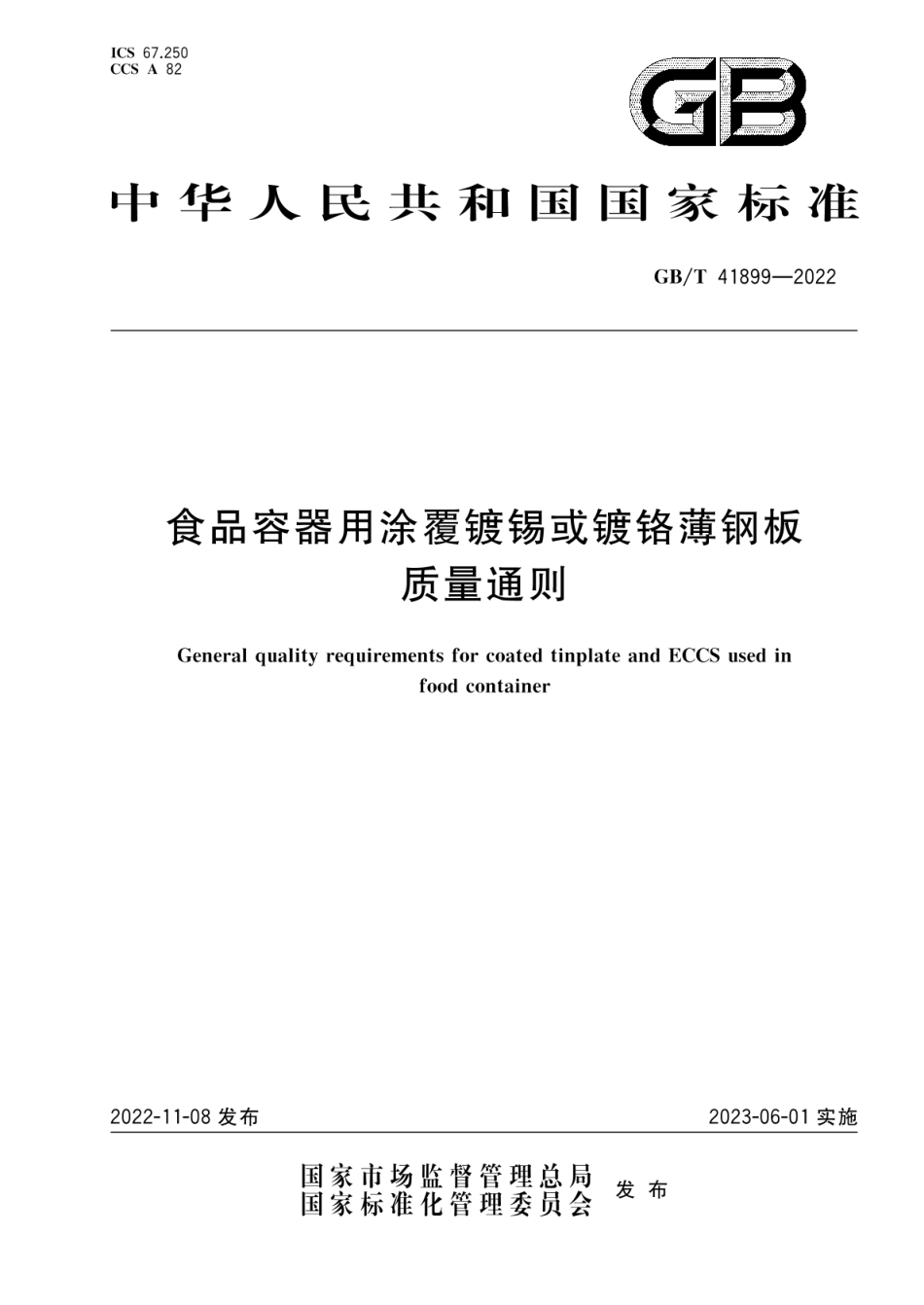

GB∕T 41899—2022 食品容器用涂覆镀锡或镀铬薄钢板质量通则.pdf

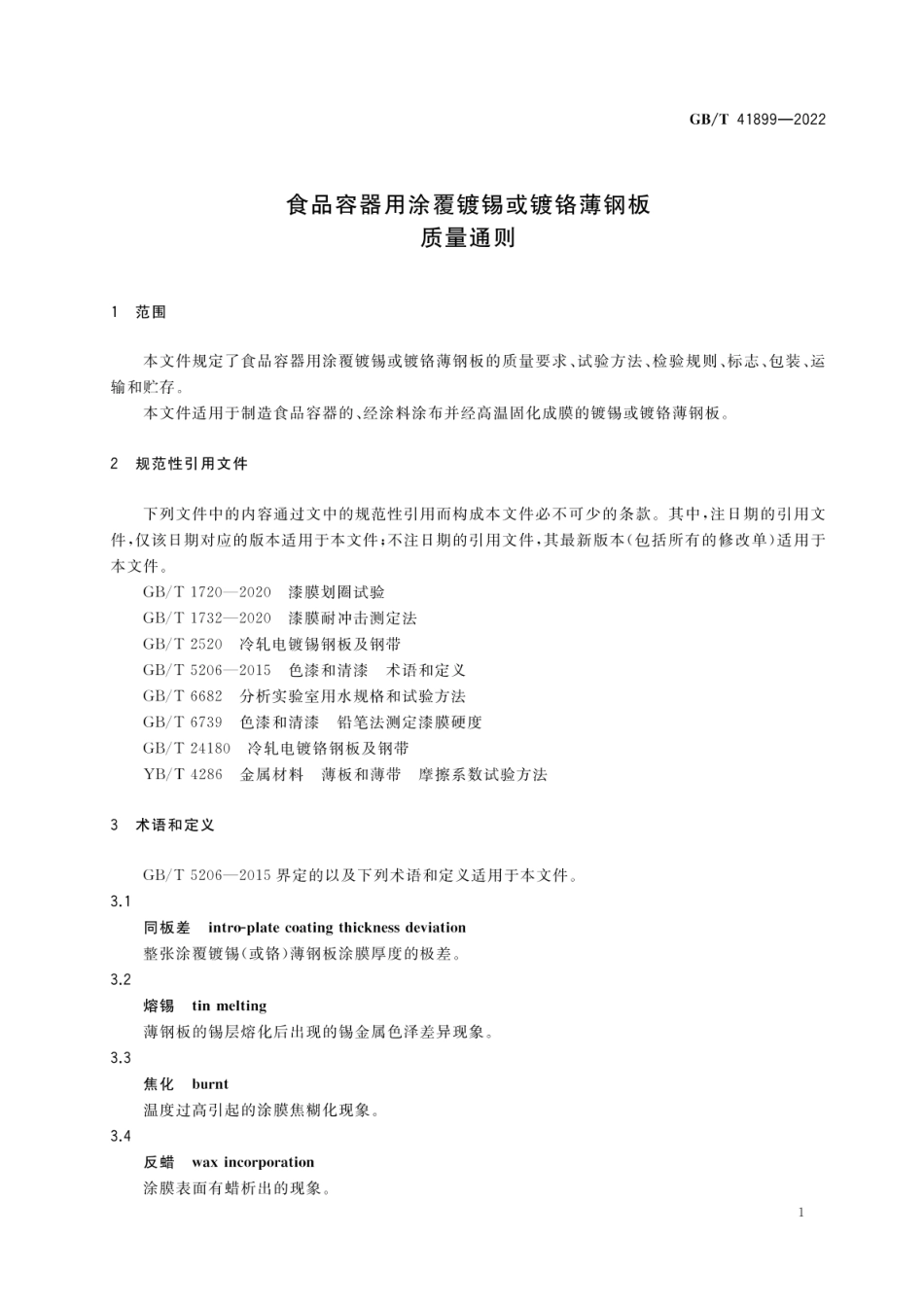

GB/T41899一2022食品容器用涂覆镀锡或镀铬薄钢板质量通则1范围本文件规定了食品容器用涂覆镀锡或镀铬薄钢板的质量要求、试验方法、检验规则、标志、包装、运输和贮存。本文件适用于制造食品容器的、经涂料涂布并经高温固化成膜的镀锡或镀铬薄钢板。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1720一2020漆膜划圈试验GB/T1732一2020漆膜耐冲击测定法GB/T2520冷轧电镀锡钢板及钢带GB/T5206一2015色漆和清漆术语和定义GB/T6682分析实验室用水规格和试验方法GB/T6739色漆和清漆铅笔法测定漆膜硬度GB/T24180冷轧电镀铬钢板及钢带YB/T4286金属材料薄板和薄带摩擦系数试验方法3术语和定义GB/T5206一2015界定的以及下列术语和定义适用于本文件。3.1同板差intro-plate coating thickness deviation整张涂覆镀锡（或铬）薄钢板涂膜厚度的极差。3.2熔锡tin melting薄钢板的锡层熔化后出现的锡金属色泽差异现象。3.3焦化burn温度过高引起的涂膜焦糊化现象。3.4反蜡wax incorporation涂膜表面有蜡析出的现象。1GB/T41899-2022及相关标准的规定。4.1.2涂料所采用的涂料如瓷漆或清漆应符合相关标准的规定。4.1.3其他辅料应符合相关标准的规定。4.2技术要求4.2.1外观4.2.1.1涂膜应光滑平整，色泽一致，不应有GB/T5206-2015定义的气泡、起皱、橘皮、缩孔、开裂以及本文件中定义的熔锡、焦化、反蜡、花斑、爆漆、粘片、异物、积尘、边沿堆料、漏涂、流平不良、滴料、污染痕迹、胶辊破损印痕等缺陷。4.2.1.2涂膜上不应有影响使用的烫伤、厚边、薄边(2.0mm以内)、杂质等缺陷。4.2.1.3涂膜上不应有穿透涂膜的擦伤。4.2.1.4单面涂覆的素铁面上不宜有支架印及带料。4.2.1.5留空带的位置和宽度的误差均应小于1.0mm,留空部位不应带料。4.2.2涂膜厚度涂膜厚度以单位面积的涂膜量表示，单位为克每平方米(g/m2),同板差应不大于供需双方约定的涂层厚度的最大值的10%。对涂膜厚度偏差有特定要求时，应由供需双方商定。4.2.3附着力4.2.3.1清漆清漆的附着力应符合表1的规定。表1清漆附着力要求单位为克每平方米涂膜厚度X附着力要求X10不低于3级注1：附着力是指杀菌前的附着力。注2：需求方对涂膜附着力有特定要求时，由供需双方商定。注3：需要做杀菌后附着力的供需双方商议测试。4.2.3.2色漆色漆的附着力应符合表2的规定。3
