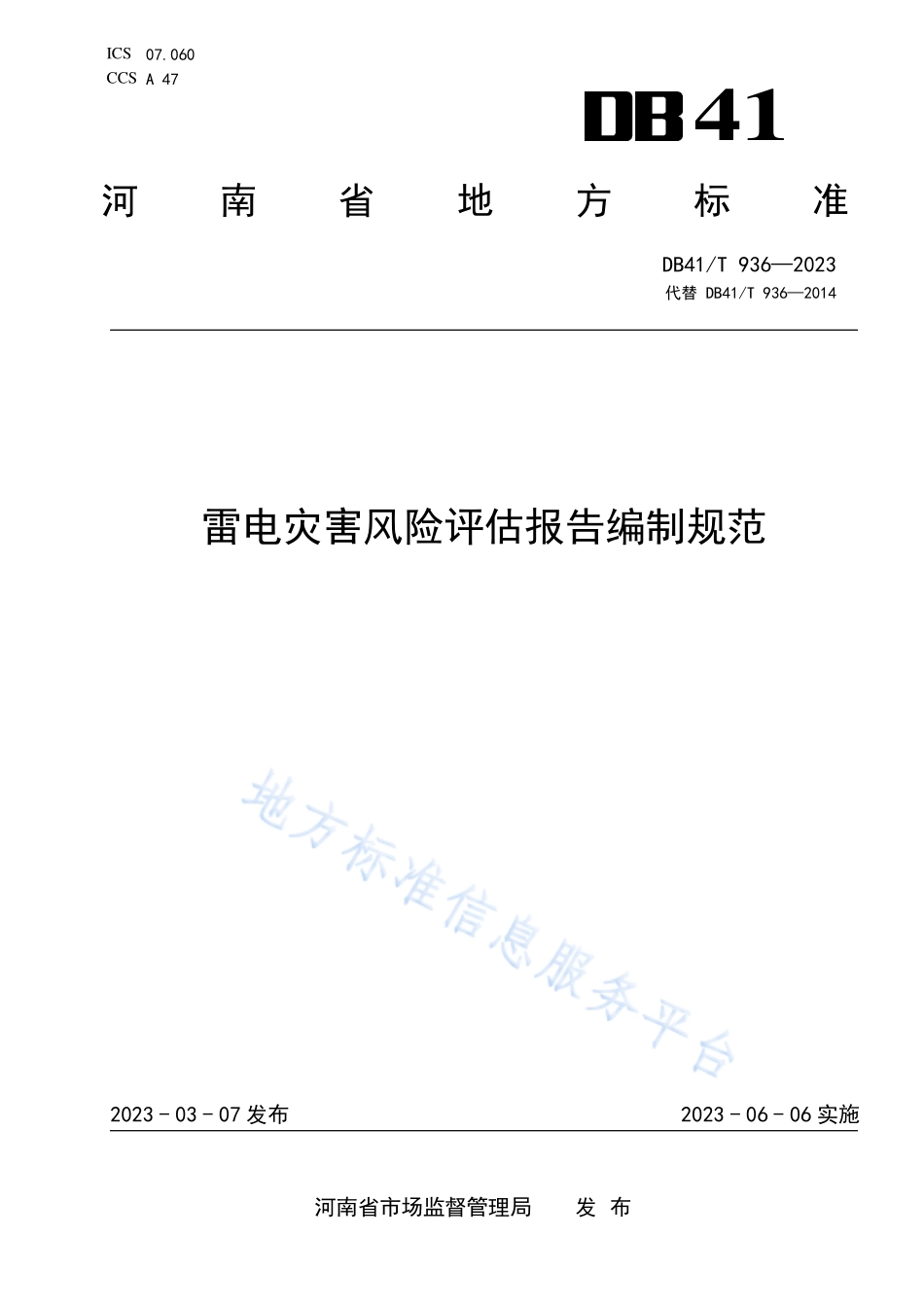

ICS 07.060 CCS A 47 41 河南省地方标准 DB41/T 9362023 代替 DB41/T 9362014 雷电灾害风险评估报告编制规范 2023-03-07 发布 2023-06-06 实施 河南省市场监督管理局 发 布 DB41/T 9362023 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 分类.1 5 编制要求.2 6 编制内容.3 附录 A（资料性）雷电灾害风险评估报告格式.6 DB41/T 9362023 II 前言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。本文件代替DB41/T 9362014雷电灾害风险评估报告编制规范。与DB41/T 9362014相比主要技术变化如下：修改了范围（见第 1 章，2014 年版的第 1 章）；更新了规范性引用文件 GB/T 21714.2和 QX/T 85，增加了规范性引用文件GB/T 33629和 DB41/T 1978，删除了部分规范性引用文件（见第 2 章，2014 版的第 2 章）；更改了“雷电灾害风险评估”的定义，并增加了来源，删除了部分术语（见第 3 章，2014 版的第 3 章）；更改了“分类”一章（见第 4 章，2014 版的第 4 章）；将“基本规定”改为“编制要求”，并将 2014 版的有关内容更改后纳入（见第 5 章，2014 版第 5 章、6.3、6.4 和 6.5）；删除了“编制方法”一章，将其内容修改后合并至 5.3 和 6.5.3（见第 6 章，2014 版第 6 章）；删除了“预评估报告”、“方案评估报告”和“现状评估报告”，增加了关于“区域雷电灾害风险评估”和“建筑物雷电灾害风险评估”的内容；（见第 6 章，2014 版的 7.1、7.2 和7.3）；增加了“封面”、“著录项”、“声明”、“前言”和“正文”的内容要求（见 6.1、6.2、6.3 和 6.4）；增加了“概述”的内容，并将 2014 版的有关内容修改后纳入（见 6.5.1，2014 版的 7.5.1）；更改了“评估流程和方法”的内容，并将 2014 版的有关内容合并纳入（见 6.5.3，2014 版 6、7.5.3 和 7.5.5）；将“大气雷电环境评价”改为“雷电环境评价”，并将 2014 版的内容进行修改（见 6.5.4，2014 版 7.5.4）；在“雷电灾害风险计算”中增加了区域雷电灾害风险评估的内容，并将 2014 版的内容进行合并纳入（见 6.5.5，2014 版 7.5.6）；增加了“防雷措施和建议”，并将2014版的有关内容修改后合并纳入（见6.5.7，2014版7.5.8、7.5.9 和 7.5.10）；增加了“防雷安全管理指导建议”（见 6.5.8，2014 版 7.5.10）；更改了“附件”的内容（见 6.6，2014 版 7.6）。本文件由河南省气象标准化委员会提出并归口。本文件起草单位：河南省气象灾害防御技术中心（河南省防雷中心）、河南省现代防雷有限公司、郑州飞世尔科技有限公司。本文件主要起草人：程丽丹、赵战友、李鹏、杨美荣、郭佳宾、卢逸言、张瑞斌、李森、栾卫红、吕建菲、田金华、张玉桦、蒋超、王玮、何巍、张明明、吕国锋、孙欣、王文博。本文件于2014年首次发布，本次为第一次修订。DB41/T 9362023 1 雷电灾害风险评估报告编制规范 1 范围 本文件规定了雷电灾害风险评估报告的分类、编制要求和编制内容。本文件适用于雷电灾害风险评估报告的编制。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 21714.22015 雷电防护 第2部分：风险管理 GB/T 329362016 爆炸危险场所雷击风险评价方法 GB/T 336292017 风力发电机组 雷电防护 GB 503432012 建筑物电子信息系统防雷技术规范 GB 506892011 通信局（站）防雷与接地工程设计规范 NB/T 310392012 风力发电机组雷电防护系统技术规范 QX/T 852018 雷电灾害风险评估技术规范 DB41/T 19782020 文物建筑雷电灾害风险评估方法 3 术语和定义 GB/T 21714.22015和QX/T 852018界定的以及下列术语和定义适用于本文件。3.1 雷电灾害风险评估 根据雷电特性及其致灾机理，分析雷电对评估对象的影响，提出降低风险措施的评价和估算过程。来源：QX/T 852018，3.1.1 3.2 雷电灾害风险评估报告 根据项目委托单位提供的相关资料，结合所在地气象资料和现场勘查情况，通过综合分析和科学判断，编制出的包含雷电损害性分析、雷电环境评价、雷电灾害风险计算、雷电灾害风险评估结论及防护建议等主要内容的文书。4 分类 雷电灾害风险评估根据评估对象的类型分为区域雷电灾害风险评估和建筑物雷电灾害风险评估。4.1 区域雷电灾害风险评估适用于以下情况：4.2 a)由多个单体构成的评估对象；b)包含多种属性、特征或使用性质的评估对象；DB41/T 9362023 2 c)输油输气管道、轨道交通系统等长输管道或线路。建筑物雷电灾害风险评估适用于单体建筑。4.3 应根据评估的内容进行雷电灾害风险评估报告的编制。4.4 5 编制要求 基本要求 5.1 雷电灾害风险评估报告（以下简称“评估报告”）编制应遵循科学性、完整性和真实性原则。评估报告编制应文字简洁、格式规范，宜采用图、表来反映资料信息，评估报告应由封面、著录项、声明、前言、目录、正文和附件等组成。评估报告格式及各部分式样参见附录A。内容要求 5.2 评估报告应包括但不限于第6章所列内容。对复杂项目或跨行业建设项目进行雷电灾害风险评估时，可根据需要编制专项风险评估报告，对特殊技术问题编制专题技术报告。资料收集及使用要求 5.3 5.3.1 所用资料应依法依规获取，应注明资料来源。5.3.2 评估单位应收集以下基础资料：a)评估对象所在地地理、地质、地貌、土壤、水文及周边环境等资料；b)评估对象所在地历史雷电灾害案例；c)评估对象所在地雷暴观测、闪电定位系统数据等气象资料。气象资料应包括最近年份，雷暴日数连续不少于 30 年，闪电定位资料连续不少于 10 年。5.3.3 区域雷电灾害风险评估除收集 5.3.2 规定的基础资料外，还应收集评估对象的控制性规划。5.3.4 建筑物雷电灾害风险评估除收集 5.3.2 规定的基础资料外，还宜收集以下资料：a)评估对象的设计文件、地勘报告等相关资料；b)评估对象所在区域爆炸火灾危险场所等次生灾害源的分布情况；c)评估对象内人员及分布情况；d)评估对象内建筑物、主要设备、原材料、中间物、产品或服务、经营物品的经济价值及因项目终端服务造成的间接影响价值；e)评估对象的雷电防护措施、雷电灾害应急处置预案以及防雷装置维护等管理制度。校核和审批流程 5.4 5.4.1 评估报告完成后应经单位主要负责人或其委托的负责人签发，并加盖单位公章。5.4.2 评估报告应经校核人初审，技术负责人和项目负责人终审方能打印文本，应有项目负责人、技术负责人、校核人和各参与人员的签字或电子签章。5.4.3 一份完整的评估报告，应按图 1 规定的流程校核审批后才能交付。DB41/T 9362023 3 图1 评估报告校核审批流程图 6 编制内容 封面 6.1 应包括项目名称、报告书编号、委托单位、评估机构和报告书完成日期。著录项 6.2 应包括项目名称、报告书编号、参与人员、报告编制日期及加盖公章处。其中参与人员应取得有关主管部门颁发的从事防雷相关专业的资格或资质证明，并获得评估机构签发的具有法律效力的授权委托书或岗位任命书。声明 6.3 应包括评估报告无效或有效的情况说明、报告的有效期等。前言 6.4 应包括评估背景、任务来源、总体要求和目标等。正文 6.5 6.5.1 概述 6.5.1.1 概述应包括雷电灾害风险评估概述和项目概述。6.5.1.2 雷电灾害风险评估概述应包括定义、分类、作用、主要内容、工作流程、技术流程和评估依据。评估报告编制 初审 终审 打印文本 有关人员在评估报告上签字 签发人在评估报告上签字 在评估报告上盖单位公章 委托单位 评估单位存档 否 否 是 是 DB41/T 9362023 4 6.5.1.3 项目概述应包括项目的地理位置、所在区域的气候特征及地质地貌、周边环境状况、土壤电阻率采集情况、评估范围、人员活动范围及时段、建筑功能特性、电子电气系统及特殊区域的说明等。建筑物雷电灾害风险评估还应包括建筑物的结构类型、内部存放物品、用途、服务设施类型以及所采取的防护措施等内容。6.5.2 雷电损害性分析 应包括雷电成因、危害机理和类似项目的雷电灾害分析。6.5.3 评估流程和方法 6.5.3.1 根据评估对象的类别选择对应的标准和方法进行评估流程的制定和评估报告的编制。6.5.3.2 区域评估报告应按 QX/T 852018 规定的评估方法和程序编制。6.5.3.3 建筑物评估报告应按 GB/T 21714.22015 和 QX/T 852018 规定的评估方法和程序编制。特殊性质的建筑物参照下列方法进行评估：a)风电项目的评估报告，应按 GB/T 336292017 和 NB/T 310392012 规定的评估方法和程序编制；b)建筑物电子信息系统的评估报告，应按 GB 503432012 规定的评估方法和程序编制；c)通信局（站）的评估报告，应按 GB 506892011 规定的评估方法和程序编制；d)爆炸和火灾危险场所的评估报告，应按 GB/T 329362016 规定的评估方法和程序编制；e)文物建筑的评估报告，应按 DB41/T 19782020 规定的评估方法和程序编制。6.5.3.4 对建筑物雷电灾害风险评估中的复杂项目或不在以上类别之中的项目，宜参照相关设计、评估规范，根据风险程度、功能区布置和重要性等将项目划分为不同敏感区，对每个敏感区进行单独评估。6.5.4 雷电环境评价 应根据QX/T 852018中6.1的规定进行项目及周边的雷电环境评价。6.5.5 雷电灾害风险计算 6.5.5.1 区域雷电灾害风险评估应根据 QX/T 852018 附录 A 的方法确定评估指标及其危险等级，并进行隶属度分析和权重计算，得到区域雷电灾害风险等级和各风险因子权重占比。6.5.5.2 建筑物雷电灾害风险评估应根据相应规范选取风险影响因子，计算年平均雷击次数、损害概率、损失量及相应风险值。6.5.6 评估结论 6.5.6.1 应对项目所在地的雷电活动时空分布特征、雷电流散流分布特征和雷电电磁环境风险进行总结。6.5.6.2 除 6.5.6.1 的结论外，区域评估报告还应根据各风险因子的权重占比确定雷电防护的侧重点。6.5.6.3 除 6.5.6.1 的结论外，建筑物雷电灾害风险评估报告还应根据 6.5.5.2 的计算结果，与 QX/T 852018 附录 D.3 的风险容许值比较，确定是否需要防雷以及采取防护措施的成本效益。6.5.7 防雷措施和建议 6.5.7.1 区域评估报告应根据 6.5.6.1 和 6.5.6.2 的结论，确定区域内建筑物防雷等级以及从如何减少雷电高风险因素对区域的影响、敏感企业的布局规划、雷电防护装置的设计重点、项目施工时段安排、项目生产运营等方面，按规划设计、施工和运营三个阶段给出相应的措施或建议。DB41/T 9362023 5 6.5.7.2 建筑物雷电灾害风险评估报告应根据6.5.6.1和6.5.6.3的结论，针对项目存在的雷击风险，分析防雷装置的设计方案或现有防护措施是否存在隐患，并根据 GB/T 21714.22015 中 5.7 的要求提出整改建议。6.5.8 防雷安全管理指导建议 应根据评估对象的属性及相关规范给出科学
