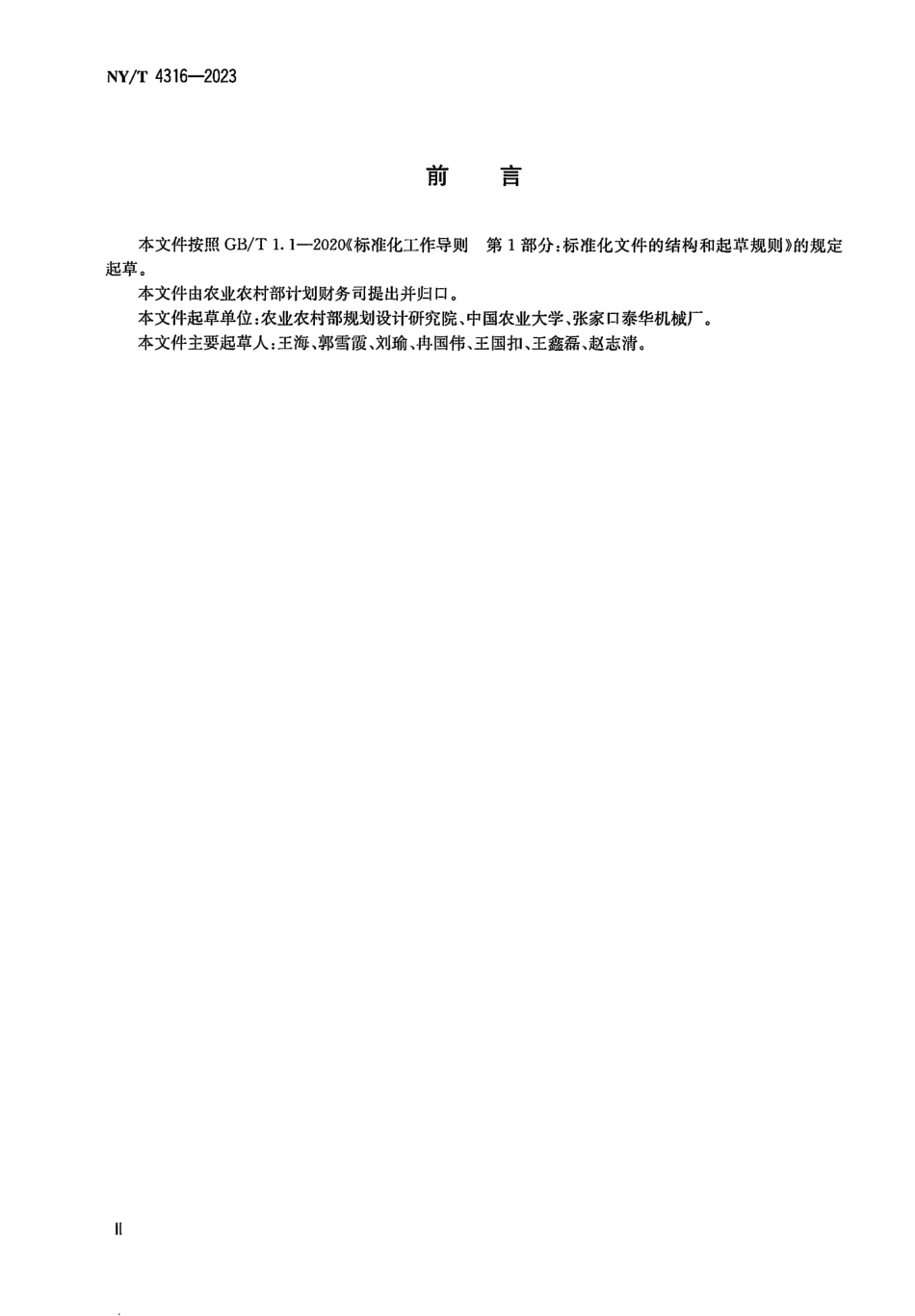

NY/T4316-2023前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由农业农村部计划财务司提出并归口。本文件起草单位：农业农村部规划设计研究院、中国农业大学、张家口泰华机械厂。本文件主要起草人：王海、郭雪霞、刘瑜、冉国伟、王国扣、王鑫磊、赵志清。NY/T4316-2023采用透光覆盖材料作为全部或部分围护结构，具有一定环境调控设备，用于抵御不良天气条件，保证作物能正常生长发育的设施。按透光覆盖材料可分为玻璃温室和塑料温室。来源：GB/T23393-2009,3.83.2平板型集热器flat plate collector吸热体表面基本为平板形状的非聚光型太阳能集热器。来源：GB/T12936-2007,7.53.3真空管集热器evacuated tube collector采用透明管（通常为玻璃管）并在管壁与吸热体之间有真空空间的太阳能集热器。来源：GB/T12936-2007,7.203.4储放热装置 heat storage and release device用于太阳能集热能量储存和释放的装置。4基本要求4.1应符合地面平整、环境条件和日照时长要求。4.2应符合温室使用功能、产品质量、生产适用性和经济合理性要求。4.3应符合强度、刚度、使用寿命、安全卫生和性能稳定要求。4.4应符合抗腐蚀、抗地震、防冻、防过热、防雷电和防火要求。5选址要求5.1应光照条件好、太阳能辐射强度高、交通便利、水源和电源充足。5.2应地势平坦、开阔、远离高大建筑物或其他影响温室采光的设施。5.3上风向和周边应无严重粉尘、有害气体、放射性物质及其他污染源。5.4应避开洪涝、泥石流以及多冰雹、雷击和风口等地段。6工艺设计6.1应符合“太阳能集热热能储存热能释放温室供热”流程要求。6.2应符合温室生产工艺、规模化和优质高效生产要求。6.3应根据温室使用功能和用途，配置工艺条件和设施设备。6.4应绘制工艺流程图、设施和设备布置图、管道配置图和基础图等设计图纸。6.5应编制产品名称、规格型号、结构尺寸、运行能力、性能指标、配套动力和生产厂家等设施设计说明和设备清单。7总体设计7.1总体设计应提出设计思路、方案设计、主要技术经济指标及结构设计。7.2设计思路应根据项目任务要求提出需要解决的问题和解决问题的方法。7.3方案设计应根据项目任务要求提出温室需求方案、设施设备配置方案、太阳能储存和释放方案。7.4技术经济指标应根据温室规模确定热能需求指标，提出太阳能集热量、储存量和释放量等技术经济指标。7.5结构设计应提出温室、集热器、储放热装置及配套组件等项目任务总体构成，总体构成见图1、图2。2
