电缆常用接头、新型中间头及终端头的制作作业指导书.pdf

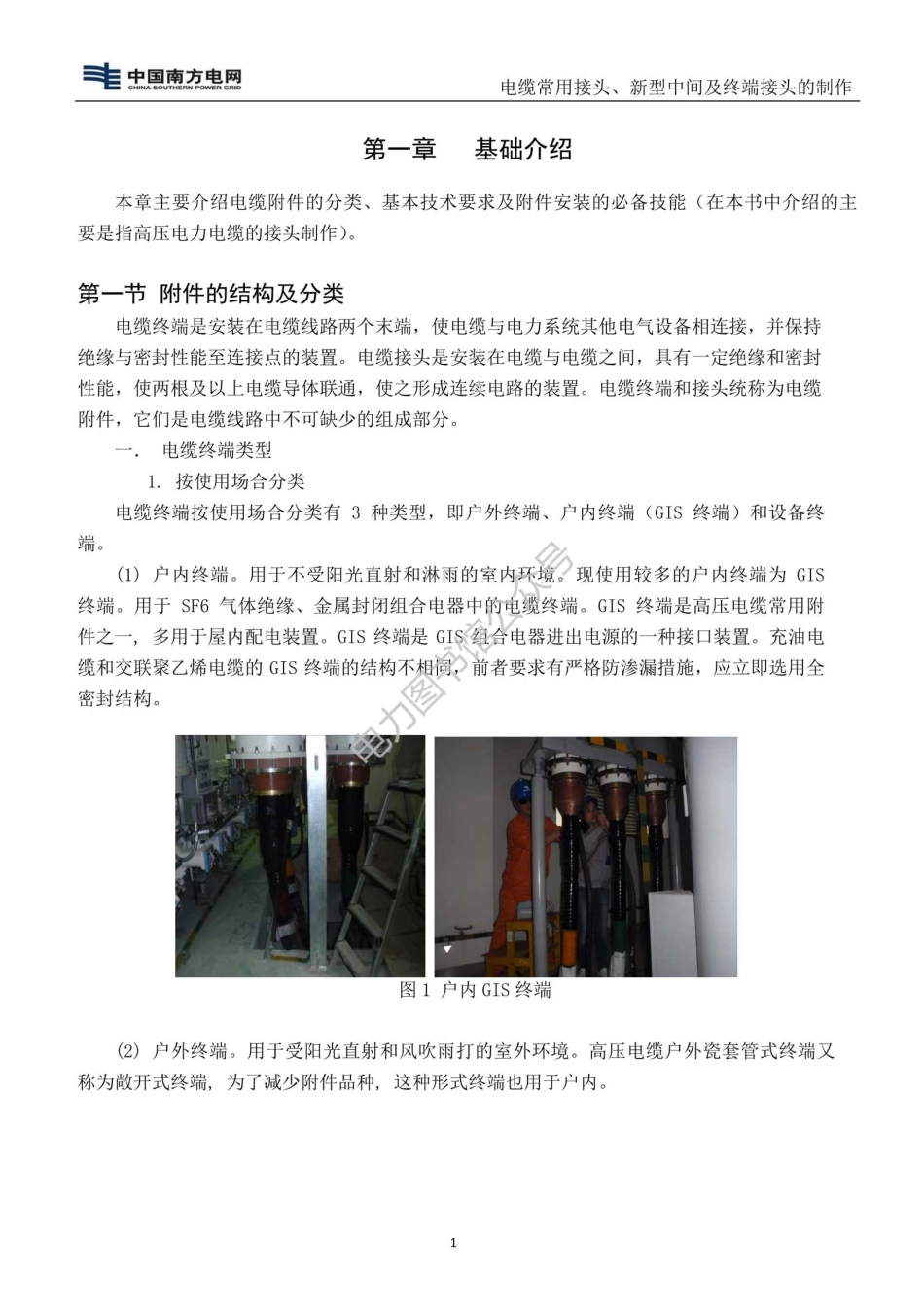

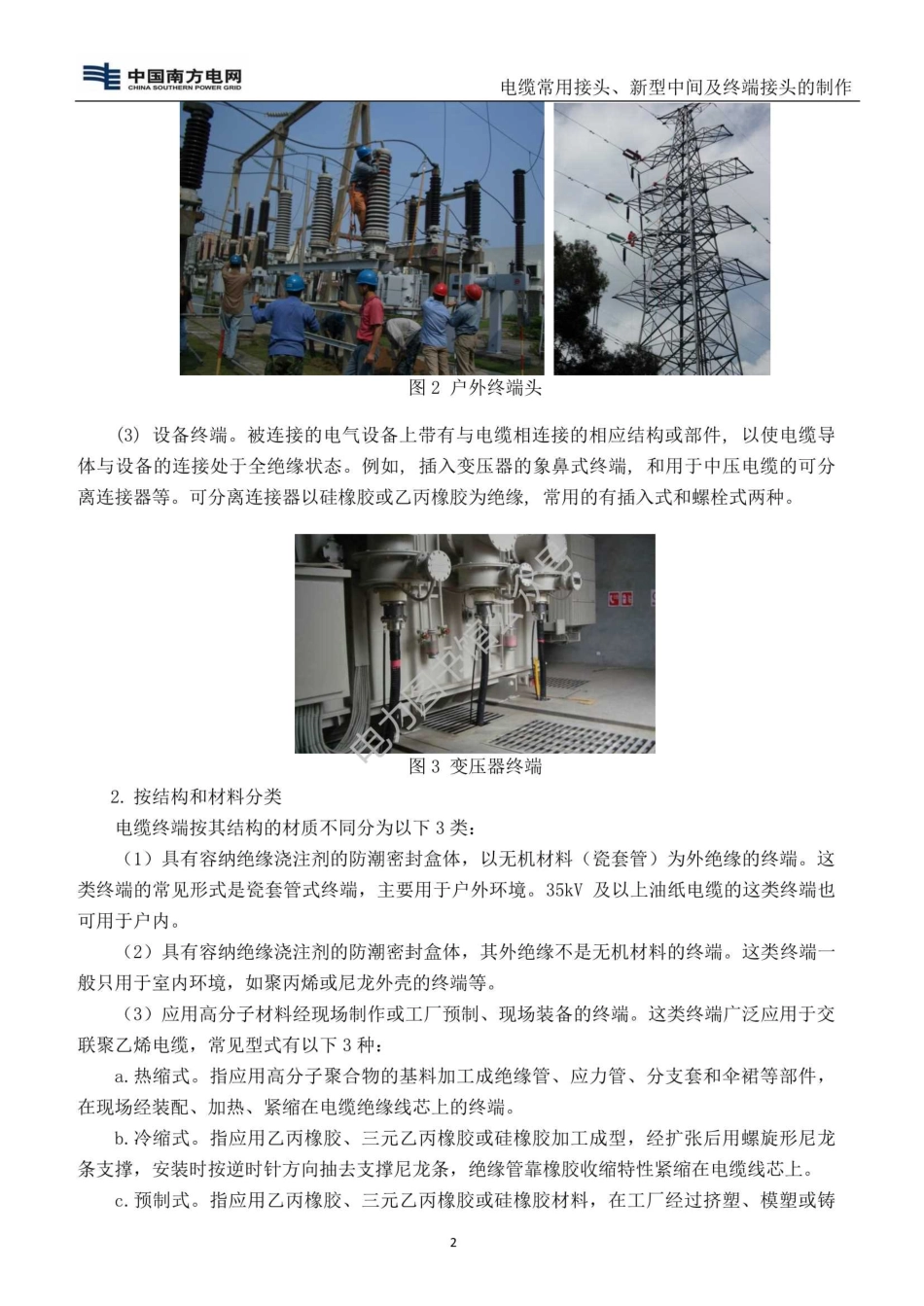

圭中国南方电网电缆常用接头、新型中间及终端接头的制作第一章基础介绍本章主要介绍电缆附件的分类、基本技术要求及附件安装的必备技能（在本书中介绍的主要是指高压电力电缆的接头制作)。第一节附件的结构及分类电缆终端是安装在电缆线路两个末端，使电缆与电力系统其他电气设备相连接，并保持绝缘与密封性能至连接点的装置。电缆接头是安装在电缆与电缆之间，具有一定绝缘和密封性能，使两根及以上电缆导体联通，使之形成连续电路的装置。电缆终端和接头统称为电缆附件，它们是电缆线路中不可缺少的组成部分。一.电缆终端类型1.按使用场合分类电缆终端按使用场合分类有3种类型，即户外终端、户内终端(GIS终端)和设备终端。(1)户内终端。用于不受阳光直射和淋雨的室内环境。现使用较多的户内终端为GIS终端。用于S6气体绝缘、金属封闭组合电器中的电缆终端。GIS终端是高压电缆常用附件之一，多用于屋内配电装置。GIS终端是GIS组合电器进出电源的一种接口装置。充油电缆和交联聚乙烯电缆的GS终端的结构不相同，前者要求有严格防渗漏措施，应立即选用全密封结构。图1户内GIS终端(2)户外终端。用于受阳光直射和风吹雨打的室外环境。高压电缆户外瓷套管式终端又称为敞开式终端，为了减少附件品种，这种形式终端也用于户内。1中国南方电网INA SOUTHERN PO电缆常用接头、新型中间及终端接头的制作绝缘复合物整体预制式主要部件是橡胶预制件，预制件内径与电缆绝缘外经要过盈配合，以确保界面间足够压力组合预制式以预制橡胶应力锥及预制环氧绝缘件在现场组装并采用弹簧机械紧压第二节终端和接头的基本技术要求根据电缆终端和接头特点，其基本技术要求可以归纳为以下四点，即完善的绝缘性能、良好的导体连接、可靠的密封措施和足够的机械强度。下面是终端和接头在四方面的基本技术要求。一、电缆端部的电场1.金属护套边缘处电场分布电缆终端和接头均在电缆端部制作，由于电缆端部金属护套和屏蔽层断开后，使得电场分布比电缆绝缘层内的分布复杂得多。突出表现在靠近金属护套边缘处电场强度明显增强，具有较大的轴向应力，即电场有沿着电缆长度方向分布的不均匀的分量。电缆绝缘（尤其是油浸纸绝缘)沿表面的击穿场强比垂直于表面的击穿场强要低得多。因此，轴向分量的存在，必须引起足够重视。电缆端部的电场分布如图所示。护层利夫护层和地球层图4电缆端部的电场分布1-导体；2-绝缘层；3-金属套；2.改善金属护套边缘处电场分布的措施增大等效半径，为了减小金属护套边缘处的电场强度，也可采取增大周围媒质的相对介电常数，或者减小电缆绝缘材料的相对介电常数。安装应力锥是增大等效半径的传统方法。应力锥是采用自金属护套边缘起绕包绝缘带或者套橡胶预制件的方法来增加电缆绝缘屏蔽直径的锥形装置。从上述分析可知，应力锥是电缆终端和接头中为改善金属护套边缘处电场分布，使电场强度控制在规定的设计范围内的措施之一。图5所示是电缆终端和接头处电压分布等位线示意图。图5(a)是没有应力锥电压等位线分布情况，图5(b)是有了应力锥后电压等位线分布情况。有了应力锥之后，在锥面上绝缘厚度逐渐增加，绝缘表面的电场强度逐渐递减，疏散了电力线分布，提高了过渡界面的游离电4
