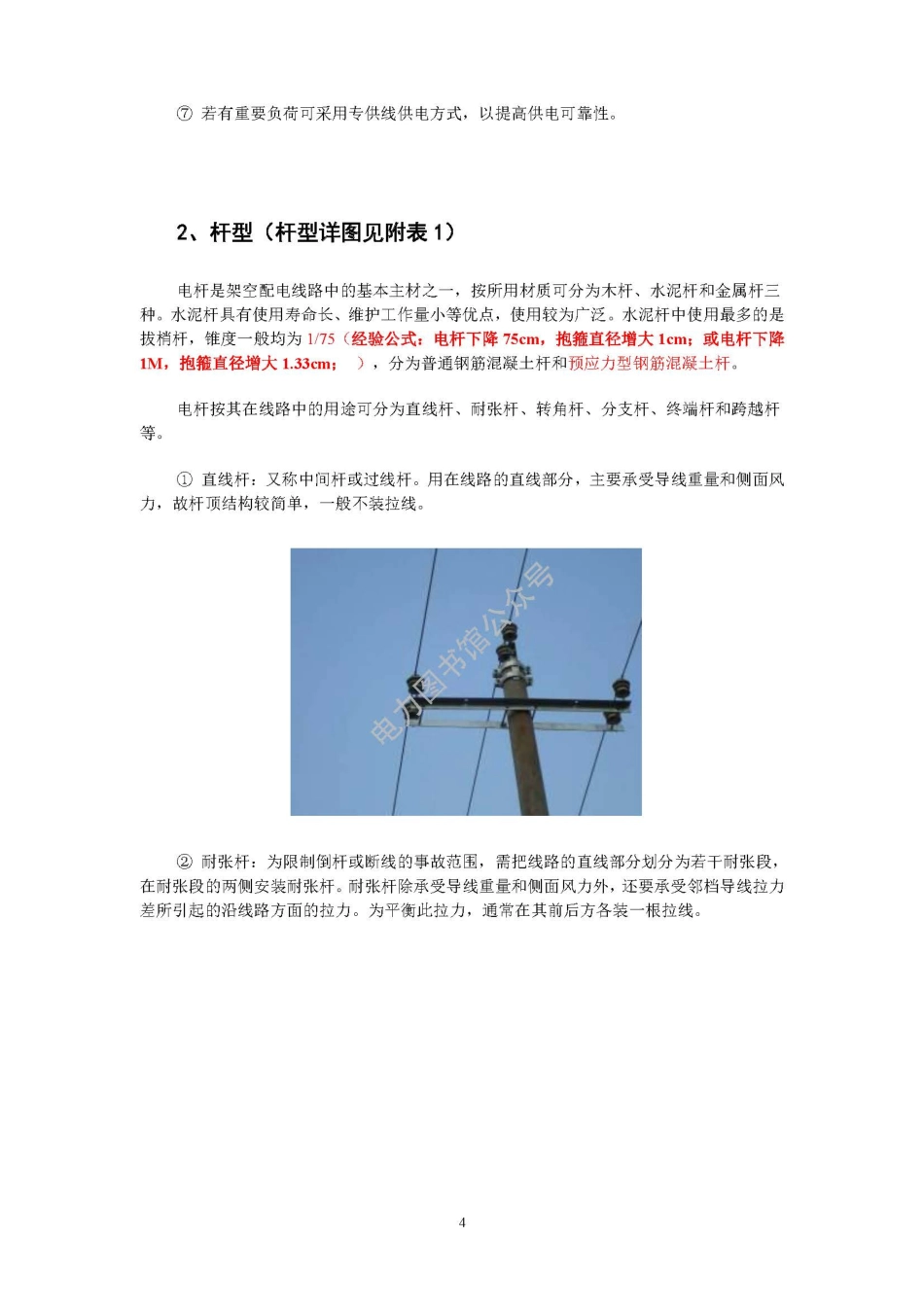

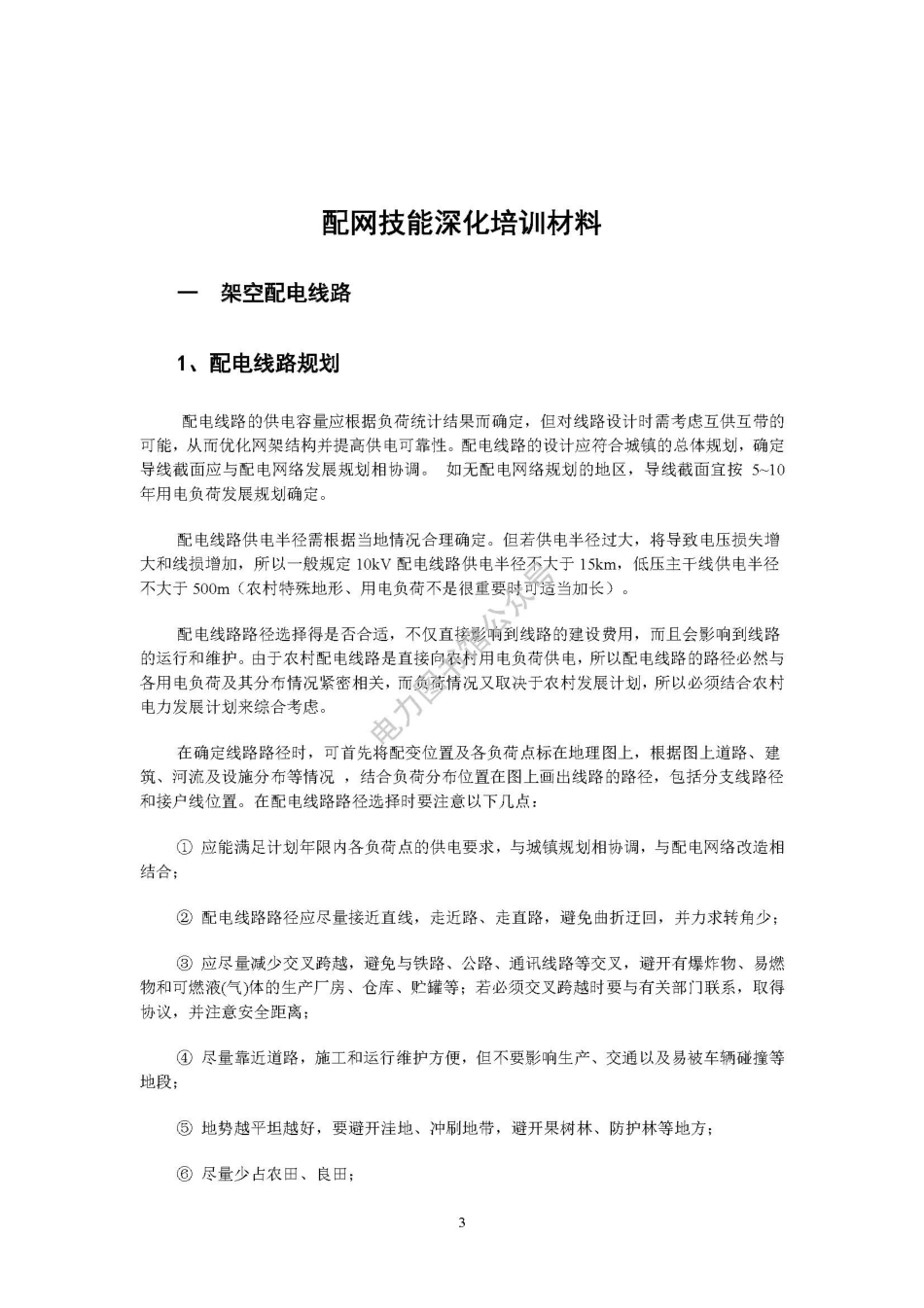

绝缘导线耐张串：见附图转角杆：用在线路改变方向的地方。转角杆的结构随线路转角不同而不同：转角在15度以内时，可仍用原横担承担转角合力：转角在15度30度时，可用两根横担，在转角合力的反方向装一根拉线：转角在0度45度时，除用双横担外，两侧导线应用跳线连接，在导线拉力反方向各装一根拉线：转角在45度90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉钦。电力图以馆分支杆：设在分支线路莲接处，在分支杆上应装拉线，用来平衡分支线拉力。分支杆结构可分为丁字分支和十字分支两种：丁字分支是在横担下方增设一层双横担，以耐张方式引出分支线：十字分支是在原横担下方设两根互成0度的横担，然后引出分支线。终端杆：设在线路的起点和终点处，承受导线的单方向拉力，为平衡此拉力，需在导线的反方向装拉线。3、杆位的确定当配电线路路径确定后，就可以测量确定杆位了。首先确定首端杆和终端杆的位置，并且打好标桩作为挖坑和立杆的依据：若线路因地形限制或用电需要而有转角时，将转角杆的位置确定下来：这样首端杆、转角杆和终端杆就把线路划分为若干直线段；在直线段内均匀分配档距，就可一一确定直线杆的位置了；若线路较长，在必要时可再划分几个耐线段，耐张段长度一般不大于2km。架空线路的档位需根据配电线路电压等级、导线的对地距离及地形等情况确定。档距越大，电杆数越少，但为保证导线对地的安全距离，电杆就得加高。因此高压配电线路档距一般为：在集镇和村庄为4050m,在田间为60100m;低压配电线路使用铝铰线时，在集镇和村庄档距一般为4050m,在田间为5070m:低压配电线路使用绝缘导线时的档距一般为30-40m,最大不超过50m。对于高低压同杆架设的配电线路，其档距应满足低压线路的技术要求。杆位确定还需注意以下几个问题：档距尽量一致，只有在地形条件限制时才可适当前后挪移杆位：在任何情况下导线的任一点对地应保证有足够的安全距离：遇到跨越时，若线路从被跨越物上方通过，电杆应尽量靠近被跨越物（但应在倒杆范围以外)，若线路从被跨越物下方通过，交叉点应尽量放在档距之间；跨越铁路、公路、通航河流等时，跨越杆应是耐张杆或打拉线的加强直线杆。导线与建筑物之间的最小垂直距离线路电压（千伏）垂直距禽（米）1以下2.56
