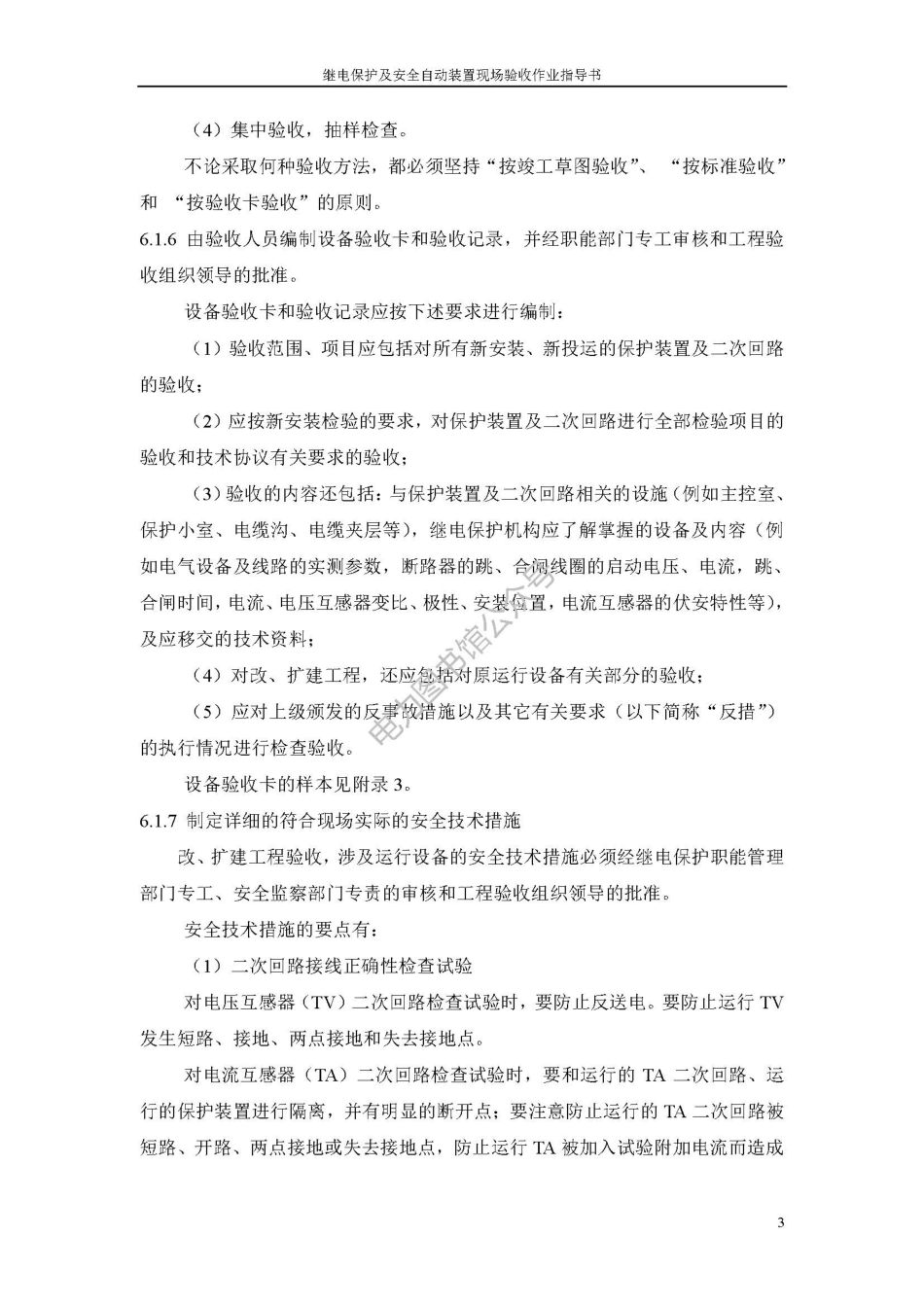

继电保护及安全自动装置现场验收作业指导书运行保护装置的不正确动作。对保护、控制和信号直流回路检查试验时，要防止发生直流回路的短路和接地。新投运的保护装置和运行设备应进行隔离，其作用于运行设备的跳闸回路，必须有两个明显的断开点，拆开的连线应用绝缘带包扎好，并有明显的警告标志。拆、接连线应有专人负责。对改、扩建工程或己经有设备投入运行的变电站，要防止因试验产生寄生回路而造成运行保护装置的误动。(2)保护装置通入大电流时，防止烧坏设备。(3)登高作业时，防止高空摔跌。(4)和运用中一次设备严格保持安全距离。(5)保护装置整定试验时，防止误整定。(6)保护装置带负荷试验时，防止TA开路，TV短路、接地和直流回路短路、接地。奶6.2验收人员和施工人员之间建立对口联系明确联系的方法和相互配合要求，提供对口联系人员的名单和联系方式6.3验收人员填写验收项目览表（见附录3。除注明外，以下验收卡均见附录3)，和施工人员协商确定符合验收总进度要求的验收步骤和进程。6.4检查施工人员所使用的仪器仪表是否符合要求。仪器仪表数量是否满足开展验收工作的需要（验收使用的仪器仪表由施工单位提供）。6.5验收过程应遵循的基本要求6.5.1应使用专用笔记本填写验收日志，记录当天人员分工及验收、消缺情况，作为验收的原始材料备查：6.5.2及时填写设备验收缺陷单（见附录4），按规定的信息反馈渠道上报工程验收组织：6.5.3及时向工程验收组织报告验收、消缺情况并提出建议。4继电保护及安全自动装置现场验收作业指导书6.6技术资料、备品备件验收技术资料的验收分为两个阶段进行，第一阶段为验收阶段，第二阶段为竣工阶段。每个阶段应提供或移交的技术资料清单详见技术资料、备品备件验收卡。备品备件应按订货合同及供货清单进行验收。6.7设备安装及施工质量验收“设备”是指各种屏、柜、箱，包括各种端子箱，断路器的机构箱，各种断路器固定柜或小车柜上所带的保护小柜，各种保护屏、控制屏等。验收时应填写设备安装质量验收卡。其安装质量验收的内容有：6.7.1屏、柜、箱体安装质量验收6.7.2屏、柜、箱体内装置或电气元器件安装质量验收6.7.3屏、柜、箱体电缆接线及二次回路配线质量验收6.8电缆沟及二次电缆敷设质量验收，并填写电缆沟及二次电缆安装验收卡。6.9电流互感器及其二次回路验收，并填写电流互感器及其二次回路验收卡。6.10电压互感器及其二次回路验收，并填写电压互感器及其二次回路验收卡。6.11保护通道结合设备验收，并填写高频通道设备验收卡。6.12变压器非电量保护验收，并填写变压器非电量保护验收卡。6.13操作、信号回路继电器与辅助设备验收，并填写操作、信号回路继电器与辅助设备验收卡。6.14保护装置及二次回路验收及参与调试、整定，并填写继电保护屏验收卡。对于线路纵联保护，宜先验收保护通道，填写纵联保护通道验收记录。6.15二次回路通流、加压试验及一次通流试验，并填写TA二次回路通流试验验收记录、TV二次回路加压试验验收记录及一次通流试验验收记录。6.16保护装置带断路器联动试验（以下简“称联动试验”）联动试验应遵循下列原则要求，并填写保护装置带断路器联动试验验收记5
