二次回路原理图、展开图、接线图.pptx

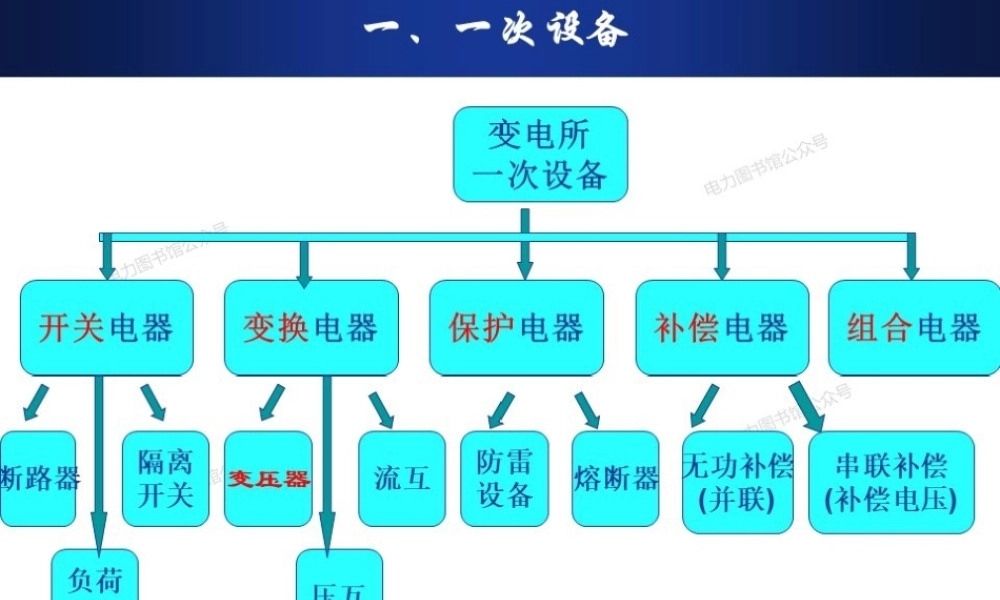

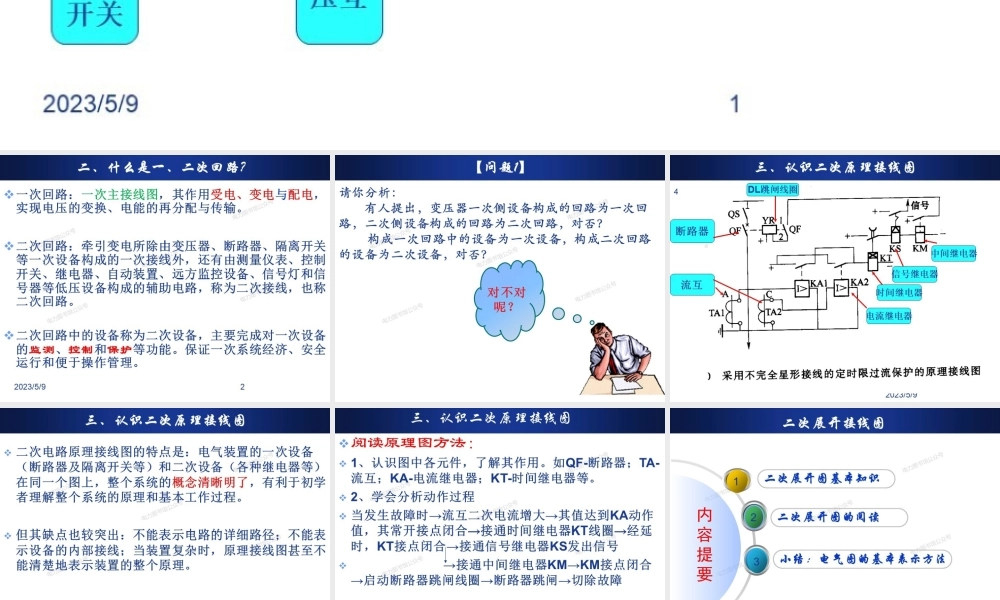

一、一次设备变电所一次设备电力图书馆公众号开关电器变换电器保护电器补偿电器组合电器断路器隔离防雷变压器无功补偿串联补偿开关流互设备熔断器(并联)(补偿电压)负荷开关压互2023/5/91二、什么是一、二次回路7一次回路：一次主接线图，其作用受电、变电与配电，实现电压的变换、电能的再分配与传输。二次回路：牵引变电所除由变压器、断路器、隔离开关等一次设备构成的一次接线外，还有由测量仪表、控制开关、继电器、自动装置、远方监控设备、信号灯和信号器等低压设备构成的辅助电路，称为二次接线，也称二次回路。二次回路中的设备称为二次设备，主要完成对一次设备的监测、控制和保护等功能。保证一次系统经济、安全运行和便于操作管理。2023/5/92【问题1】请你分析：有人提出，变压器一次侧设备构成的回路为一次回路，二次侧设备构成的回路为二次回路，对否？构成一次回路中的设备为一次设备，构成二次回路的设备为二次设备，对否？电力图书馆公对不对电力图书馆公众号电力图书馆公众号呢？三、认识二次原理接线图4DL跳闸线圈信号QS+一YR1+断路器QFF-QF+2KSKMKT中间继电器+信号继电器流互KA1KA2A时间继电器TA1TA2电流继电器)采用不完全星形接线的定时限过流保护的原理接线图2023/5/9三、认识二次原理接线图二次电路原理接线图的特点是：电气装置的一次设备(断路器及隔离开关等)和二次设备（各种继电器等）在同一个图上，整个系统的概念清晰明了，有利于初学者理解整个系统的原理和基本工作过程。但其缺点也较突出：不能表示电路的详细路径；不能表示设备的内部接线；当装置复杂时，原理接线图甚至不能清楚地表示装置的整个原理。2023/5/95
