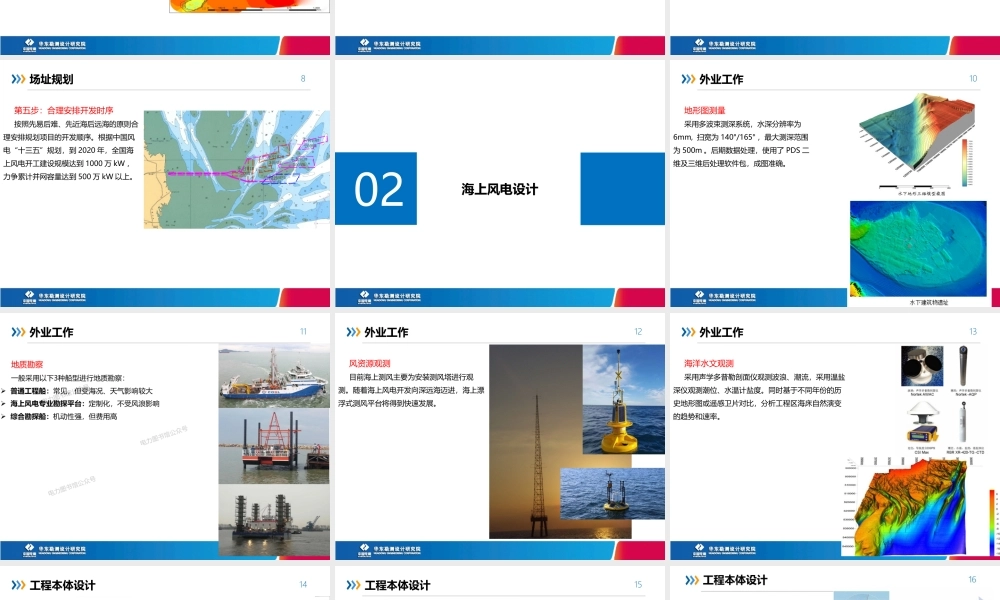

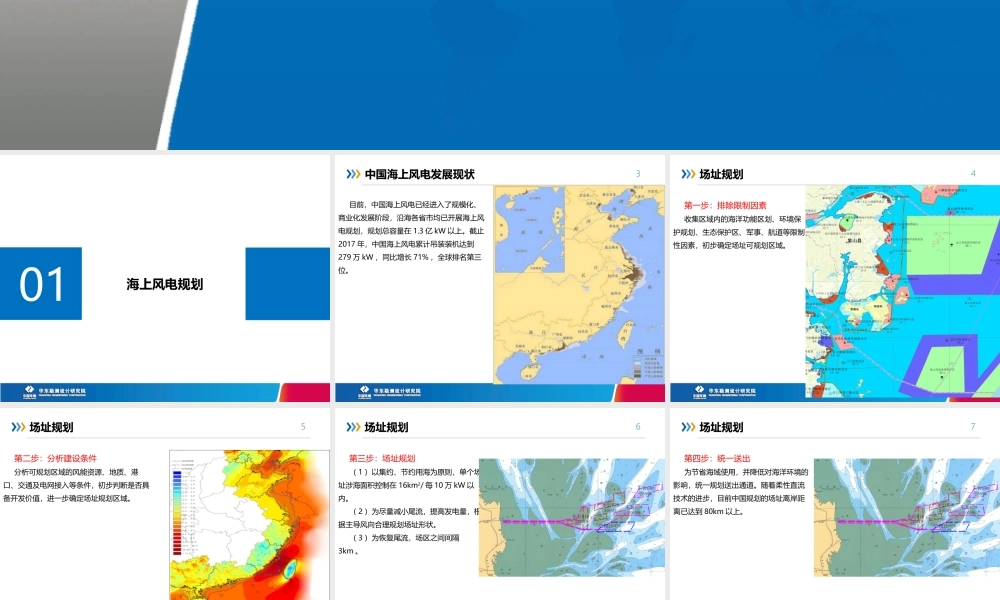

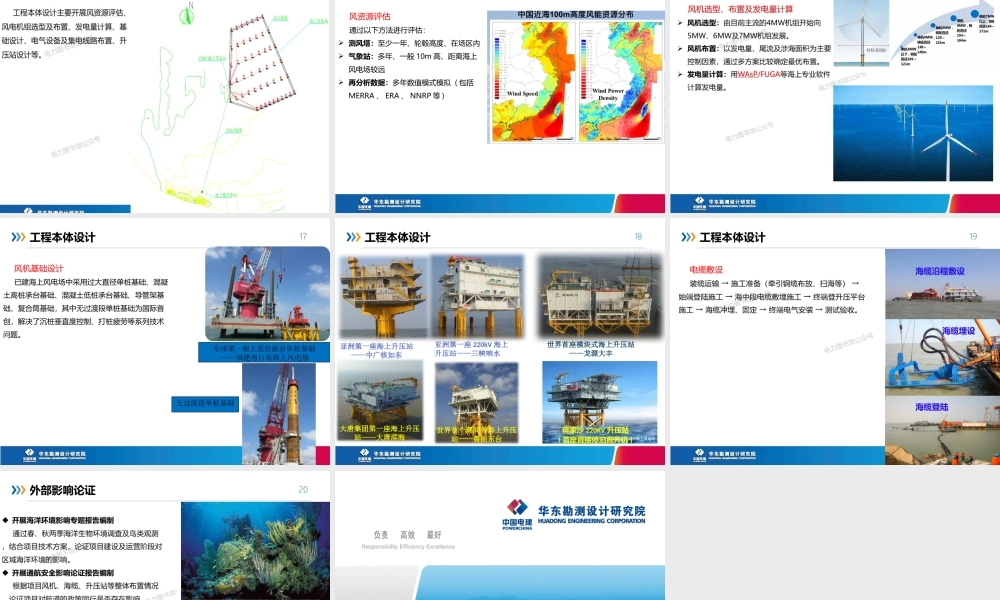

海上风电规划设计,01,海上风电规划,中国海上风电发展现状,目前，中国海上风电已经进入了规模化、商业化发展阶段，沿海各省市均已开展海上风电规划，规划总容量在1.3亿kW以上。截止2017年，中国海上风电累计吊装装机达到279万kW，同比增长71%，全球排名第三位。,场址规划,第一步：排除限制因素收集区域内的海洋功能区划、环境保护规划、生态保护区、军事、航道等限制性因素，初步确定场址可规划区域。,场址规划,第二步：分析建设条件分析可规划区域的风能资源、地质、港口、交通及电网接入等条件，初步判断是否具备开发价值，进一步确定场址规划区域。,场址规划,第三步：场址规划（1）以集约、节约用海为原则，单个场址涉海面积控制在16km2/每10万kW以内。（2）为尽量减小尾流，提高发电量，根据主导风向合理规划场址形状。（3）为恢复尾流，场区之间间隔3km。,场址规划,第四步：统一送出为节省海域使用，并降低对海洋环境的影响，统一规划送出通道。随着柔性直流技术的进步，目前中国规划的场址离岸距离已达到80km以上。,场址规划,第五步：合理安排开发时序按照先易后难、先近海后远海的原则合理安排规划项目的开发顺序。根据中国风电“十三五”规划，到2020年，全国海上风电开工建设规模达到1000万kW，力争累计并网容量达到500万kW以上。,02,海上风电设计,外业工作,地形图测量采用多波束测深系统，水深分辨率为6mm,扫宽为140/165，最大测深范围为500m。后期数据处理，使用了PDS二维及三维后处理软件包，成图准确。,外业工作,外业工作,风资源观测目前海上测风主要为安装测风塔进行观测。随着海上风电开发向深远海迈进，海上漂浮式测风平台将得到快速发展。,外业工作,海洋水文观测采用声学多普勒剖面仪观测波浪、潮流，采用温盐深仪观测潮位、水温计盐度。同时基于不同年份的历史地形图或遥感卫片对比，分析工程区海床自然演变的趋势和速率。,工程本体设计,工程本体设计,风资源评估通过以下方法进行评估：测风塔：至少一年、轮毂高度、在场区内气象站：多年、一般10m高、距离海上风电场较远再分析数据：多年数值模式模拟(包括MERRA、ERA、NNRP等),工程本体设计,风机基础设计已建海上风电场中采用过大直径单桩基础、混凝土高桩承台基础、混凝土低桩承台基础、导管架基础、复合筒基础，其中无过渡段单桩基础为国际首创，解决了沉桩垂直度控制、打桩疲劳等系列技术问题。,无过渡段单桩基础,全球第一根大直径嵌岩单桩基础福建南日岛海上风电场,工程本体设计,升压站设计,亚洲第一座海上升压站中广核如东,亚洲第一座220kV海上升压站三峡响水,世界首个潮间带海上升压站鲁能东台,大唐集团第一座海上升压站大唐滨海,世界首座模块式海上升压站龙源大丰,蒋家沙220KV升压站(首座直接停泊直升机),工程本体设计,海缆埋设,海缆登陆,海缆沿程敷设,外部影响论证,谢 谢！,
