变电运维专业 开关类设备实训培训课件.ppt

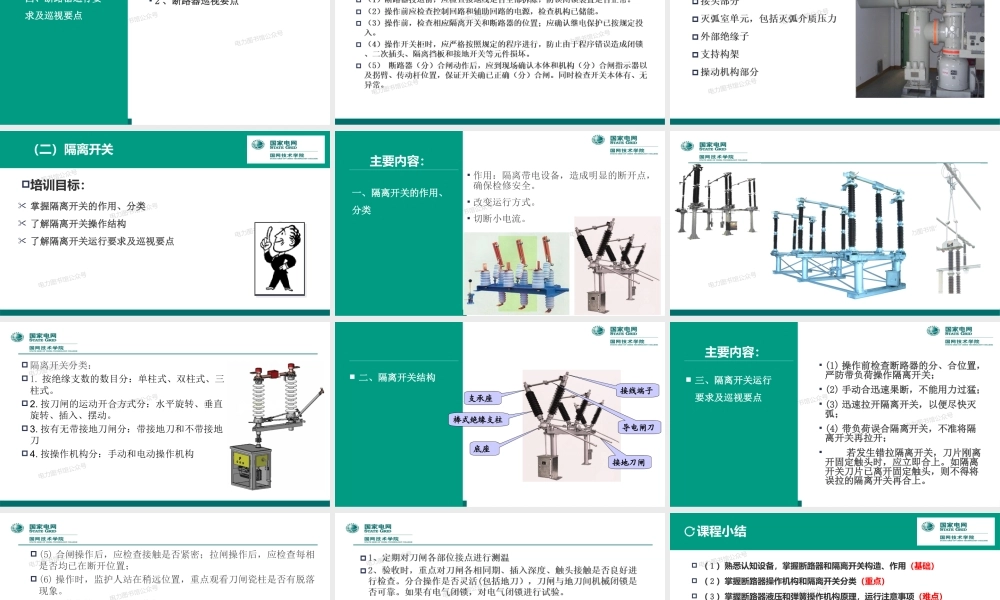

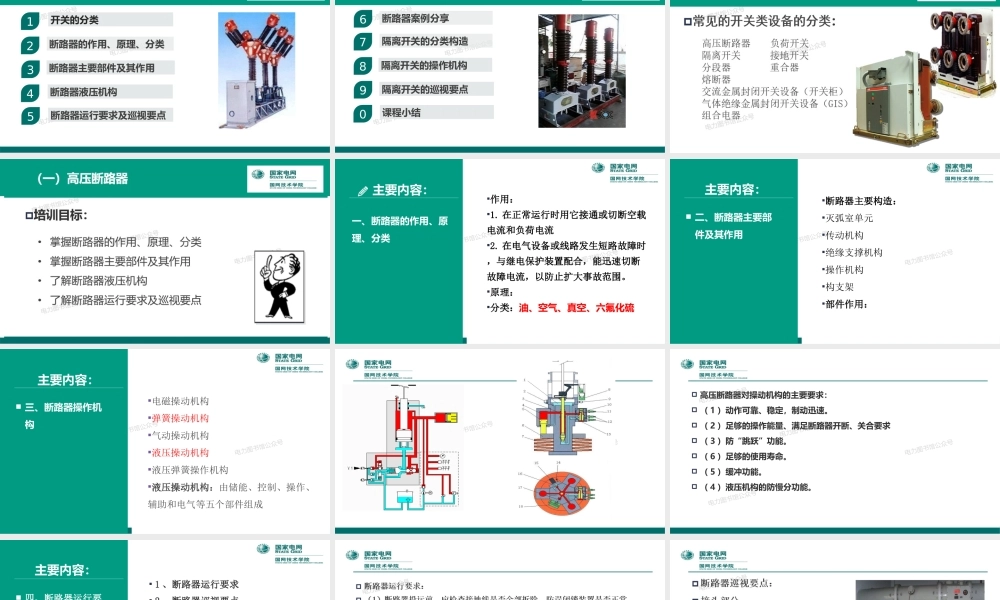

,开关、母线设备认知,变电运维专业,课程简介,1,2,3,4,断路器液压机构,断路器主要部件及其作用,断路器的作用、原理、分类,断路器运行要求及巡视要点,5,开关的分类,课程简介,7,8,9,0,隔离开关的巡视要点,隔离开关的操作机构,隔离开关的分类构造,课程小结,6,断路器案例分享,主要内容：,一、断路器的作用、原理、分类,作用：1.在正常运行时用它接通或切断空载电流和负荷电流2.在电气设备或线路发生短路故障时，与继电保护装置配合，能迅速切断故障电流，以防止扩大事故范围。原理：分类：油、空气、真空、六氟化硫,断路器主要构造：灭弧室单元传动机构绝缘支撑机构操作机构构支架部件作用：,二、断路器主要部件及其作用,主要内容：,电磁操动机构弹簧操动机构气动操动机构液压操动机构液压弹簧操作机构液压操动机构：由储能、控制、操作、辅助和电气等五个部件组成,三、断路器操作机构,主要内容：,高压断路器对操动机构的主要要求：（1）动作可靠、稳定，制动迅速。（2）足够的操作能量、满足断路器开断、关合要求（3）防“跳跃”功能。（6）足够的使用寿命。（5）缓冲功能。（4）液压机构的防慢分功能。,1、断路器运行要求2、断路器巡视要点,四、断路器运行要求及巡视要点,主要内容：,（二）隔离开关,掌握隔离开关的作用、分类了解隔离开关操作结构了解隔离开关运行要求及巡视要点,培训目标：,一、隔离开关的作用、分类,主要内容：,作用：隔离带电设备，造成明显的断开点，确保检修安全。改变运行方式。切断小电流。,隔离开关分类：1.按绝缘支数的数目分：单柱式、双柱式、三柱式。2.按刀闸的运动开合方式分：水平旋转、垂直旋转、插入、摆动。3.按有无带接地刀闸分：带接地刀和不带接地刀4.按操作机构分：手动和电动操作机构,二、隔离开关结构,(1)操作前检查断路器的分、合位置，严防带负荷操作隔离开关；(2)手动合迅速果断，不能用力过猛；(3)迅速拉开隔离开关，以便尽快灭弧；(4)带负荷误合隔离开关，不准将隔离开关再拉开；若发生错拉隔离开关，刀片刚离开固定触头时，应立即合上。如隔离开关刀片已离开固定触头，则不得将误拉的隔离开关再合上。,三、隔离开关运行要求及巡视要点,主要内容：,(5)合闸操作后，应检查接触是否紧密；拉闸操作后，应检查每相是否均已在断开位置；(6)操作时，监护人站在稍远位置，重点观看刀闸瓷柱是否有脱落现象。(7)操作完毕后，锁住操作把手。(8)刀闸合闸前，先试合一下，观看刀闸两个触头是否存在顶牛现象。,课程小结,（1）熟悉认知设备，掌握断路器和隔离开关构造、作用（基础）（2）掌握断路器操作机构和隔离开关分类（重点）（3）掌握断路器液压和弹簧操作机构原理，运行注意事项（难点）（4）掌握断路器和隔离开关的巡视要求（基础）（5）了解断路器和隔离开关的运行异常（难点）,
