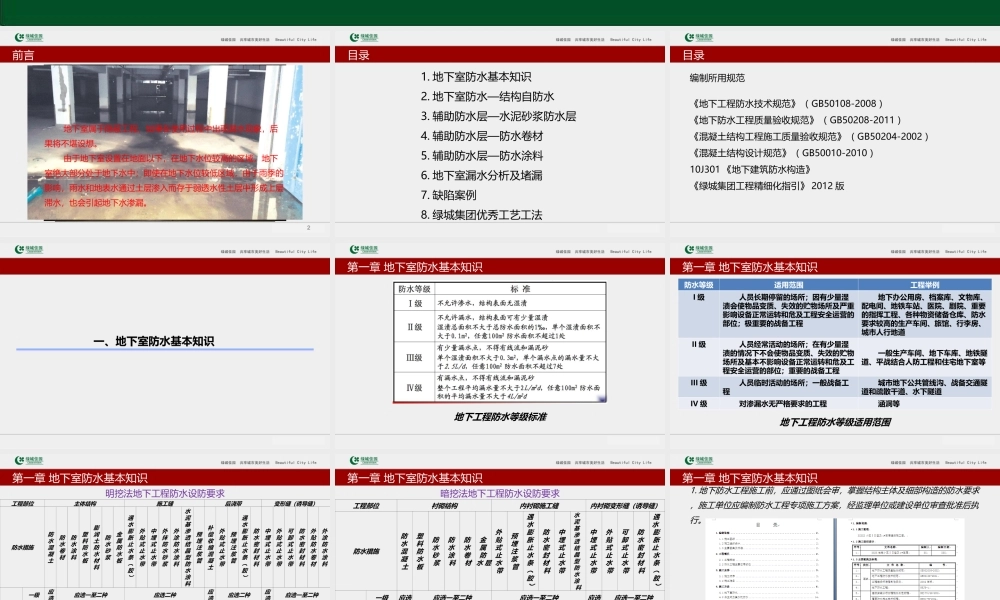

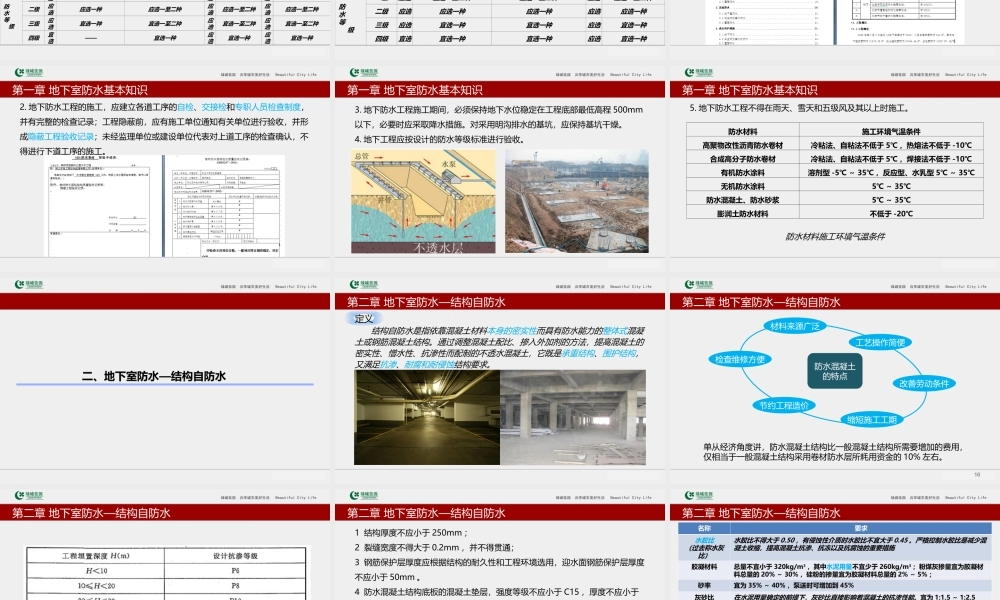

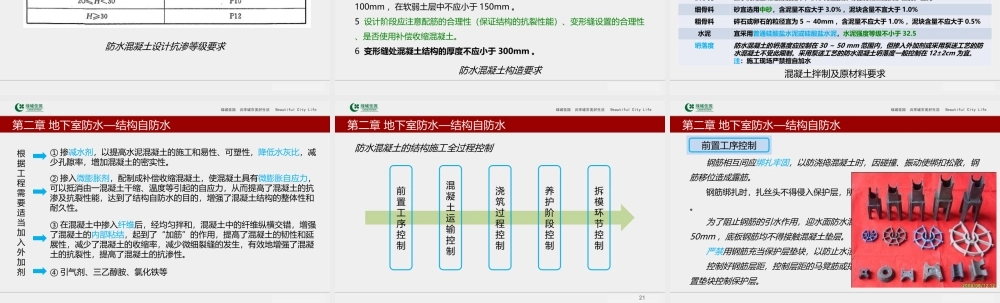

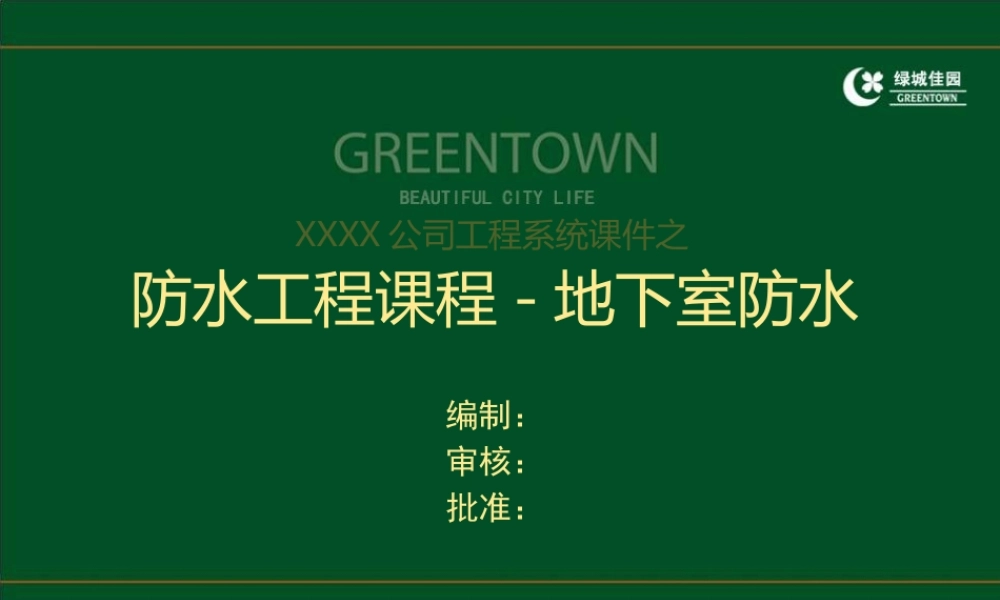

前言,2011年8月,XXXX公司工程系统课件之,防水工程课程-地下室防水编制：审核：批准：,2,前言,地下室属于隐蔽工程，如果在使用过程中出现漏水现象，后果将不堪设想。由于地下室设置在地面以下，在地下水位较高的区域，地下室绝大部分处于地下水中；即使在地下水位较低区域，由于雨季的影响，雨水和地表水通过土层渗入而存于弱透水性土层中形成上层滞水，也会引起地下水渗漏。,目录,1.地下室防水基本知识2.地下室防水结构自防水3.辅助防水层水泥砂浆防水层4.辅助防水层防水卷材5.辅助防水层防水涂料6.地下室漏水分析及堵漏7.缺陷案例8.绿城集团优秀工艺工法,目录,地下工程防水技术规范（GB50108-2008）地下防水工程质量验收规范（GB50208-2011）混凝土结构工程施工质量验收规范（GB50204-2002）混凝土结构设计规范（GB50010-2010）10J301地下建筑防水构造绿城集团工程精细化指引2012版,编制所用规范,一、地下室防水基本知识,第一章 地下室防水基本知识,地下工程防水等级标准,第一章 地下室防水基本知识,地下工程防水等级适用范围,第一章 地下室防水基本知识,明挖法地下工程防水设防要求,第一章 地下室防水基本知识,暗挖法地下工程防水设防要求,第一章 地下室防水基本知识,1.地下防水工程施工前，应通过图纸会审，掌握结构主体及细部构造的防水要求，施工单位应编制防水工程专项施工方案，经监理单位或建设单位审查批准后执行。,第一章 地下室防水基本知识,2.地下防水工程的施工，应建立各道工序的自检、交接检和专职人员检查制度，并有完整的检查记录；工程隐蔽前，应有施工单位通知有关单位进行验收，并形成隐蔽工程验收记录；未经监理单位或建设单位代表对上道工序的检查确认，不得进行下道工序的施工。,第一章 地下室防水基本知识,3.地下防水工程施工期间，必须保持地下水位稳定在工程底部最低高程500mm以下，必要时应采取降水措施。对采用明沟排水的基坑，应保持基坑干燥。4.地下工程应按设计的防水等级标准进行验收。,第一章 地下室防水基本知识,防水材料施工环境气温条件,5.地下防水工程不得在雨天、雪天和五级风及其以上时施工。,二、地下室防水结构自防水,第二章 地下室防水结构自防水,结构自防水是指依靠混凝土材料本身的密实性而具有防水能力的整体式混凝土或钢筋混凝土结构。通过调整混凝土配比、掺入外加剂的方法，提高混凝土的密实性、憎水性、抗渗性而配制的不透水混凝土，它既是承重结构、围护结构，又满足抗渗、耐腐和耐侵蚀结构要求。,16,第二章 地下室防水结构自防水,单从经济角度讲，防水混凝土结构比一般混凝土结构所需要增加的费用，仅相当于一般混凝土结构采用卷材防水层所耗用资金的10%左右。,防水混凝土的特点,材料来源广泛,检查维修方便,节约工程造价,缩短施工工期,改善劳动条件,工艺操作简便,第二章 地下室防水结构自防水,防水混凝土设计抗渗等级要求,第二章 地下室防水结构自防水,1 结构厚度不应小于250mm；2 裂缝宽度不得大于0.2mm，并不得贯通；3 钢筋保护层厚度应根据结构的耐久性和工程环境选用，迎水面钢筋保护层厚度不应小于50mm。4 防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。5 设计阶段应注意配筋的合理性（保证结构的抗裂性能）、变形缝设置的合理性、是否使用补偿收缩混凝土。6 变形缝处混凝土结构的厚度不应小于300mm。,防水混凝土构造要求,第二章 地下室防水结构自防水,混凝土拌制及原材料要求,第二章 地下室防水结构自防水,根据工程需要适当加入外加剂,掺减水剂，以提高水泥混凝土的施工和易性、可塑性，降低水灰比，减少孔隙率，增加混凝土的密实性。,掺入微膨胀剂，配制成补偿收缩混凝土，使混凝土具有微膨胀自应力，可以抵消由一混凝土干缩、温度等引起的自应力，从而提高了混凝土的抗渗及抗裂性能，达到了结构自防水的目的，增强了混凝土结构的整体性和耐久性。,在混凝土中掺入纤维后，经均匀拌和，混凝土中的纤维纵横交错，增强了混凝土的内部粘结，起到了“加筋”的作用，提高了混凝土的韧性和延展性，减少了混凝土的收缩率，减少微细裂缝的发生，有效地增强了混凝土的抗裂性，提高了混凝土的抗渗性。,引气剂、三乙醇胺、氯化铁等,21,第二章 地下室防水结构自防水,防水混凝土的结构施工全过程控制,前置工序控制,混凝土运输控制,浇筑过程控制,养护阶段控制,拆模环节控制,第二章 地下室防水结构自防水,钢筋相互间应绑扎牢固，以防浇捣混凝土时，因碰撞、振动使绑扣松散，钢筋移位造成露筋。钢筋绑扎时，扎丝头不得侵入保护层，所有扎丝头一律按入两排钢筋网之间。为了阻止钢筋的引水作用，迎水面防水混凝土的钢筋保护层厚度不得小于50mm，底板钢筋均不得接触混凝土垫层。严禁用钢筋充当保护层垫块，以防止水沿钢筋浸入。控制好钢筋层距，控制层距的马凳筋或撑筋最好采用焊接，并在其焊接处设置垫块控制保护层。,第二章 地下室防水结构自防水,地下工程一般采用木模，外墙也可采用钢模。选用木模时，浇注前应清理模板内的木屑、铁丝等杂物，并以水湿润模板，以利保湿和散热。选用钢模时，需注意涂刷脱模剂。防水混凝土工程的模板要求拼缝严密，支撑牢固。当使用穿墙螺栓固定模板时，应采用直焊方法，焊接止水片，两侧采用木板封头。止水片直径（边长）不小于40mm。拆模后凿除木板封头，然后割除外露螺杆，再用防水砂浆填满。,第二章 地下室防水结构自防水,1,2,3,1.穿墙螺杆用木板封头；2.凿除木板，割除外露螺杆后用砂浆填孔；3.止水环,第二章 地下室防水结构自防水,所有预埋件必须在砼浇筑前预埋，不得事后补埋。贯穿墙体的预埋件必须采取防水措施，如加设止水环或膨胀止水条等，防水材料的密封嵌填必须符合规范要求。,第二章 地下室防水结构自防水,防水混凝土的运输、浇筑及间歇时间不应超过混凝土的初凝时间。防水混凝土拌合物在浇筑之前如出现离析现象，必须进行二次搅拌。当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，严禁直接加水。当防水混凝土拌合物坍落度有损失时，严禁加水稀释，必须用加入与原水灰比相同的水泥浆的办法来提高拌和物的坍落度。采用商品混凝土时必须考虑路途远近、道路运输状况及气候条件，适当延长混凝土的初凝时间，避免浇筑过程中出现冷缝，并推迟水泥水化热峰值出现时间，减小温度裂缝。,第二章 地下室防水结构自防水,为避免因浇筑无序造成施工冷缝等情况，在防水混凝土浇筑前，应该编制科学合理的施工方案，确定出混凝土浇筑的顺序和方向，通常应横向浇注、纵向推进，一个坡度、分层浇注、一次到顶，混凝土分层厚度控制在3050cm，混凝土形成的坡度以1:5到1:8为宜。严格控制相邻混凝土之间浇筑间隔时间，对竖向混凝土结构必须在下层混凝土初凝之前浇筑上层混凝土，否则易出现冷缝。,第二章 地下室防水结构自防水,浇注混凝土的自落高度不得超过2m，否则应使用串筒、溜槽等工具进行浇注，以防混凝土离析，影响施工质量。,第二章 地下室防水结构自防水,注意控制混凝土的入模温度。冬季混凝土入模不低于10，春秋夏季入模温度一般控制在比最高气温低23为宜，并设立可靠的测温措施。控制混凝土内部和表面的温差在20以内。控制混凝土温度降低的速率在7d内不大于1.5/d，以后每天降温不大于23/d，从而避免出现温度裂缝。,第二章 地下室防水结构自防水,为保证混凝土的密实性和抗渗性，必须采用机械振捣，并严格掌握振捣时间和插点间距。,第二章 地下室防水结构自防水,当构筑物较高分层浇筑混凝时，上层混凝土振捣时，振动棒应插入下层510cm。对于引气剂防水混凝土及减水剂混凝土，宜采用高频振动器振捣。在橡胶止水带、预埋件及预留孔道处，须加强振捣，同时避免触及模板、钢筋、止水带及埋件等，提高混凝土的密实性。,第二章 地下室防水结构自防水,对于泵送商品混凝土，要求混凝土坍落度较大，水灰比往往达不到要求，为此宜采用混凝土二次振捣技术，以保证混凝土的抗渗质量。要求砼坍落度达到3-5cm时，进行砼二次振捣。第二次振捣的时间确定：具体作法是待混凝土入模经第一次振捣、坍落度消失并开始初凝时，再将振捣棒二次插入混凝土中振捣。当缓慢拔出振捣棒混凝土能够均匀闭合，而不留下孔洞时，为进行二次振捣的最佳时间混凝土坍落度小于30mm时，严禁进行二次振捣。,第二章 地下室防水结构自防水,第二章 地下室防水结构自防水,在混凝土终凝后，立即用钢丝刷将施工缝部位表面浮浆刷除，边刷边用水冲洗干净，并保持湿润。在立侧墙外模之前，应将施工缝上的所有杂物清除干净。应提高施工人员质量意识，在绑扎侧、顶板钢筋的过程中，不得将焊条、扎丝及钢筋头等杂物扔到施工缝上。一旦有杂物掉入侧墙模板内，要及时清理。水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净桨或涂刷混凝土界面处理剂、水泥基渗透结晶型防水涂料等材料，再铺3050mm厚的1：1水泥砂浆，并应及时浇筑混凝土；垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并应及时浇筑混凝土；,第二章 地下室防水结构自防水,要加强混凝土收面工作。一般混凝土浇到设计标高振捣密实后后，用刮杠刮平，木抹子第一遍搓平，在初凝后终凝前用铁抹子抹压进行第二遍收面，从而避免混凝土的脱水干裂，增加混凝土表面密实性。楼板要求采用机械磨平工艺施工。,第二章 地下室防水结构自防水,第二章 地下室防水结构自防水,养护时间不得小于14昼夜。早期养护非常重要，一般在混凝土终凝后（浇注后46 h）即应立即养护。养护时应根据环境温度制定合理的养护方案，减小混凝土中心温度与表面温度的差值。周围环境温度较低时，应采取适当的保温措施，如矿棉等，可以减少温度裂缝，提高混凝土的抗渗性。周围环境温度较高时，应注意洒水养护，保持混凝土表面湿润。养护不好会造成混凝土早期脱水，不但降低混凝土的强度，而且会由于干缩引起混凝土内部裂缝表面起砂，使抗渗性能大幅度降低。,第二章 地下室防水结构自防水,混凝土表面温度与环境温度之差不得超过15，以防止混凝土表面产生裂缝。拆模时应防止防水混凝土结构受损并不得触碰预埋件。,39,第二章 地下室防水结构自防水,工程管理部签署拆模令批准拆模后方可拆底模。侧模拆除后，混凝土养护期未满应要求施工单位养护、保温。地下工程的结构部分拆模后，应抓紧下一分项工程的施工，以便及时对基坑回填，这样可以避免因干缩和温差引起开裂，并有利于混凝土后期强度的增长的抗渗性提高。在构筑物回填时应注意成品保护，不得触碰结构的预埋件，不得刮伤结构表面的防水涂层。,三、辅助防水层水泥砂浆防水层,第三章 辅助防水层水泥砂浆防水层,水泥砂浆防水层是一种刚性防水层，它依靠提高砂浆层的密实性来达到防水要求。,第三章 辅助防水层水泥砂浆防水层,水泥砂浆防水层应采用聚合物水泥防水砂浆；掺外加剂或掺合料的防水砂浆。,应使用硅酸盐水泥、普通硅酸盐水泥或特种水泥，不得使用过期或受潮结块的水泥。砂宜采用中砂，含泥量不应大于1，硫化物和硫酸盐含量不应大于1。,第三章 辅助防水层水泥砂浆防水层,基层处理1）基层表面应凿毛、清洁干净，含水率应小于9%。2）基层表面的孔洞、缝隙，应采用与防水层相同的水泥砂浆堵塞并抹平。3）施工前应将预埋件、穿墙管预留凹槽嵌填密封材料后，在进行水泥砂浆防水层施工。,第三章 辅助防水层水泥砂浆防水层,过程控制1）分层铺抹或喷涂，铺抹时应压实、抹平，最后一层表面应提浆压光。2）防水层各层应紧密结合，每层宜连续施工；必须留设施工缝时，应采用阶梯坡形槎，接槎要依照层次顺序操作，层层搭接紧密，接槎位置均需离开阴角处200mm。3）待地面有一定强度后，表面盖麻袋或草袋并经常浇水湿润，养护时间不应少于14d，此期间不得受静水压作用。养护环境温度不宜低于+5。,第三章 辅助防水层水泥砂浆防水层,应注意的质量问题1）空鼓、裂缝：基层未处理好，刷素浆前混凝土表面未进行凿毛，油污处未用灰碱刷洗干净，以致出现空鼓、裂缝。另外，养
