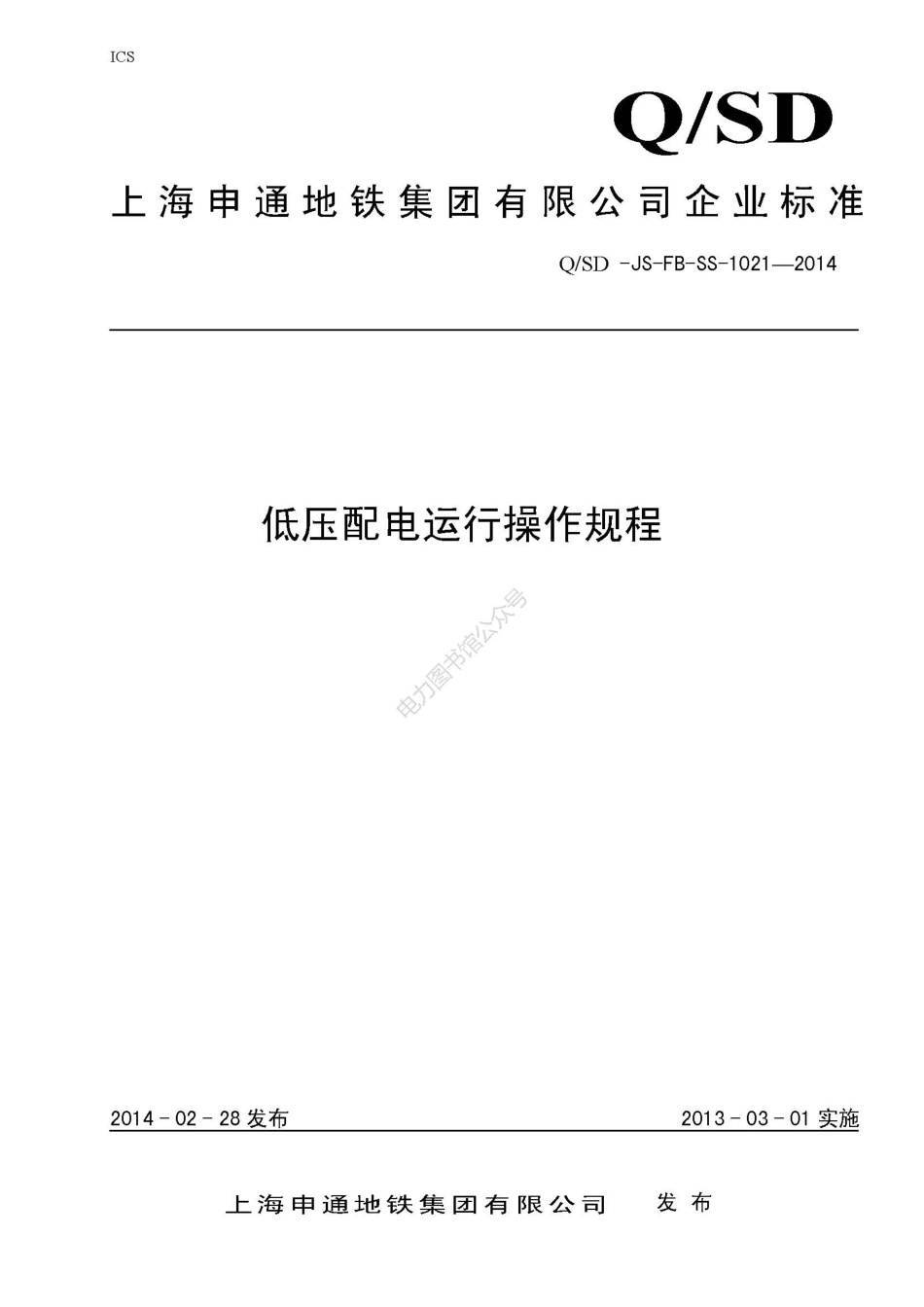

低压配电运行操作规程.pdf

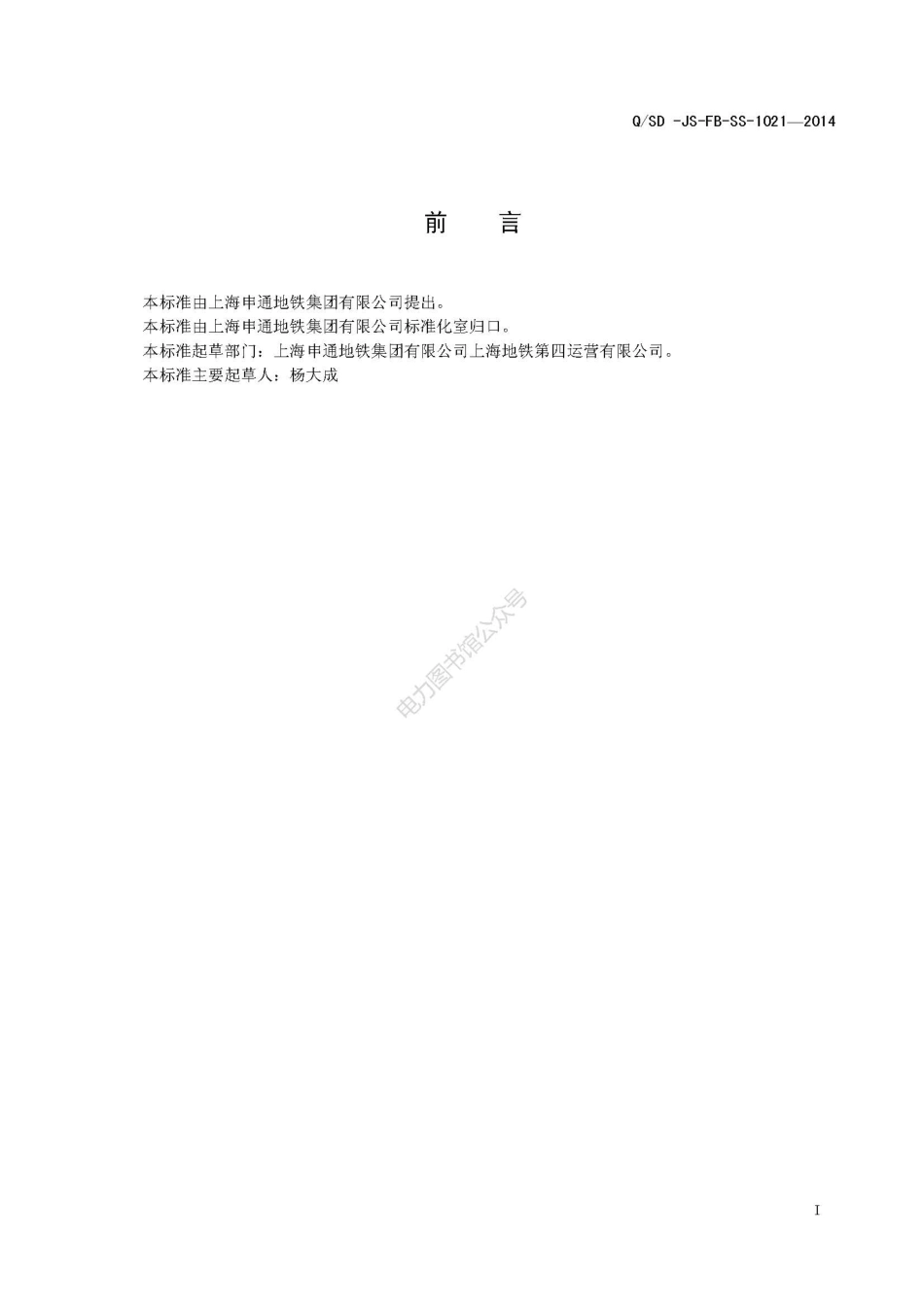

Q/SD-JS-FB-SS-1021-2014前言本标准由上海申通地铁集团有限公司提出。本标准由上海申通地铁集团有限公司标准化室归口。本标准起草部门：上海申通地铁集团有限公司上海地铁第四运营有限公司。本标准主要起草人：杨大成电力图书馆公众号Q/SD-JS-FB-SS-1021-20143.1正常运行方式环控电控室（含现场环控电控柜）400V母线均为双电源单母线分段运行，即环控电控室受电柜一路运行一路备用。3.2非正常运行方式环控电控室（含现场环控电控柜）400V一路进线失电时，另一路进线电源自动投入，400V运行方式为单电源供电。4低压配电设备日常运行操作4.1低压配电设备接地操作的安全要求低压配电设备接地操作的安全要求如下a)确认需接地的设备已停电，并已做好安全隔离措施；b)拆装携带型临时接地线：应采用不小于20mm2截面的裸铜制成的接地线，严禁使用不符合规定的导线作保护接地线，应装在明显易见的地方，装拆接地线应有两人操作，并须戴绝缘手套，装设时应先接接地端再接导体端，拆除时顺序相反。4.2临时用电装置的安全要求临时用电装置的安全要求如下：a)临时用电装置应严格控制，如确需装设时，应由使用部门填写“临时线路安装申请单”经公司技术人员审核后，部门领导批准，方可安装；b)在临时用电装置的电源及操作处应装熔断器和带过电流保护开关；c)加装熔断器和带过电流保护开关符合线路的保护匹配。4.3移动电具的安全要求移动电具的安全要求如下：a)移动电具的绝缘电阻根据“上海地区执行低压电气装置规程”应大于2兆欧；b)金属外壳的移动电具应有明显的接地螺丝和可靠接地线；c)移动电具电源线采用有外护套的电源线，长度一般为2m,单相220V电具应用三芯线，三相380V的电源线应用四芯线，其中黄绿双色为专用接地线；d)移动电具的引线、插头、开关应完好无损，使用前应用验电笔检查外壳是否漏电；e)在地面和环境潮湿的地方使用移动电具要用隔离变压器供电。4.4停电工作安全要求停电工作安全要求如下：a)停电检修工作必须用合格的验电器验明确实无电；b)停电检修时对有可能送电到所检修的设备及线路的开关、隔离闸刀、熔断器和开关柜抽屉应全部断开、拉出；c)做好防止误合闸措施，并在上述地方悬挂“有人施工，严禁合闸”的标志牌。4.5不停电工作安全要求2Q/SD-JS-FB-SS-1021-2014不停电工作安全要求如下：a)不停电工作必须严格执行监护制度：b)不停电工作必须保证足够的安全措施：C)不停电工作严禁使用无绝缘的工具：)工作人员要穿着合格的电工鞋和干燥的电工服装：e)在带电的低压导线上工作，导线未采取绝缘措施时，工作人员不得触碰导线；)在带电的低压配电设备上工作时，应采取防止相间短路，相地短路的隔离保护措施：g)在带电的低压线路上工作时，应先分清相线零线，选好工作位置，断开导线时，应先断开相线、后断开零线，搭接导线时，应先将线头试搭然后先接零线，后接相线。5低压配电设备的巡视工作5.1巡视的一般要求设备巡视人员检查运行设备上的断路器指示、开关、指示仪表、指示灯及开关按钮，新投入的设备每二小时巡视一次。5.2就地控制箱、手操箱就地控制箱、手操箱巡视要求如下：a)控制箱表面清洁；b)选择开关在规定的位置：c)指示灯正常，灯罩完整：d电压、电流表计正常：女图书馆公众号)检查设备有无异常声音和过热，无异常气味。5.3插座插座巡视要求如下：a)插座面板完整、供电正常；b)电源开关漏电保护试验按钮测试正常。5.4MNS和GS3型低压成套开关柜NS和GS3型低压成套开关柜巡视要求如下：a)电压、电流表完整无缺，指示正常（电流值不得超过负载额定电流，电压380士5%）：b)柜内外表面及周围环境清洁无灰：c)指示灯和按钮正常；)主回路出线无烧焦脱落现象，输出无缺相：)在S柜上主要用电设备运行电流参考值，以在设备巡视时进行参考：)各抽屉的机械联锁及操作手柄完好：g)各抽屉滑动导轨滑畅，无卡死和不滑畅现象：h)带有综合保护控制器MNS柜对保护器的参数不能擅自变动：)柜上选择开关在规定的位置：5.5风机软启动柜3
