DB34∕T 5006-2023 太阳能光伏与建筑一体化技术规程.pdf

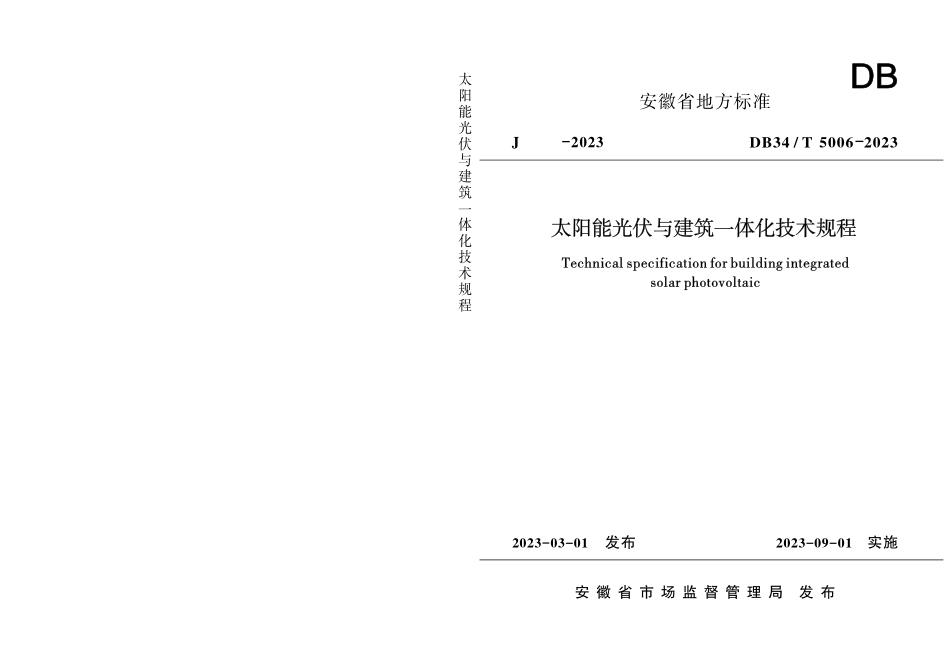

微信关注馆力馆馆馆微信公众号安 徽 省 市 场 监 督 管 理 局 发 布DBDB安徽省地方标准太阳能光伏与建筑一体化技术规程太阳能光伏与建筑一体化技术规程Technical specification for building integrated solar photovoltaicTechnical specification for building integrated solar photovoltaic太阳能光伏与建筑一体化技术规程-2022023 09 013 03 01 发布 实施-DB34/T 5006 2023-J202316539微信关注馆力馆馆馆微信公众号安 徽 省 市 场 监 督 管 理 局公告第号安徽省市场监督管理局关于批准发布“可交互空中成像技术规范”等 项地方标准的公告安徽省市场监督管理局依法批准“可交互空中成像技术规范”等 项安徽省地方标准，现予以公布。安徽省市场监督管理局 年月日微信关注馆力馆馆馆微信公众号安徽省地方标准清单序号地方标准编号标准名称代替标准号批准日期实施日期 地源 热 泵 系 统 工 程 技术规程 太阳 能 光 伏 与 建 筑 一体化技术规程 城市 地 下 工 程 周 边 环境风险评估规范 园区 及 建 筑 智 慧 运 维技术标准 装配 式 建 筑 工 程 项 目管理规程 花境营造技术导则 城市 轨 道 交 通 结 构 安全保护技术规程 物业 管 理 区 域 安 全 管理规范 中小 学 校 园 智 慧 化 设计标准 微信关注馆力馆馆馆微信公众号前言根据安徽省市场监督管理局关于下达 城市再生水管网工程技术标准 等 项地方标准计划的通知（皖市监函 号）的要求，编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，修订本规程。本规程共分 章和个附录，主要内容包括：总则；术语；基本规定；光伏发电系统设备和材料；光伏发电系统与建筑一体化设计；光伏发电系统设计；安装与调试；质量验收；环保、安全、卫生、消防；运行维护与能效评估。本规程是对安徽省 太阳能光伏与建筑一体化技术规程 的修订。本次修订内容主要包括：调整了部分术语；增加了第章“光伏发电系统设备与材料”；第章“光伏发电系统与建筑一体化设计”一章中增加了金属屋面、架空构架层、光伏瓦、薄膜光伏组件等应用形式；第章“光伏发电系统设计”一章中增加了“电气安全设计”、“智能控制与监测设计”的内容；第章“质量验收”一章中增加了“检测与监测”的内容；第 章“运行维护与能效评估”一章中增加了“能效评估”的内容；对保留的各章所涉及的主要技术内容进行了补充、完善和必要的修改。本规程由安徽省住房和城乡建设厅归口管理，由安徽省建筑设计研究总院股份有限公司负责技术内容的解释。执行过程中如有意见或建议，请寄送安徽省建筑设计研究总院股份有微信关注馆力馆馆馆微信公众号限公司（地址：合肥市经济技术开发区繁华大道 号，邮政编码 ，电子邮箱：）。主编单位：安徽省建筑设计研究总院股份有限公司安徽省建筑节能与科技协会合肥市绿色建筑与勘察设计协会中建材玻璃新材料研究院集团有限公司宣城开盛新能源科技有限公司参编单位：合肥工业大学安徽建筑大学煤炭工业合肥设计研究院有限责任公司安徽三建工程有限公司中国建筑一局（集团）有限公司成都中建材光电材料有限公司凯盛光伏材料有限公司固德威电源科技（广德）有限公司隆基绿能科技股份有限公司安徽格润绿色建筑科技有限公司阳光新能源开发股份有限公司安徽众锐质量检测有限公司汉瓦技术有限公司科大国创软件股份有限公司泗县汉能诚信电气工程有限公司安徽天柱绿色能源科技有限公司安徽德诺科技股份公司东方日升绿电（浙江）建材有限公司安徽金鹏建设集团股份有限公司苏州柯利达装饰股份有限公司安徽德淳新材料科技有限公司佳天下建设集团有限公司合肥澳达环境艺术设计工程有限公司微信关注馆力馆馆馆微信公众号主要编写人员：姚茂举刘朝永鲁长权王东红许康何伟甄茂盛张晓安关朝江郭峥陆黎韦章绍叶长青余德超马银峰连重炎卜明立瞿春夏远富廉军建沈言章笪良飞朱明俊任禄王浩甄诚陈锐洪承禹王昌华刘翼代小磊王川郜红兵陈雷张彦虎许伟苏瑞卢育发金琳虎苌超管翀张雷胡家顺郭锐闫金香王潇航张爱萍主要审查人员：冯士芬潘少辰胡泓一王小向梁德江郑燕燕应毓海刘咏胡寒梅程晓敏李明跃微信关注馆力馆馆馆微信公众号目次 总则术语基本规定光伏发电系统设备和材料 一般规定 光伏组件 汇流箱、配电柜 逆变器 储能系统 材 料 光伏发电系统与建筑一体化设计 一般规定 规划设计 建筑设计 结构设计 光伏发电系统设计 一般规定 系统分类与选型 系统设计 电气安全设计 智能控制与监测设计 安装与调试 一般规定 基座施工 支架安装 光伏组件安装 汇流箱安装 逆变器安装 微信关注馆力馆馆馆微信公众号 电气设备安装 电气二次系统安装 管线敷设 防雷与接地 设备和系统调试 质量验收 一般规定 基座 支架 光伏组件 电气系统 子分部工程验收 检测与监测 环保、安全、卫生、消防 一般规定 环保、安全、卫生 消防 运行维护与能效评估 一般规定 运行维护 能效评估 附录 光伏建筑一体化设计流程 附录 安徽地区太阳能资源 附录 安徽地区光伏方阵安装倾角推荐取值范围表 附录 可能的总辐射日曝辐量 附录 光伏组件在不同安装方位角和安装倾角条件下的修正因子 附录 施工质量验收表 本规程用词说明 引用标准名录 条文说明 微信关注馆力馆馆馆微信公众号 微信关注馆力馆馆馆微信公众号 、微信关注馆力馆馆馆微信公众号 微信关注馆力馆馆馆微信公众号总则 为规范太阳能光伏发电系统与建筑一体化的设计、施工、验收和运行维护，促进建筑领域绿色低碳发展，保证工程质量，做到安全可靠、技术先进、经济适用、环保美观，制定本规程。本规程适用于安徽省新建、改建和扩建建筑光伏发电系统的设计、施工、验收和运行维护。光伏发电系统与建筑一体化工程的设计、施工、验收和运行维护，除应符合本规程外，尚应符合国家和地方现行有关标准的规定。光伏发电系统与建筑一体化工程建设所采用的技术方法和措施是否符合本规程要求由相关责任主体判定。其中，创新性的技术方法和措施，应进行专项论证并符合本规程中有关性能的要求。微信关注馆力馆馆馆微信公众号术语 光伏组件 具有封装及内部联结的、能单独提供直流电流输出的，最小不可分割的光伏电池组合装置。晶硅光伏组件 以单晶硅或多晶硅光伏电池为基本单元组合、封装的光伏组件称晶硅光伏组件。薄膜光伏组件 以铜铟镓硒、碲化镉、砷化镓、钙钛矿等薄膜太阳能电池组合、封装的光伏组件称薄膜光伏组件。光伏发电系统 利用太阳能电池的光生伏特效应将太阳辐射能直接转换成电能的发电系统。独立光伏发电系统 不与公用电网连接的光伏发电系统，也称为离网光伏发电系统。系统一般由光伏组件、储能蓄电池、控制器和离网逆变器组成。并网光伏发电系统 与公用电网连接的光伏发电系统。系统一般由光伏阵列、逆变器和电网接入设备组成，高压接入需有升压装置。汇流箱 在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。并网逆变器 将来自光伏方阵的直流电流变换为符合电网要求的交流电流的装置。光伏发电系统与建筑一体化 微信关注馆力馆馆馆微信公众号 通过设计，将光伏发电系统与建筑有机结合，满足建筑安全、功能、美观等要求。热斑效应 光伏电池因被遮蔽而成为其它光伏电池的负载，导致发热的现象。快速关断装置 能够在紧急状态下快速将光伏组件之间、光伏组件与逆变器、逆变器与并网点之间的电气连接断开，紧急关闭建筑光伏发电系统的装置。光伏构件 经过模块化预制，具备光伏发电功能的建筑材料或构件，包括建材型光伏构件（如光伏瓦、光伏墙板、光伏砖等）和普通型光伏构件。微信关注馆力馆馆馆微信公众号 基本规定 设置建筑光伏发电系统的建设项目可行性研究报告、建设方案和初步设计文件应包含建筑光伏利用分析报告。施工图设计文件应明确建筑光伏发电系统运营管理的技术要求。新建建筑群及建筑的总体规划应为建筑光伏利用创造条件。建筑光伏发电系统规模和形式应结合太阳能资源、建筑条件、用电需求、电气接入条件等因素确定，宜为直流供电、柔性供电预留条件。建筑光伏设计时应根据适用条件和投资规模确定光伏发电系统可提供的用能比例、系统费效比，并应根据项目特点和当地资源条件进行适宜性分析，合理选用晶硅或薄膜光伏组件。建筑光伏发电系统设计，应根据项目所在地长期观测记录的气象参数对当地太阳辐射资源进行分析，并分析周围环境对太阳辐射和建筑光伏发电系统运行的影响。建筑物上设置或增设、改造光伏发电系统，应进行日照分析，不得降低该建筑及相邻建筑的日照标准。建筑光伏发电系统应纳入建筑主体结构和围护结构的荷载计算。应用光伏发电系统的建筑，在土建施工阶段，应按光伏发电系统与建筑一体化设计施工图要求预留、预埋相关构件，不应影响建筑物的使用功能，且应满足建筑性能和技术要求。光伏组件设计使用寿命应高于 年，系统中多晶硅、单晶硅、薄膜电池组件自系统运行之日起，一年内的衰减率应分别低于、，之后每年衰减应低于、。建筑光伏发电系统设计应进行专项设计，并给出系统微信关注馆力馆馆馆微信公众号装机容量和年发电总量。新建、改建和扩建的建筑光伏发电系统应与主体建筑同步规划、设计、施工和验收。既有建筑增设或改造光伏发电系统，应对建筑结构的可靠性和电气的安全性进行复核，不得影响建筑原有的使用功能、安全及消防性能。微信关注馆力馆馆馆微信公众号光伏发电系统设备和材料 一般规定 光伏发电系统设备和材料应符合建筑安全规定，作为建筑材料或构件时应满足建筑功能需求。光伏发电系统设备和材料的选取应与建筑物外观和使用功能相协调。光伏发电系统设备和构件应符合在运输、安装和使用过程中的强度、刚度以及稳定性规定。光伏组件 光伏组件按不同分类方式可选用下列类型：根据与建筑结合方式可选用常规光伏组件和光伏构件；根据光伏电池的类型与使用功能要求可选用晶体硅光伏组件、薄膜光伏组件及其他类型的光伏组件。晶体硅光伏组件应符合现行国家标准 地面用晶体硅光伏组件 设计鉴定和定型 的有关规定，薄膜光伏组件应符合现行国家标准 地面用薄膜光伏组件 设计鉴定和定型 的有关规定。光伏组件及光伏构件的安全性能应符合现行国家标准 光伏（）组件安全鉴定 第部分：结构要求 和行业标准 建筑用光伏构件通用技术要求 的有关规定。光伏构件在不同应用场景使用时应符合相关标准的规定，并应符合下列规定：光伏构件用做建筑玻璃幕墙、护栏等材料时，其质量应微信关注馆力馆馆馆微信公众号符合现行行业标准 玻璃幕墙工程技术规范 、建筑玻璃应用技术规程 及 建筑用玻璃与金属护栏 的有关规定；光伏构件作为采光顶、遮阳棚、雨棚等材料时，其质量应符合现行行业标准 采光顶与金属屋面技术规程 的有关规定；光伏构件作为建筑物外饰材料时，其色彩均匀性应符合现行行业标准 建筑用光伏构件通用技术要求 的有关规定；光伏夹层玻璃应符合现行国家标准 建筑用太阳能光伏夹层玻璃 的有关规定，光伏中空玻璃应符合现行国家标准 建筑用太阳能光伏中空玻璃 的有关规定。光伏发电系统中多晶硅、单晶硅、薄膜电池光伏组件的初始效率应符合现行国家标准 光伏发电效率技术规范 的规定，且不应低于、。光伏采光顶、透光光伏幕墙、非透光光伏幕墙、光伏窗、光伏遮阳等采用的光伏组件的寿命不应低于建筑围护结构的寿命。光伏构件的支撑材料和附加零部件性能应与光伏构件使用寿命相匹配。光伏组件的燃烧性能不应低于所在建筑物部位要求的材料燃烧性能。汇流箱、配电柜 汇流箱的性能应符合现行国家标准 光伏发电站汇流箱技术要求 的有关规定。汇流箱及配电柜的选择应符合现行国家标准 建筑光伏系统应用技术标准 的规定。汇流箱输入回路应具有防反功能并设置防逆流措施。微信关注馆力馆馆馆微信公众号 汇流箱壳体宜采用金属材料，汇流箱内所有连接电缆、接线端子、绝缘材料及其他非金属材料等宜采用阻燃性材料。直流配电柜输出回路正极、负极均应设置防雷保护装置，技术性能应符合现行国家标准 光伏发电站防雷技术要求 和现行行业标准 光伏发电站防雷技术规程 的有关规定。汇流箱和配电柜不得存在影响使用的变形、
