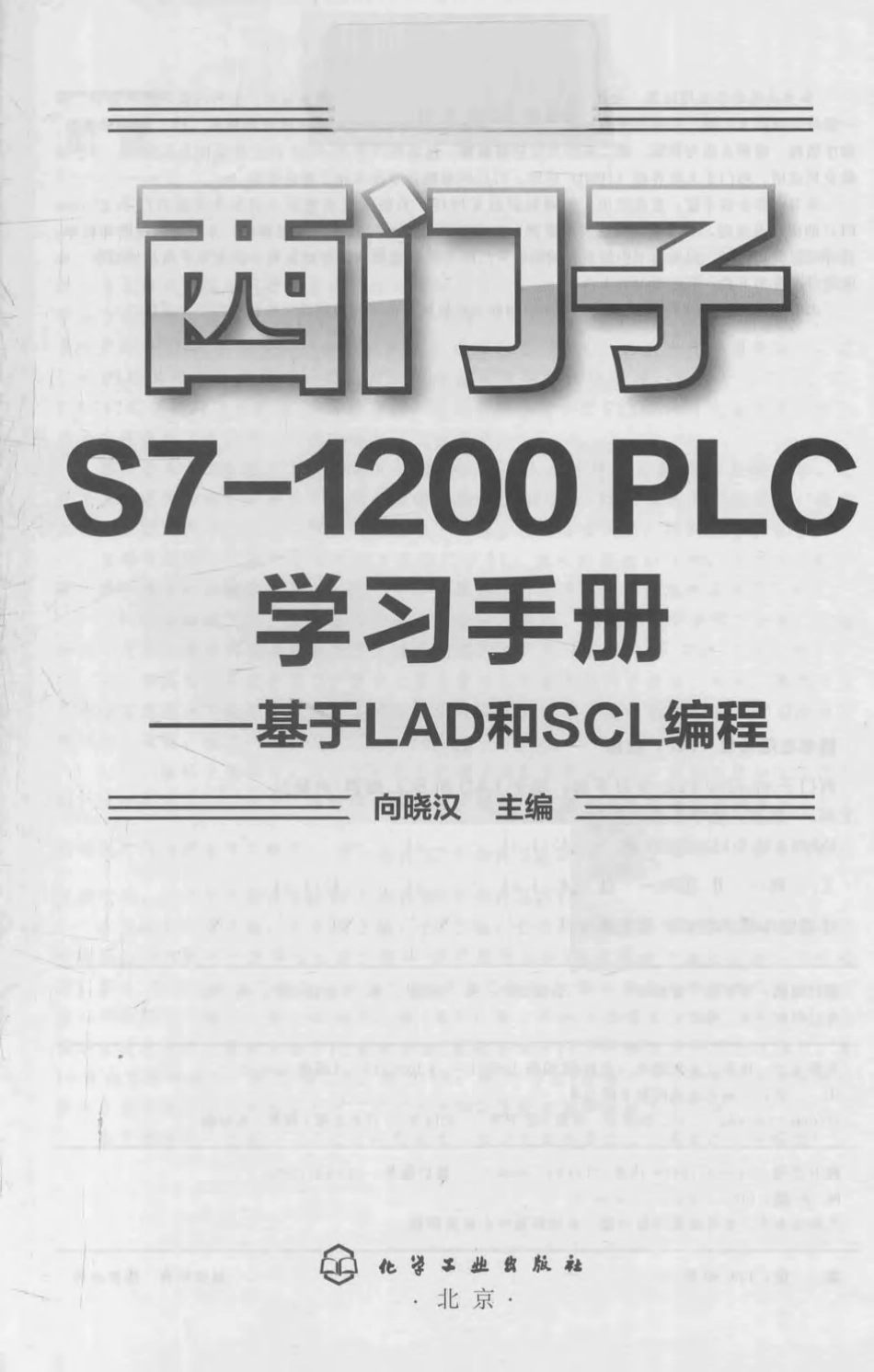

西门子 S7-1200 PLC学习手册 基于LAD和SCL编程 2018年版.pdf

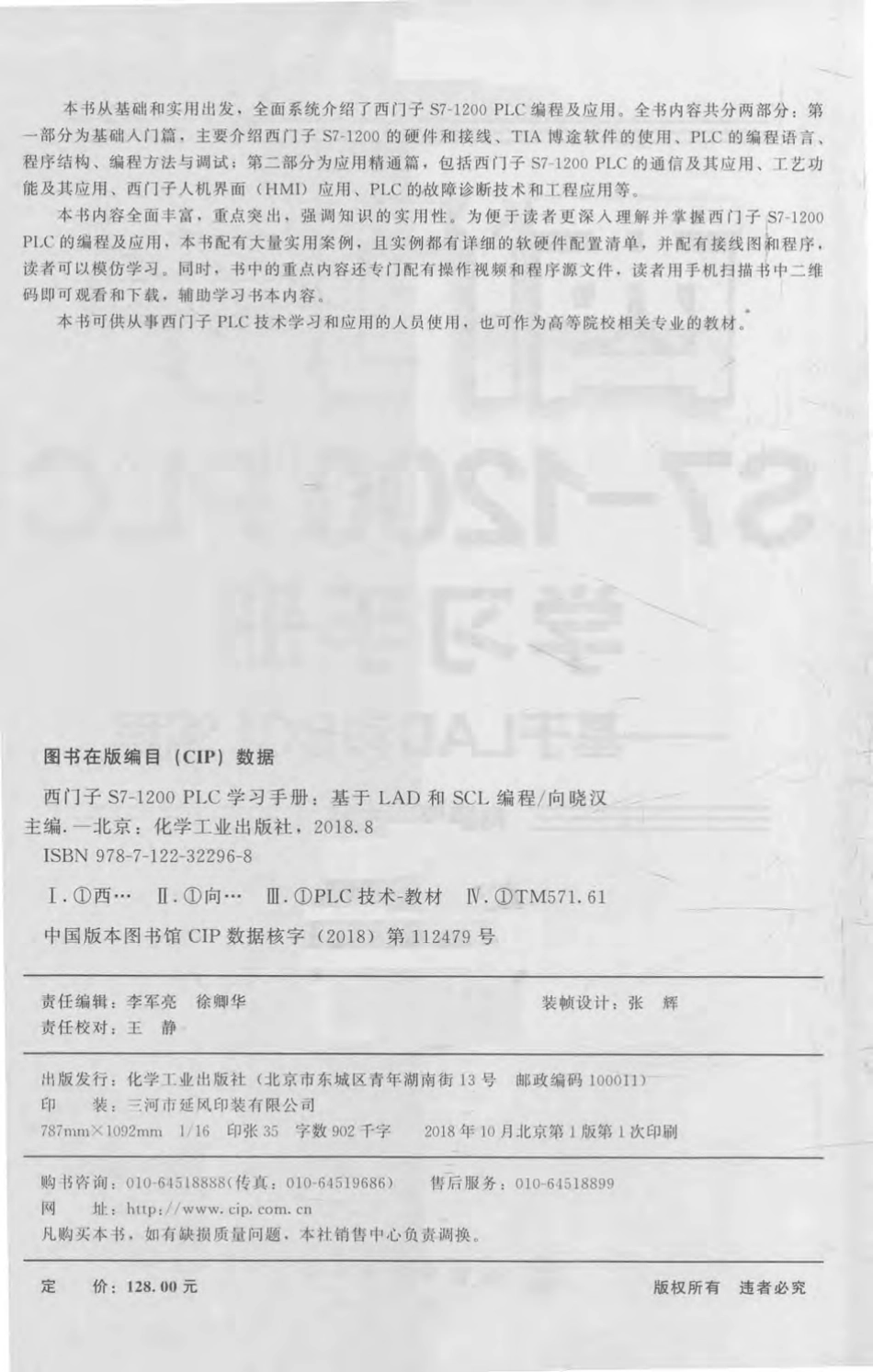

西门子S7-1200 PLC学习手册基于LAD和SCL编程向晓汉主编TIA博途软件使用指南扫码看视频西门子人机界面技术S7-1200PLC编程入门S7-1200PLC故障诊断分析S7-1200PLC编程高级应用学习资源S7-1200PLC编程综合实例化学工业出版社本书从基础和实用出发，全面系统介绍了西门子S7-1200PLC编程及应用。全书内容共分两部分：第一部分为基础入门篇，主要介绍西门子S7-1200的硬件和接线、TIA博途软件的使用、PLC的编程语言、程序结构、编程方法与调试；第二部分为应用精通篇，包括西门子S7-1200PLC的通信及其应用、工艺功能及其应用、西门子人机界面(HMI)应用、PLC的故障诊断技术和工程应用等。本书内容全面丰富，重点突出，强调知识的实用性。为便于读者更深入理解并掌握西门子S7-1200PLC的编程及应用，本书配有大量实用案例，且实例都有详细的软硬件配置清单，并配有接线图和程序，读者可以模仿学习。同时，书中的重点内容还专门配有操作视频和程序源文件，读者用手机扫描书中二维码即可观看和下载，辅助学习书本内容。本书可供从事西门子PLC技术学习和应用的人员使用，也可作为高等院校相关专业的教材。图书在版编目(CIP)数据西门子S7-1200PLC学习手册：基于LAD和SCL编程/向晓汉主编.一北京：化学工业出版社，2018.8ISBN978-7-122-32296-8I.西I.向.PLC技术-教材V.TM571.61中国版本图书馆CIP数据核字(2018)第112479号责任编辑：李军亮徐卿华装帧设计：张辉责任校对：王静出版发行：化学工业出版社（北京市东城区青年湖南街13号邮政编码100011）印装：三河市延风印装有限公司787mm1092mm1/16印张35字数902千字2018年10月北京第1版第1次印刷购书咨询：010-64518888（传真：010-64519686）售后服务：010-64518899:http:/凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：128.00元版权所有违者必究前言随着计算机技术的发展，以可编程控制器、变频器调速、计算机通信和组态软件等技术为主体的新型电气控制系统已经逐渐取代传统的继电器电气控制系统，并广泛应用于各行业。德国的西门子(SIEMENS)公司是欧洲最大的电子和电气设备制造商之一，其生产的SIMATIC(西门子自动化)可编程控制器(PLC)在欧洲处于领先地位。西门子PLC具有卓越的性能，因此在工控市场占有非常大的份额，应用十分广泛。S7-1200PLC是西门子公司2009年推出的一款功能较强的小型PLC,除了包含许多创新技术外，还设定了新标准，极大地提高了工程效率。西门子S7-1200PLC技术相对比较复杂，要想入门并熟练掌握PLC应用技术，对技术人员来说相对比较困难。为帮助读者系统掌握S7-1200PLC编程及实际应用，我们在总结长期的教学经验和工程实践的基础上，联合相关企业人员，共同编写了本书。在编写过程中，除了全面系统介绍西门子PLC技术的基础知识外，还结合实际应用，将一些生动的操作实例融入到书中，以提高读者的学习兴趣。本书具有以下特点。(1)内容由浅入深、由基础到应用，理论联系实际，既适合初学者学习使用，也适合有一定技术基础的读者结合书中大量实例深入学习西门子S7-1200PLC工程应用。(2)用实例引导读者学习。书中大部分章节采用精选的例子讲解。例如，用例子说明现场总线通信实现的全过程。实例包含软硬件配置清单、接线图和程序，而且为确保程序的正确性，程序已经在PLC上运行通过。(3)二维码视频学习。对于比较复杂的例子均配有学习资源，包括视频和程序源代码，读者用手机扫描书中二维码即可观看相关视频（视频为案例的操作步骤演示，无音频解说，只为辅助学习使用)，同时，读者可以扫描二维码下载书中所讲案例的程序源代码，对学习书本内容起到辅助作用。本书由向晓汉主编，全书共分13章。第1章由杜华敏编写；第2章由无锡雷华科技有限公司的欧阳思惠和陆彬编写；第3章由无锡雪浪环保科技有限公司的刘摇摇编写；第4、5和8章由无锡职业技术学院的向晓汉编写；第6章由无锡雪浪环保科技有限公司的王飞飞编写；第7章由无锡雪浪环保科技有限公司的曹英强编写；第9章由无锡职业技术学院的董艳梅编写；第10章和11章由桂林电子科技大学的向定汉编写；第12章由苏高峰编写；第13章由无锡职业技术学院的华旭奋编写。付东升和唐克彬等也参与了本书部分章节的编写工作。本书由无锡职业技术学院的林伟任主审。由于编者水平有限，不足之处在所难免，敬请读者批评指正，编者将万分感激！编者目录第1篇基础入门篇第1章可编程序控制器(PLC)基础21.1概述21.1.1PLC的发展历史21.1.2PLC的主要特点31.1.3PLC的应用范围41.1.4PLC的分类与性能指标41.1.5PLC与继电器系统的比较51.1.6PLC与微机的比较51.1.7PLC的发展趋势61.1.8国内PLC的应用61.2PLC的结构和工作原理71.2.1PLC的硬件组成71.2.2PLC的工作原理111.2.3PLC的立即输入、输出功能12第2章S7-1200PLC的硬件132.1S7-1200PLC概132.1.1西门子PLC简介132.1.2S7-1200PLC的性能特点142.2S7-1200PLC常用模块及其接线152.2.1S7-1200PLC的CPU模块及接线162.2.2S7-1200PLC数字量扩展模块及接线212.2.3S7-1200PLC模拟量模块242.2.4S7-1200PLC信号板及接线302.2.5S7-1200PLC通信模块322.2.6其他模块342.3S7-1200PLC的硬件安装342.3.1安装的预留空间342.3.2安装CPU模块34第3章TIA博途(Portal）软件使用入门363.1TIA(Portal)软简363.1.1初识TIA博(Portal)软件363.1.2安装TIA博途软件的软硬件条件383.1.3安装TIA博途软件的注意事项393.1.4安装和卸载TIA博途软件393.2TIA Portal图45
