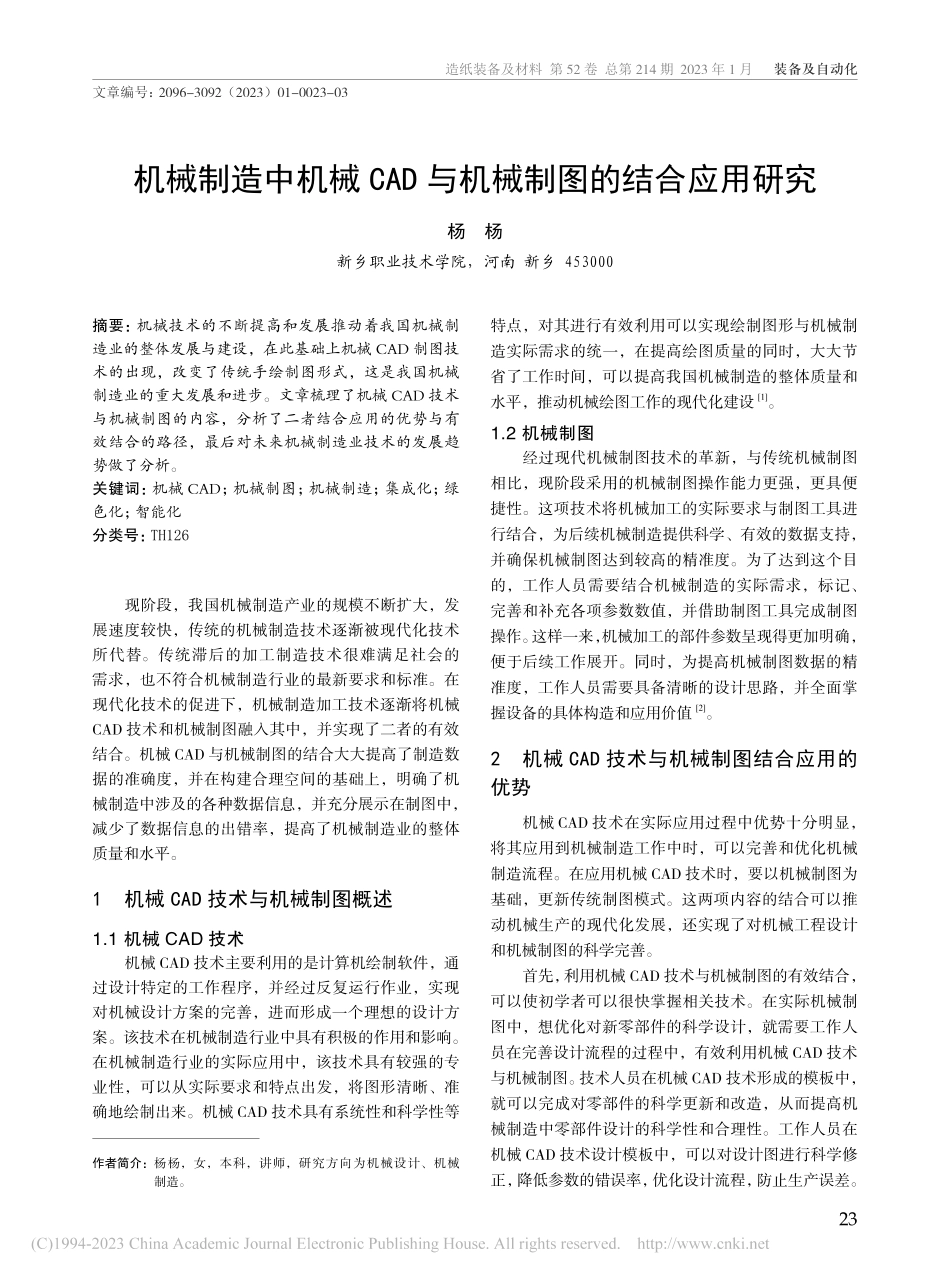

造纸装备及材料 第 52 卷 总第 214 期 2023 年 1 月 装备及自动化23机械制造中机械 CAD 与机械制图的结合应用研究杨 杨新乡职业技术学院，河南 新乡 453000摘要：机械技术的不断提高和发展推动着我国机械制造业的整体发展与建设，在此基础上机械 CAD 制图技术的出现，改变了传统手绘制图形式，这是我国机械制造业的重大发展和进步。文章梳理了机械 CAD 技术与机械制图的内容，分析了二者结合应用的优势与有效结合的路径，最后对未来机械制造业技术的发展趋势做了分析。关键词：机械 CAD；机械制图；机械制造；集成化；绿色化；智能化分类号：TH126现阶段，我国机械制造产业的规模不断扩大，发展速度较快，传统的机械制造技术逐渐被现代化技术所代替。传统滞后的加工制造技术很难满足社会的需求，也不符合机械制造行业的最新要求和标准。在现代化技术的促进下，机械制造加工技术逐渐将机械CAD 技术和机械制图融入其中，并实现了二者的有效结合。机械 CAD 与机械制图的结合大大提高了制造数据的准确度，并在构建合理空间的基础上，明确了机械制造中涉及的各种数据信息，并充分展示在制图中，减少了数据信息的出错率，提高了机械制造业的整体质量和水平。1 机械 CAD 技术与机械制图概述1.1 机械 CAD 技术机械 CAD 技术主要利用的是计算机绘制软件，通过设计特定的工作程序，并经过反复运行作业，实现对机械设计方案的完善，进而形成一个理想的设计方案。该技术在机械制造行业中具有积极的作用和影响。在机械制造行业的实际应用中，该技术具有较强的专业性，可以从实际要求和特点出发，将图形清晰、准确地绘制出来。机械 CAD 技术具有系统性和科学性等特点，对其进行有效利用可以实现绘制图形与机械制造实际需求的统一，在提高绘图质量的同时，大大节省了工作时间，可以提高我国机械制造的整体质量和水平，推动机械绘图工作的现代化建设1。1.2 机械制图经过现代机械制图技术的革新，与传统机械制图相比，现阶段采用的机械制图操作能力更强，更具便捷性。这项技术将机械加工的实际要求与制图工具进行结合，为后续机械制造提供科学、有效的数据支持，并确保机械制图达到较高的精准度。为了达到这个目的，工作人员需要结合机械制造的实际需求，标记、完善和补充各项参数数值，并借助制图工具完成制图操作。这样一来，机械加工的部件参数呈现得更加明确，便于后续工作展开。同时，为提高机械制图数据的精准度，工作人员需要具备清晰的设计思路，并全面掌握设备的具体构造和应用价值2。2 机械 CAD 技术与机械制图结合应用的优势机械 CAD 技术在实际应用过程中优势十分明显，将其应用到机械制造工作中时，可以完善和优化机械制造流程。在应用机械 CAD 技术时，要以机械制图为基础，更新传统制图模式。这两项内容的结合可以推动机械生产的现代化发展，还实现了对机械工程设计和机械制图的科学完善。首先，利用机械 CAD 技术与机械制图的有效结合，可以使初学者可以很快掌握相关技术。在实际机械制图中，想优化对新零部件的科学设计，就需要工作人员在完善设计流程的过程中，有效利用机械 CAD 技术与机械制图。技术人员在机械 CAD 技术形成的模板中，就可以完成对零部件的科学更新和改造，从而提高机械制造中零部件设计的科学性和合理性。工作人员在机械 CAD 技术设计模板中，可以对设计图进行科学修正，降低参数的错误率，优化设计流程，防止生产误差。作者简介：杨杨，女，本科，讲师，研究方向为机械设计、机械制造。文章编号：2096-3092（2023）01-0023-03 装备及自动化 2023 年 第 1 期 总第 214 期 造纸装备及材料24此外，CAD 技术可以呈现相对复杂的模型，减少设计时间的同时，完善机械绘图质量3。其次，机械 CAD 技术与机械制图相结合具有较强的精准度。现代化发展对机械制造产品有着较高要求，需要优化机械制造工作中的各个环节，提高其制造精准度。因此，在机械制图过程中，要加强对数据参数准确程度的控制，最大限度地缩小误差。传统的手工绘图出现误差的情况较多，将机械 CAD 技术与机械制图相结合可以有效解决这一问题，降低误差的发生率，进而提高机械制造业的整体水平4。再次，机械 CAD 技术与机械制图的结合可以提高机械制图的整体效率。在现代社会中，市场对机械制造产品的需求量较大，但是传统绘图技术不仅需要投入较多的人力，还要花费大量的时间，已经与现代社会的发展需求严重不符。因此，工作人员要加强机械CAD 技术与机械制图的全面结合，从而实现机械绘图工作的信息化、现代化发展。设计人员可以将相关数据信息输入设计系统，对机械整体结构进行有效设计，在提高机械绘图质量的同时，大大节约了设计时间，提高了机械制造的工作效率5。最后，将机械 CAD 技术与机械制图相结合具有很高的实际意义。设计人员在完善设计方案时，需要深入思考机械结构的可行性和合理性，并将制造的实际需求与之相结合，对不合理的设计进行创新和调整。因此，二者结合应用在机械制造领域的实际操作中可以提高机械结构的合理性，完善结构设计方案，并借助三维展示进行观察和分析。一旦发现问题，设计人员可以及时进行优化调整，以确保结构具有合理性。3 优化机械 CAD 技术与机械制图有效结合的路径3.1 优化原理与技术相结合在新时代的发展建设中，信息化技术为机械化行业的生产建设提供了巨大的发展空间。优化原理与技术有机结合，对机械制造的健康、稳定发展十分重要。然而，现阶段机械设计工作面临着十分严峻的发展形势。传统的机械设计已难以满足新时代的实际需求。因此，必须加强机械 CAD 技术与机械制图原理的有机结合，提高机械 CAD 制图技术在机械制造产业中的合理应用。机械工程产品的质量和机械图纸的制作水平密切相关，因此工作人员要充分利用自身的专业技能和理论知识，科学设计机械制造流程。在绘制三维模型时，机械制图的原理知识和技术方法是绘制基础，因此必须制定一套完善的制图技术体系，并实现对相关制度和标准的有效完善。只有将原理与技术进行有机结合，才能推动机械制图的标准化和统一化发展。机械工程 CAD 技术是一种崭新的绘图软件，能够有效结合现代机械制图技术和传统机械设备制图方法，开发机械工程 CAD 技术在我国工业中的新功能和优势6。3.2 提升设计人员的专业能力在机械制造过程中，需要相关工作人员利用自身的绘图能力对机械设计图纸进行优化提升，对设计人员的专业能力要求较高。设计人员不但要拥有较强的专业理论知识，同时还要具有较强的绘图能力。这时，设计人员要充分利用自己的想象力和空间意识，并结合自身的分析处理能力，加强机械 CAD 技术与机械制图的有效结合。在机械 CAD 技术的实际应用中，设计人员必须拥有较强的绘图能力和思维能力。在以往的机械制图工作中，设计人员利用圆规、铅笔等绘制工具绘制出机械图纸。但是，随着时代的发展，这种绘制方式相对落后，需要设计人员加强计算机技术的应用能力。设计人员要熟练掌握计算机制图软件，从而提升制图的整体效率和准确度。此外，设计人员还要利用 CAD 制图软件，实现二维空间和三维空间的有效转化。只有不断提升设计人员的专业能力，才能推动机械 CAD 技术在机械制图中的有效落实，实现二者共融。3.3 协调二者结合的方式机械制图和 CAD 技术是机械制造中的关键环节，对产品的品质和效果具有直接影响。因此，技术人员在绘图中必须熟悉机械制图的基础，合理利用软件技术，实现对产品的有效设计与制造。同时，机械制图技术人员本身也要具备高水平的专业知识，提高 CAD技术的科学应用，协调该技术与机械制图的结合方式。根据设计图样的相关内容和标准，提高机械生产的综合效率，推动机械制图方式的现代化转型。通过积极发展和利用 CAD 计算机软件的技术优势，最大限度地实现机械制造与制图技术的一体化建设，逐步实现机械制造过程的智能化设计。3.4 优化机械 CAD 与机械制图的协调发展在机械制造行业发展的过程中，机械制图工作显得尤为重要。设计人员需要严格按照相关规定，促进机械 CAD 与机械制图进行协调发展，提高机械图纸的绘制水平。设计人员充分其绘制能力与技巧，必须遵造纸装备及材料 第 52 卷 总第 214 期 2023 年 1 月 装备及自动化25循行业标准和规范开展机械制图，结合机械 CAD 软件，确保绘制的机械图纸符合实际需求。为了优化机械 CAD 与机械制图的协调发展，设计人员在制图时必须要对图纸的精确性和清晰度有全面掌握。在机械制图的过程中，对传统机械设计方式进行更新和优化，以便更好地提高机械制图效率。这一努力可以实现机械 CAD 与机械制图之间的协调发展，并实现更高的经济效益，从而确保机械制图效果和质量得到有效提升7。3.5 加强 CAD 技术在基本机械形状制图中的科学应用将 CAD 技术应用到基本机械形状的制图中，可以有效提升机械 CAD 与机械制图的有机结合。设计人员可以利用椭圆形、三角形和多边形等基本机械图形进行机械制图，将相关图形进行科学排列，实现对机械图纸的快速绘制。在实际制图中，设计人员可以利用CAD 技术中的 POLYGON 指令完成绘制操作。此外，在绘制多边形图形时，需要将其划分为内切和外切两种形式，并将其打散绘制，作为一个独立线段重新进行编辑操作。整个过程要十分严谨，需要机械 CAD 与机械制图的协调运用。4 未来机械制造业技术的发展趋势4.1 集成化在我国的生产制造企业当中，三维 CAD 技术正在朝着集成化的方向进行发展，因此需要相关机械制图的专业工作人员要具备更为扎实的理论知识8。集成化主要指的是系统内部模块的集成，保障绘制的图样在品质上能够符合要求，因此要加强 CAD 制图软件的相关操作方法的学习与练习，同时要与机械制图进行有效结合，全方位地掌握绘图工具中的重要技巧。4.2 信息化三维 CAD 技术在现代化的绘图应用当中，能够大幅提升所绘图纸的质量与精准度，与传统的图纸相比，保存更加方便、查阅也更加快速与精准。相关专业的技术人员在绘制图纸时，要将重点放在图纸的绘制准确度上，将动态的三维模型集成到自定义在线目录中，以此来有效保障所绘图纸的标准性，最大化地降低工作的重复性，依据网络协作模式，强化产品图纸设计质量，进一步满足图纸的设计要求。4.3 智能化要实现机械制造产品的智能化，必须从科技的角度出发，对 CAD 进行研究和创新，并将其应用到机械设计的各个环节。尤其是在这个高度发达的科技时代中，要通过提高 CAD 系统的能力，增强复杂数据的收集，合理运用计算机辅助设计技术，以实现整体设备的合理设计。在这个过程中，关键要积极利用现代辅助设计信息技术，推进其与新一代计算机的高效融合，以推动机械制造技术产业向更加现代化的发展方向迈进9。4.4 绿色化为了适应可持续发展的需求，各大公司在具体的开发阶段必须注重环境保护。在机械制造领域，尤其要从环保角度出发，强化对环境的考虑，确保设备制造过程中对环境的影响最小化。通过合理运用环保工艺，达到节能减排的目标。因此，在机械 CAD 技术和机械制图相结合的时候，要对 CAD 和机械设备制造技术加以革新，提高生产的环保水平。5 结束语我国现已进入一个崭新的信息化时代，在各行各业中也对各种技术方法实施了灵活应用，机械 CAD 技术就是其中一种，将它纳入机械制图系统可以将制图错误减至最小化。研究机械制图时应注意与现代科学技术的结合，深入探讨其基本原理、关键概念，通过研究机械制图与 CAD 制图技术的差异，实现两项技术的有效结合，不断推动我国机械制造行业的健康、可持续发展。参考文献1 韩冬辰.面向数字孪生建筑的“信息-物理”交互策略研究D.北京:清华大学,2020.2 李锐.连接器CAD图的自动生成及校验研究与系统实现D.成都:四川大学,2021.3 殷海晨,刁承亮.AutoCAD在煤矿制图应用中初始环境设置的探索J.煤炭技术,2021,40(1):151-152.4 高一聪,王彦坤,费少梅,等.基于迁移学习的机械制图智能评阅方法J.浙江大学学报(工学版),2022,56(5):8
