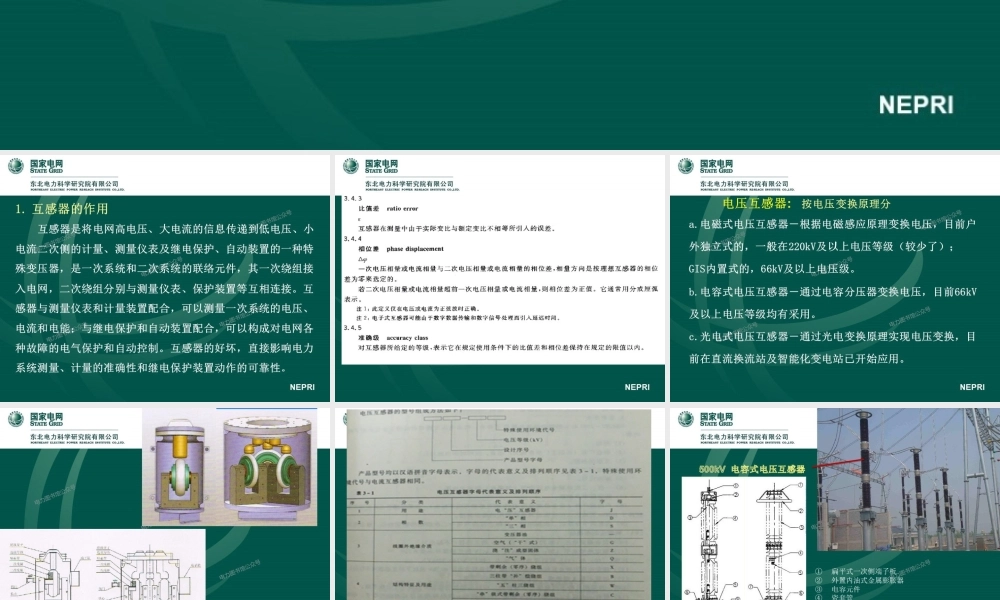

国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD电力图书馆公众号电力图书馆公众号众号互感器高压试验人员岗位能力培训电力图书馆公众号电力NEPRI国家电网STATE GRID东北电力科学研究院有限公司ORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD1.互感器的作用书馆公众号互感器是将电网高电压、大电流的信息传递到低电压、小电流二次侧的计量、测量仪表及继电保护、自动装置的一种特殊变压器，是一次系统和二次系统的联络元件，其一次绕组接入电网，二次绕组分别与测量仪表、保护装置等互相连接。互感器与测量仪表和计量装置配合，可以测量一次系统的电压、电流和电能；与继电保护和自动装置配合，可以构成对电网各电种故障的电气保护和自动控制。互感器的好坏，直接影响电力系统测量、计量的准确性和继电保护装置动作的可靠性。NEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD3.4.3比值差ratio errorE互感器在测量中由于实际变比与额定变比不相等所引人的误差。3.4.4位差phase displacement一次电压相量或电流相量与二次电压相量或电流相量的相位差，相量方向是按理想互感器的相位差为零来选定的。若二次电压相量或电流相量超前一次电压相量或电流相量，则相位差为正值。它通常用分或厘弧表示。注1：此定义仅在电压或电流为正弦波时正确。注2：电子式互感器可能由于数字数据传输和数字信号处理而引入延迟时间。3.4.5准确accuracy class对互感器所给定的等级，表示它在规定使用条件下的比值差和相位差保持在规定的限值以内。NEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD电压互感器：按电压变换原理分公众号a.电磁式电压互感器一根据电磁感应原理变换电压，目前户外独立式的，一般在220kV及以上电压等级（较少了）；GIS内置式的，66kV及以上电压级。b.电容式电压互感器一通过电容分压器变换电压，目前66kV及以上电压等级均有采用。电力图书馆公众号c.光电式电压互感器一通过光电变换原理实现电压变换，目前在直流换流站及智能化变电站已开始应用。NEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD电力图书馆公众号子连导体南翠子镇次一次线圈子植二次量电力图书馆公众号NEL长心心GIS内置式PT单相接地型VT的基本结构三相接地型VT的基本结构NEPRI
