电压互感器的接线方式介绍.ppt

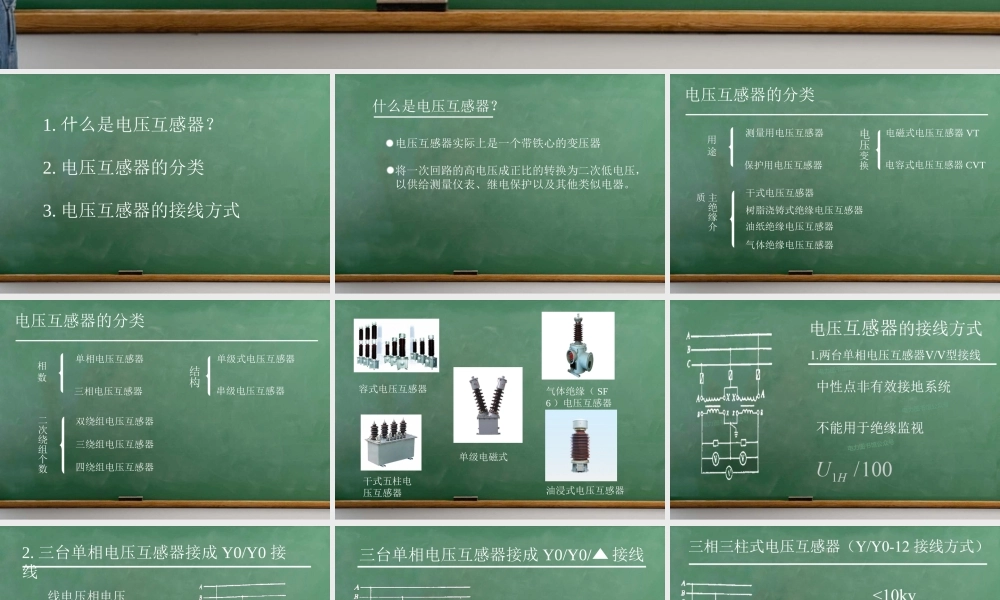

电压互感器的 接线方式,1.什么是电压互感器？2.电压互感器的分类3.电压互感器的接线方式,电压互感器实际上是一个带铁心的变压器将一次回路的高电压成正比的转换为二次低电压，以供给测量仪表、继电保护以及其他类似电器。,什么是电压互感器？,电压互感器的分类,用途,测量用电压互感器,保护用电压互感器,干式电压互感器,树脂浇铸式绝缘电压互感器,油纸绝缘电压互感器,气体绝缘电压互感器,电磁式电压互感器VT,电容式电压互感器CVT,电压变换,主绝缘介质,电压互感器的分类,相数,单相电压互感器,三相电压互感器,双绕组电压互感器,三绕组电压互感器,四绕组电压互感器,单级式电压互感器,串级电压互感器,结构,二次绕组个数,容式电压互感器,油浸式电压互感器,单级电磁式,气体绝缘（SF6）电压互感器,干式五柱电压互感器,2.三台单相电压互感器接成Y0/Y0接线,线电压相电压,中性点有效接地系统,三台单相电压互感器接成Y0/Y0/接线,三相五柱式电压互感器Y0/Y0/接法,10KV非直接接地,
