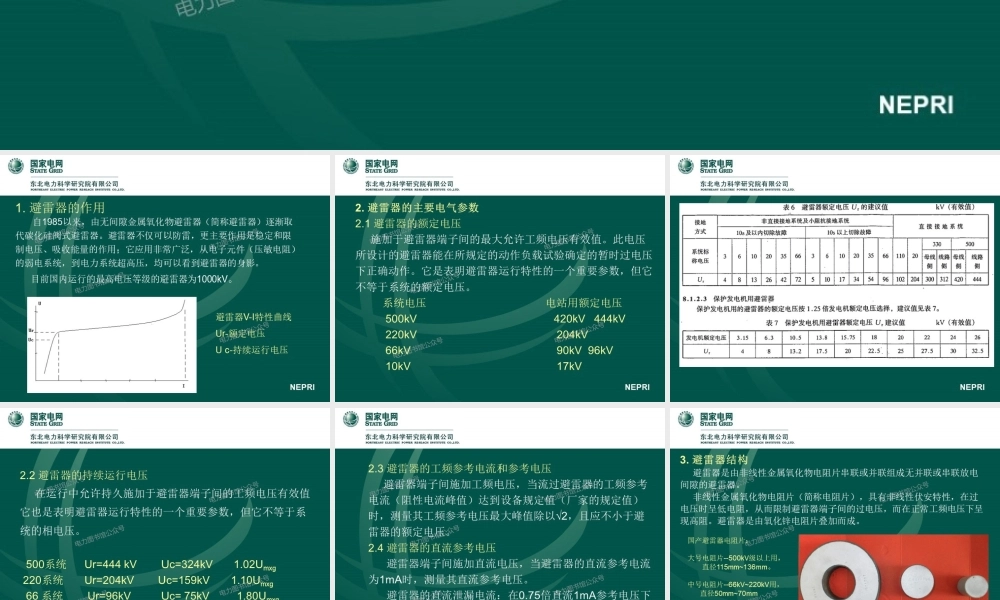

国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD电力图书馆公众号电力图书馆公众号电力图书馆公众号避雷器高压试验人员岗位能力培训电力图书馆公众号电力图书馆公众号NEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD1.避雷器的作用自1985以来，由无间隙金属氧化物避雷器（简称避雷器）逐渐取代碳化硅阀式避雷器。避雷器不仅可以防雷，更主要作用是稳定和限制电压、吸收能量的作用；它应用非常广泛，从电子元件（压敏电阻）的弱电系统，到电力系统超高压，均可以看到避雷器的身影。目前国内运行的最高电压等级的避雷器为1000kV。电力图U避雷器V-I特性曲线众号UrUr-额定电压Uc电Uc-持续运行电压NEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD2.避雷器的主要电气参数2.1避雷器的额定电压书馆公施加于避雷器端子间的最大允许工频电压有效值。此电压电所设计的避雷器能在所规定的动作负载试验确定的暂时过电压下正确动作。它是表明避雷器运行特性的一个重要参数，但它不等于系统的额定电压。系统电压电站用额定电压500kV420KV 444kV220kV204kV66k书馆公众号90kV96kV10kV17kVNEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD表6避雷器额定电压U,的建议值kV(有效值)接地非直接接地系统及小阻抗接地系统直接接地系统方式10s及以内切除故障10s以上切除故障330500系统标3610203566361020356611020称电压母线线路母线线路侧侧侧侧U4813264272510173454961022043003124204448.1.2.3保护发电机用避雷器保护发电机用的避雷器的额定电压按1.25倍发电机额定电压选择，建议值见表7。表7保护发电机用避雷器额定电压U,建议值kV(有效值)发电机额定电压3.156.310.513.815.751820222426U4813.217.52022.52527.53032.5NEPRI国家电网STATE GRID东北电力科学研究院有限公司NORTHEAST ELECTRIC POWER RESEACH INSTITUTE CO.LTD2.2避雷器的持续运行电压在运行中允许持久施加于避雷器端子间的工频电压有效值它也是表明避雷器运行特性的一个重要参数，但它不等于系统的相电压。电力图书馆公众号500系统Ur=444 kVUc=324kV1.02Umxg220系统Ur=204kVUc=159kV1.10U号mxg66系统Uc=75kV电力图书馆电力图书馆Ur=96kV1.80UmxgNEPRI
