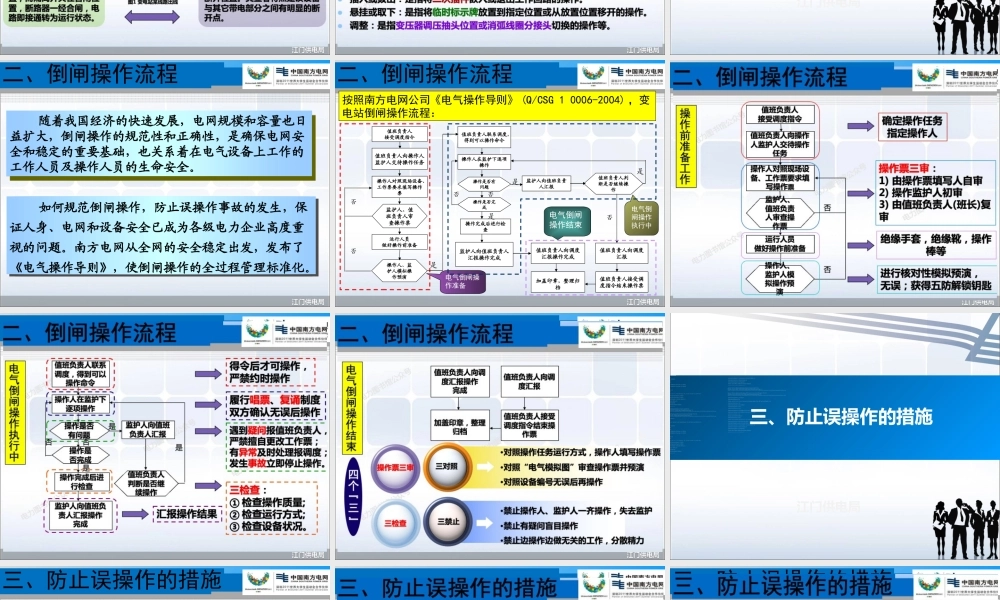

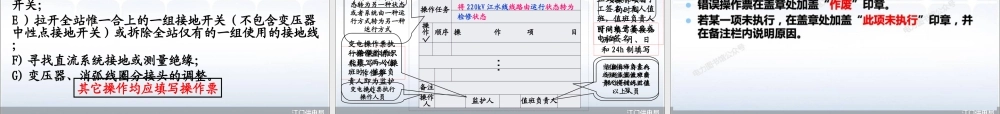

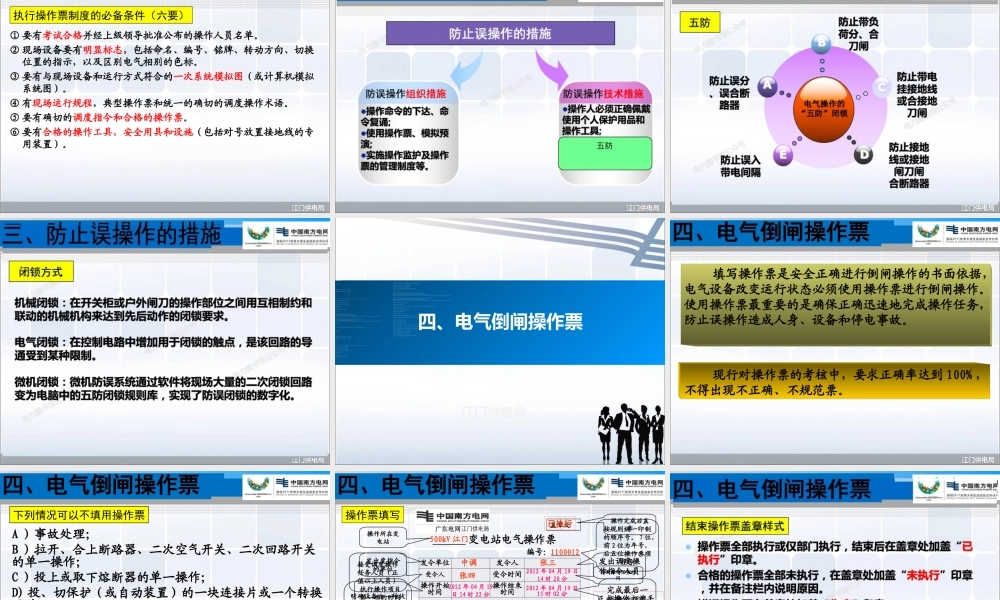

变电站电气倒闸操作,主要内容,2.倒闸操作流程,3.防止误操作的措施,一、变电站电气操作概述,一、变电站电气操作概述,一、变电站电气操作概述,一、变电站电气操作概述,二、倒闸操作流程,二、倒闸操作流程,随着我国经济的快速发展，电网规模和容量也日益扩大，倒闸操作的规范性和正确性，是确保电网安全和稳定的重要基础，也关系着在电气设备上工作的工作人员及操作人员的生命安全。,如何规范倒闸操作，防止误操作事故的发生，保证人身、电网和设备安全已成为各级电力企业高度重视的问题。南方电网从全网的安全稳定出发，发布了电气操作导则，使倒闸操作的全过程管理标准化。,按照南方电网公司电气操作导则(Q/CSG 1 0006-2004)，变电站倒闸操作流程：,电气倒闸操作准备,电气倒闸操作执行中,电气倒闸操作结束,否,否,值班负责人联系调度，得到可以操作命令,操作人在监护下逐项操作,监护人向值班负责人汇报,操作是否有问题,值班负责人判断是否继续操作,操作完成后进行检查,监护人向值班负责人汇报操作完成,否,操作是否完成,是,是,否,是,否,是,二、倒闸操作流程,三、防止误操作的措施,要有考试合格并经上级领导批准公布的操作人员名单。现场设备要有明显标志，包括命名、编号、铭牌、转动方向、切换位置的指示，以及区别电气相别的色标。要有与现场设备和运行方式符合的一次系统模拟图（或计算机模拟系统图）。有现场运行规程，典型操作票和统一的确切的调度操作术语。要有确切的调度指令和合格的操作票。要有合格的操作工具，安全用具和设施（包括对号放置接地线的专用装置）。,执行操作票制度的必备条件（六要）,三、防止误操作的措施,三、防止误操作的措施,三、防止误操作的措施,四、电气倒闸操作票,四、电气倒闸操作票,填写操作票是安全正确进行倒闸操作的书面依据，电气设备改变运行状态必须使用操作票进行倒闸操作。使用操作票最重要的是确保正确迅速地完成操作任务，防止误操作造成人身、设备和停电事故。,现行对操作票的考核中，要求正确率达到100%，不得出现不正确、不规范票。,A）事故处理；B）拉开、合上断路器、二次空气开关、二次回路开关的单一操作；C）投上或取下熔断器的单一操作；D)投、切保护（或自动装置）的一块连接片或一个转换开关；E）拉开全站惟一合上的一组接地开关（不包含变压器中性点接地开关）或拆除全站仅有的一组使用的接地线；F)寻找直流系统接地或测量绝缘；G)变压器、消弧线圈分接头的调整。,其它操作均应填写操作票,下列情况可以不填用操作票,四、电气倒闸操作票,500kV江门,中调,按规则统一印制的顺序号。7位，前2位为年号，后五位操作票顺序号,1100012,发出调度操作指令人员,张三,接受调度操作任务人员（正值以上人员）,张四,接到操作任务时间,时间填写要按公历年、月、日和24h制填写,执行操作项目第一项的时间,完成最后一项操作项目的时间,明确设备由一种状态转为另一种状态或者系统由一种运行方式转为另一种运行方式,将220kV江水线线路由运行状态转为检修状态,一份操作票只能填写一个操作任务,操作所在变电站,2012年04月19日14时20分,2012年04月19日15时02分,2012年04月19日14时22分,发出度指令的单位,在操作中存在的问题或因故中断操作等情况时填写,变电操作票执行操作人员,变电操作票执行操作监护的人员。两人值班时，值班负责人即为监护人,当值值班负责人或经当值值班负责人授权的正值以上人员,正式操作之前手工签名，无人值班，值班负责人可以电子签名或电话签名,操作完成后盖章,已执行,操作票填写,四、电气倒闸操作票,现场操作票,执行完一项要打,若有多页操作票，应在前一页写上“下接 号操作票”,多页操作票，盖章、签名每页必填，其它第二页后可不填,操作结束下一行写“以下空白”,四、电气倒闸操作票,四、电气倒闸操作票,因此要保证倒闸操作安全可靠，必须加强管理，按流程进行操作，规范电气设备倒闸操作行为，养成良好的操作习惯，从而实现安全生产“可控、在控、能控”和确保电网安全运行的坚实基础。,五、总结,恶性误操作影响巨大，对设备、人身安全产生不利影响，甚至会影响人们正常生产活动。经分析，恶性误操作的几个主要原因：,1、管理行为不规范。如安全工器具、操作票填写等；2、员工操作行为不规范；3、疲劳作业，导致精力不集中，跳项、并项操作；4、操作专注度极高，忽视了外部环境，导致误入带电间隔、强制解锁等。,
