液压阀门的设计与计算.pdf

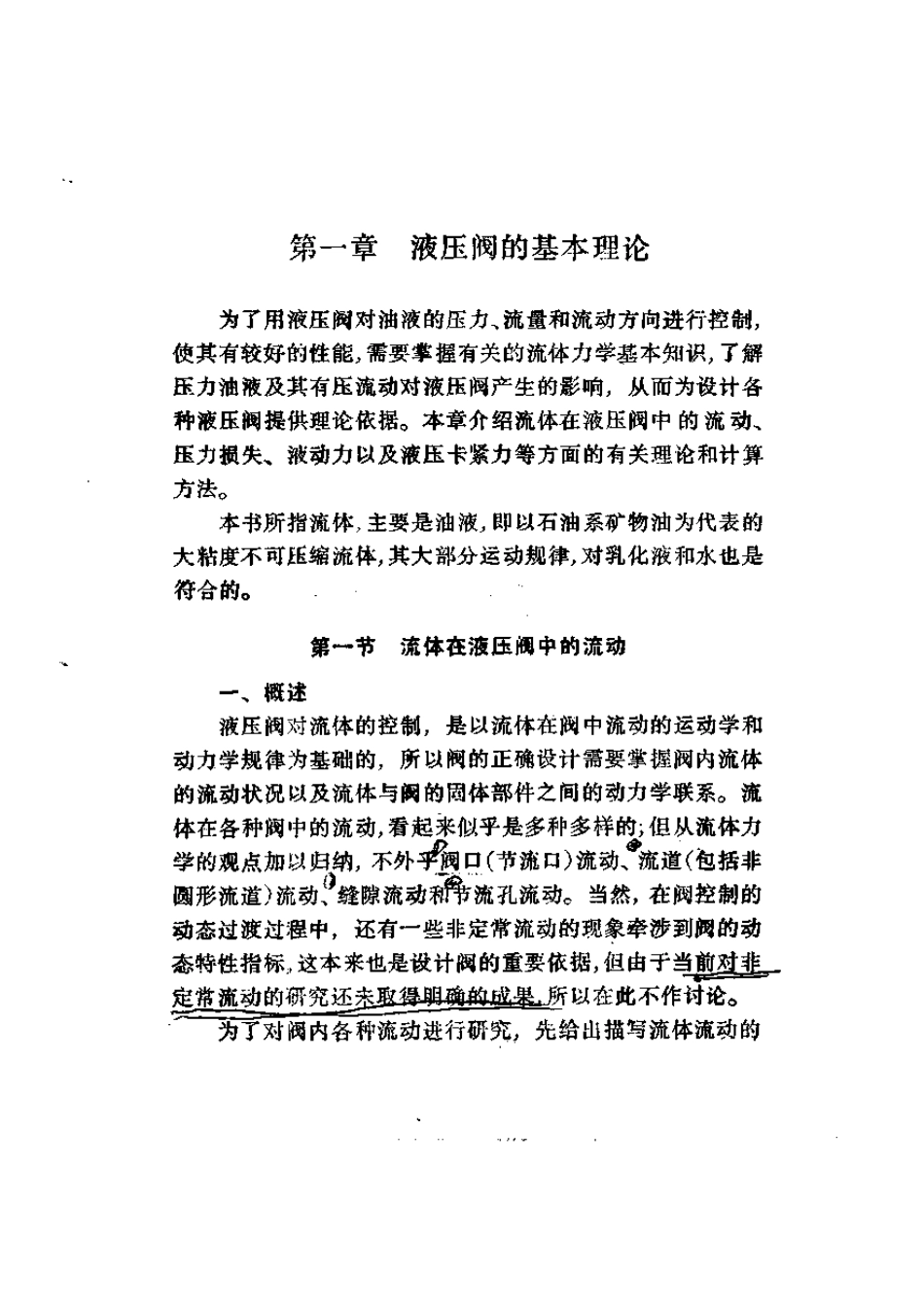

第一章液压阀的基本理论为了用液压涮对油液的压力、流置和流动方向进行控制，使其有较好的性能，需要掌握有关的流体力学基本知识，了解乐力油液及其有压流动对液压阀产生的影响，从而为设计各种液压阀提供理论依据。本章介绍流体在液压阀中的流动、压力损失、液动力以及液压卡紧力等方面的有关理论和计算方法。本书所指流体，主要是油液，即以石油系矿物油为代表的大粘度不可压缩流体，其大部分运动规律，对乳化液和水也是符合的。第一节流体在液压阀中的流动一、概述液压阀对流体的控制，是以流体在阀中流动的运动学和动力学规律为基础的，所以阀的正确设计需要掌撵阀内流体的流动状况以及流体与阀的固体部件之间的动力学联系。流体在各种阀中的流动，看起来似乎是多种多样的；但从流体力学的观点加以归纳，不外乎阀口（节流口）流动、流道（包括非圆形流道)流动、缝隙流动节流孔流动。当然，在阀控制的动态过渡过程中，还有一些非定常流动的现象幸涉到阀的动态特性指标，这本来也是设计阀的重要依据，但由于当前过非定常流动的研究还来取得明确的成果所以在此不作衬论。为了对阀内各种流动进行研究，先给出描写流体流动的
