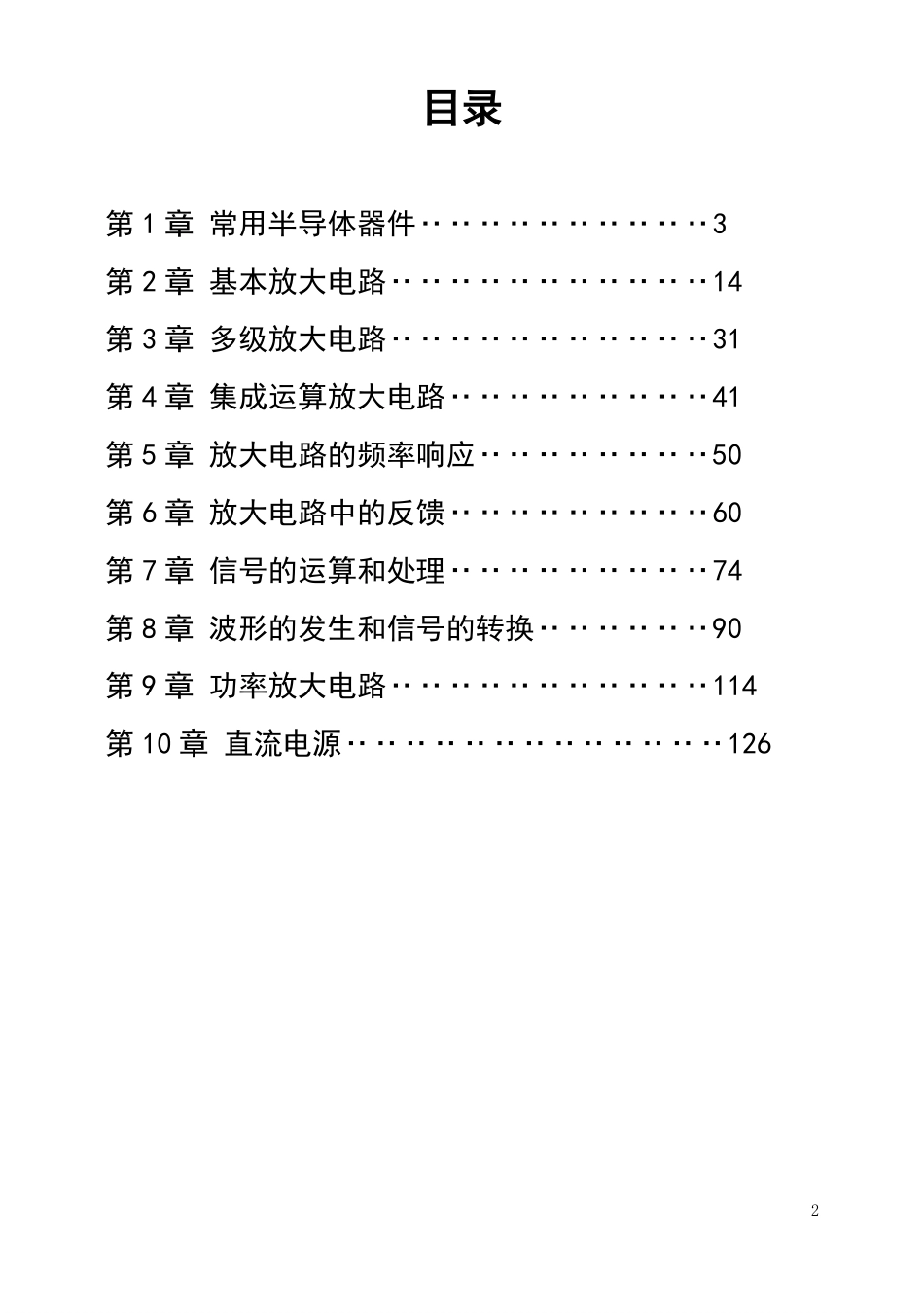

模拟电子技术基础模拟电子技术基础 第四版第四版 清华大学电子学教研组 编 童诗白 华成英 主编 自测题与习题解答自测题与习题解答 山东大学物理与微电子学院山东大学物理与微电子学院 2 目录目录 第 1 章 常用半导体器件3 第 2 章 基本放大电路14 第 3 章 多级放大电路31 第 4 章 集成运算放大电路41 第 5 章 放大电路的频率响应50 第 6 章 放大电路中的反馈60 第 7 章 信号的运算和处理74 第 8 章 波形的发生和信号的转换90 第 9 章 功率放大电路114 第 10 章 直流电源126 3 第 1 章 常用半导体器件 自测题 一、判断下列说法是否正确，用“”和“”表示判断结果填入空内。(1)在 N 型半导体中如果掺入足够量的三价元素，可将其改型为 P 型半导体。()(2)因为 N 型半导体的多子是自由电子，所以它带负电。()(3)PN 结在无光照、无外加电压时，结电流为零。()(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。()(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其GSR大的特点。()(6)若耗尽型 N 沟道 MOS 管的GSU 大于零，则其输入电阻会明显变小。()二、选择正确答案填入空内。(l)PN 结加正向电压时，空间电荷区将 A 。A.变窄 B.基本不变 C.变宽(2)稳压管的稳压区是其工作在 C 。A.正向导通 B.反向截止 C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。A.前者反偏、后者也反偏 B.前者正偏、后者反偏 C.前者正偏、后者也正偏(4)UGS=0V 时，能够工作在恒流区的场效应管有 A、C 。A.结型管 B.增强型 MOS 管 C.耗尽型 MOS 管 三、写出图图 Tl.3 所示各电路的输出电压值，设二极管导通电压 UD=0.7V。图 T1.3 解：解：UO1=1.3V,UO2=0V,UO3=-1.3V,UO4=2V,UO5=1.3V,UO6=-2V。四、已知稳压管的稳压值 UZ=6V，稳定电流的最小值 IZmin=5mA。求图图 Tl.4 所示电路 4 中 UO1和 UO2各为多少伏。(a)(b)图图 T1.4 解：解：左图中稳压管工作在击穿状态，故 UO1=6V。右图中稳压管没有击穿，故 UO2=5V。五、电路如图图 T1.5 所示，VCC=15V，=100，UBE=0.7V。试问：(1)Rb=50k时，Uo=?(2)若 T 临界饱和，则 Rb=?解：解：(1)26BBBEBbVUIAR，2.6CBIImA,2OCCCcUVI RV。图图 T1.5 (2)2.86CCBECScVUImAR，/28.6BSCSIIA 45.5BBBEbBSVURkI 六、测得某放大电路中三个 MOS 管的三个电极的电位如表表 Tl.6 所示，它们的开启电压也在表中。试分析各管的工作状态（截止区、恒流区、可变电阻区），并填入表内。表表 T1.6 管号 UGS(th)/V US/V UG/V UD/V 工作状态 T1 4-5 1 3 恒流区 T2-4 3 3 10 截止区 T3-4 6 0 5 可变电阻区 解：解：因为三只管子均有开启电压，所以它们均为增强型 MOS 管。根据表中所示 5 各极电位可判断出它们各自的工作状态，如表表 Tl.6 最后一栏所示。习题 1.1 选择合适答案填入空内。(l)在本征半导体中加入(A)元素可形成 N 型半导体，加入(C)元素可形成 P 型半导体。A.五价 B.四价 C.三价(2)当温度升高时，二极管的反向饱和电流将(A)。A.增大 B.不变 C.减小(3)工作在放大区的某三极管，如果当 IB 从 12 uA 增大到 22 uA 时，IC 从 lmA 变为2mA，那么它的 约为(C)。A.83 B.91 C.100 (4)当场效应管的漏极直流电流 ID从 2mA 变为 4mA 时,它的低频跨导 gm将(A)。A.增大；B.不变；C.减小 1.2 电路如图图 P1.2 所示，已知10siniut(V)，试画出iu与ou的波形。设二极管导通电压可忽略不计。图图 P1.2 解图解图 P1.2 解：解：iu与ou的波形如解图解图 Pl.2 所示。1.3 电路如图图 P1.3 所示，已知tuisin5(V)，二极管导通电压 UD=0.7V。试画出iu与ou的波形图，并标出幅值。6 图图 P1.3 解图解图 P1.3 解：解：波形如解解图图 Pl.3 所示。1.4 电路如图图 P1.4 所示,二极管导通电压 UD=0.7V,常温下mVUT26，电容 C 对交流信号可视为短路；iu为正弦波，有效值为 10mV。试问二极管中流过的交流电流的有效值为多少？解：解：二极管的直流电流 ()/2.6DDIVURmA 其动态电阻:/10DTDrUI 图图 P1.4 故动态电流的有效值：/1diDIUrmA 1.5 现有两只稳压管，稳压值分别是 6V 和 8V，正向导通电压为 0.7V。试问：(1)若将它们串联相接，则可得到几种稳压值？各为多少？(2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：解：(1)串联相接可得 4 种：1.4V；14V；6.7V；8.7V。(2)并联相接可得 2 种：0.7V；6V。1.6 已知图图 Pl.6 所示电路中稳压管的稳定电压6ZUV，最小稳定电流 min5ZImA，最大稳定电流max25ZImA。(1)分别计算IU为 10V、15V、35V 三种情况下输出电压OU的值；(2)若35IUV时负载开路，则会出现什么现象？为什么？7 解：解：(1)只有当加在稳压管两端的 电压大于其稳压值时，输出电压才为 6V。VUI10时，VURRRUILLO3.3；图图 Pl.6 VUI15时，5LOILRUUVRR；VUI35时，11.7LOIZLRUUVURR，VUUZO6。0.1(2)当负载开路时，mAImARUUIZZIZ2529max，故稳压管将被烧毁。1.7 在图图 Pl.7 所示电路中，发光二极管导通电压 UD=1.5V，正向电流在 515mA 时才能正常工作。试问：(1)开关 S 在什么位置时发光二极管才能发光？(2)R 的取值范围是多少？解：解：(1)S 闭合。(2)R 的范围为:minmax()/233DDRVUI maxmin()/700DDRVUI 图图 P1.7 1.8 现测得放大电路中两只管子两个电极的电流如图图 P1.8 所示。分别求另一电极的电流，标出其方向，并在圆圈中画出管子，且分别求出它们的电流放大系数。(a)(b)(a)(b)图图 Pl.8 解图解图 Pl.8 8 解：解：答案如解图解图 Pl.8 所示。放大倍数分别为1/10100amAA和5/10050bmAA 1.9 测得放大电路中六只晶体管的直流电位如图图 P1.9 所示。在圆圈中画出管子，并说明它们是硅管还是锗管。图图 P1.9 解解:如解图解图 1.9。解图解图 1.9 1.10 电路如图图 P1.10 所示，晶体管导通时0.7BEUV，=50。试分析BBV为 0V、1V、3V 三种情况下 T 的工作状态及输出电压Ou的值。解：解：(1)当0BBV时，T 截止，12OuV。(2)当1BBVV时，因为 60BBBEQBQbVUIAR 3CQBQIImA 9OCCCQcuVIRV 图图 P1.10 9 所以 T 处于放大状态。(3)当3BBVV时，因为460BBBEQBQbVUIAR，2311.3CCCESCQBQCScVUIImAImAR，所以 T 处于饱和状态。1.11 电路如图图 Pl.11 所示,晶体管的=50,0.2BEUV，饱和管压降0.1C E SUV；稳压管的稳定电压5ZUV,正向导通电压0.5DUV。试问：当0IuV时Ou？；当5IuV 时Ou？解：当0IuV时，晶体管截止，稳压管击穿，5OZuUV 。当5IuV 时，晶体管饱和，0.1OuV。因为：图图 P1.11 480IBEBbuUIAR，24CBIImA，0ECCCCcUVIR 1.12 分别判断图图 Pl.12 所示各电路中晶体管是否有可能工作在放大状态。(a)(b)(c)10 (d)(e)图图 P1.12 解：解：(a)可能；(b)可能；(c)不能；(d)不能，T 的发射结会因电流过大而损坏。(e)可能。1.13已知放大电路中一只N沟道场效应管三个极、的电位分别为4V、8V、12V，管子工作在恒流区。试判断它可能是哪种管子（结型管、MOS 管、增强型、耗尽型），并说明、与 G、S、D 的对应关系。解：解：管子可能是增强型管、耗尽型管和结型管，三个极、与 G、S、D 的对应关系如解图解图 Pl.13 所示。解图解图 Pl.13 1.14 已知场效应管的输出特性曲线如图图 Pl.14 所示，画出它在恒流区的转移特性曲线。图图 Pl.14 (a)(b)解图解图 Pl.14 11 解：解：在场效应管的恒流区作横坐标的垂线(如解图解图 Pl.14(a)所示),读出其与各条曲线交点的纵坐标值及GSu值，建立()DGSif u坐标系，描点，连线，即可得到转移特性曲线，如解图解图 Pl.14(b)所示。1.15 电路如图图 P1.15 所示，T 的输出特性如图图 Pl.14 所示,分析当Iu=4V、8V、12V 三种情况下场效应管分别工作在什么区域。解：解：根据图 P1.14 所示 T 的输出特性可知，其开启电压为 5V，根据图图 Pl.15 所示电路可知GSIuu。当Iu=4V 时，GSu小于开启电压，故 T 截止。当Iu=8V 时，设 T 工作在恒流区，根据输出 特性可知0.6DimA，管压降10DSDDDduVi RV，因此，2GDGSDSuuuV，小于开启电压，说明假设成立，即 T 工作在恒流区。图图 Pl.15 当Iu=12V 时，由于12DDVV，必然使 T 工作在可变电阻区。l.16 分别判断图图 Pl.16 所示各电路中的场效应管是否有可能工作在恒流区。(a)(b)(c)(d)图图 P1.16 解：解：(a)可能,(b)不能,(c)不能,(d)可能。12 补充补充 1.电路如补补图图 P1(a)、(b)所示，稳压管的稳定电压3ZUV,R 的取值合适，Iu的波形如图(c)所示。试分别画出1Ou和2Ou的波形。(a)(b)(c)补补图图 P1 解：解：波形如下图所示 补充补充 2.在温度 20oC 时某晶体管的2,CBOIA试问温度是 60oC 时的CBOI？解解:44602022 232CBOCBOIIA。补充补充 3.有两只晶体管，一只的=200,200CEOIA；另一只的=100,10CEOIA，其它参数大致相同。你认为应选用哪只管子？为什么？解：解：选用=100,10CEOIA的管子，因其 适中,CEOI较小，因而温度稳定性较另一只管子好。补充补充 4.电路如补补图图 P4 所示，试问 大于多少时晶体管饱和？解：解：取CESBEUU，若管子饱和，13 则CCBECCBEbcVUVURR,即bcRR 所以,100bcRR时,管子饱和。补补图图 P4 14 第 2 章 基本放大电路 自测题 一在括号内用“”和“”表明下列说法是否正确。1.只有电路既放大电流又放大电压,才称其有放大作用。()2.可以说任何放大电路都有功率放大作用。()3.放大电路中输出的电流和电压都是有源元件提供的。()4.电路中各电量的交流成分是交流信号源提供的。()5.放大电路必须加上合适的直流电源才能正常工作。()6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。()7.只要是共射放大电路，输出电压的底部失真都是饱和失真。()二试分析图图 T2.2 各电路是否能放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。(a)(b)(c)(d)(e)(f)15 (g)(h)(i)图图 T2.2 解：解：图(a)不能。VBB将输入信号短路。图(b)可以。图(c)不能。输入信号与基极偏
