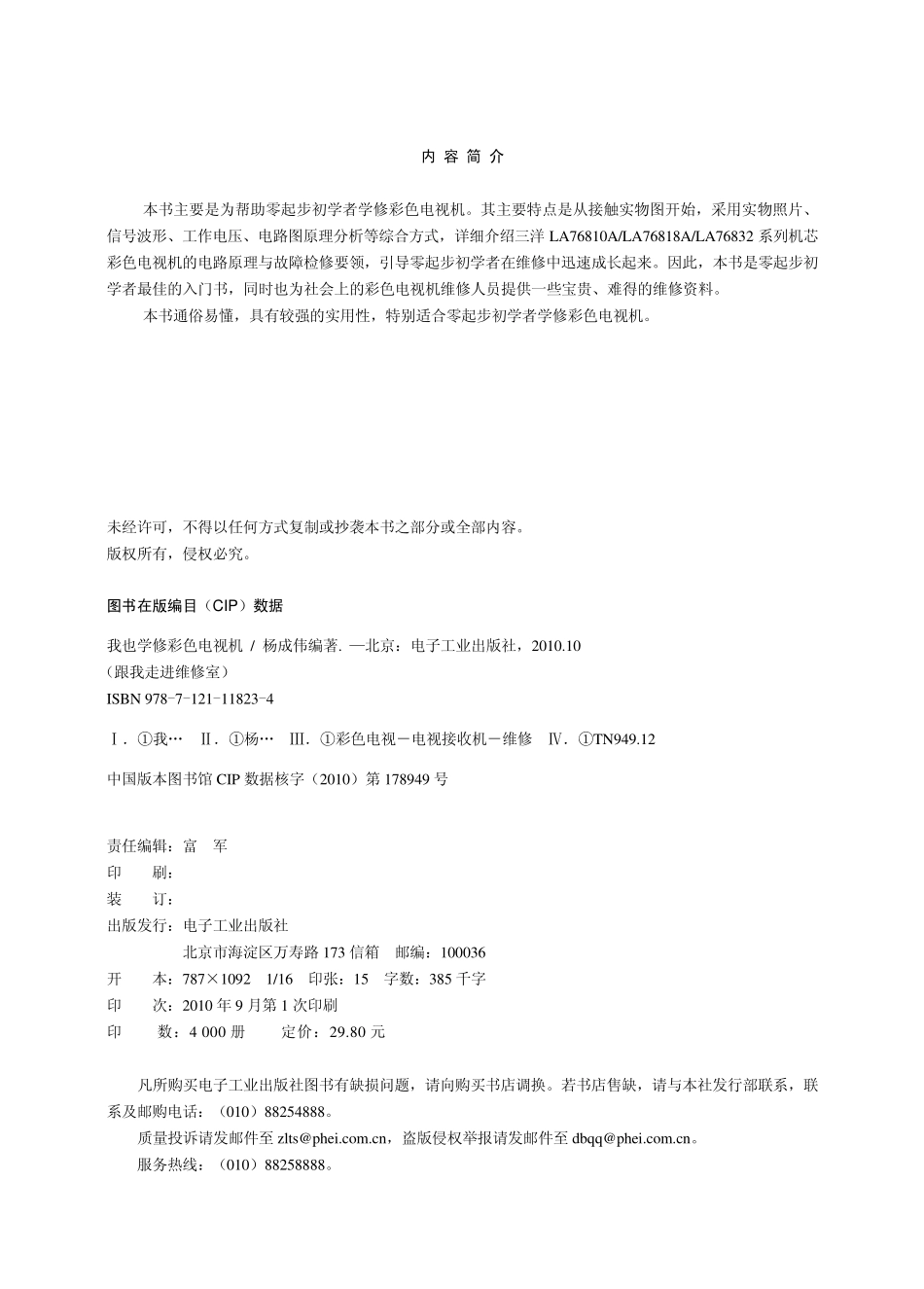

跟我走进维修室 我也学修彩色电视机 杨成伟 编著 内 容 简 介 本书主要是为帮助零起步初学者学修彩色电视机。其主要特点是从接触实物图开始，采用实物照片、信号波形、工作电压、电路图原理分析等综合方式，详细介绍三洋 LA76810A/LA76818A/LA76832 系列机芯彩色电视机的电路原理与故障检修要领，引导零起步初学者在维修中迅速成长起来。因此，本书是零起步初学者最佳的入门书，同时也为社会上的彩色电视机维修人员提供一些宝贵、难得的维修资料。本书通俗易懂，具有较强的实用性，特别适合零起步初学者学修彩色电视机。未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。版权所有，侵权必究。图书在版编目（CIP）数据 我也学修彩色电视机/杨成伟编著.北京：电子工业出版社，2010.10（跟我走进维修室）ISBN 978-7-121-11823-4 我 杨 彩色电视电视接收机维修 TN949.12 中国版本图书馆 CIP 数据核字（2010）第 178949 号 责任编辑：富 军 印 刷：装 订：出版发行：电子工业出版社 北京市海淀区万寿路 173 信箱 邮编：100036 开 本：7871092 1/16 印张：15 字数：385 千字 印 次：2010 年 9 月第 1 次印刷 印 数：4 000 册 定价：29.80 元 凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。若书店售缺，请与本社发行部联系，联系及邮购电话：（010）88254888。质量投诉请发邮件至 ，盗版侵权举报请发邮件至 。服务热线：（010）88258888。III 前 言 什么是彩色电视机？提出这个问题，初学者都乐了：这我们还不知道吗，我们天天都在看着呀。是呀，但人们常说的彩色电视机，准确地说，应该是彩色电视接收机，是在黑白电视接收机的基础上发展起来的，是电视系统的一个终端设备，仅仅是电视系统的一个组成部分。那么，什么是电视系统呢？电视系统是一个比较庞大的电子工程。唉呀！我不想知道那么大的全部系统，有初学者说了：我只想知道彩色电视机的内部结构和怎样才能学会维修。是呀，初学者朋友们，不要着急，彩色电视机维修并不神秘，完全可以从零起步。为此，我们编写了一套非常适合初学者的入门丛书，并直接从接触实物开始，以便使零起步初学者在实干中迅速成长起来，同时书中的一些资料数据、信号波形也适合社会维修人员的需要。本书主要以具体实物机型为例，解剖分析采用 LA76810A/LA76818A/LA768201/LA76832芯片的彩色电视机，并以单元电路为基础，详细分析整机电路原理、工作特点及信号流程，同时又通过维修实例找出众多同类机芯不同品牌型号彩色电视机整机线路中的差异之处。只要我们共同努力，一个机型一个机型地解剖学习，通过日积月累，零起步的初学者朋友们就一定会成为出色的彩色电视机维修人员。但为了使零起步初学者避免急功近利，或是沾沾自喜于一得之功，本书在单元电路讲解时，还将有机地穿插一些必要的基础知识，以使零起步初学者不仅能够知其然，也能够知其所以然，进而把根基扎牢。本书所收集的电路图均按实物图绘制，其中涉及的电路图符号及技术说明会有不符合国家标准之处，这是为了保持与实物的标注一致，便于读者查阅，编辑时未做规范。参加本书编写的还有滕素贤、周海波、杨长武、聂新、杨丽华、滕艳玲、滕绍毅、韩晓明、夏晓光、夏庆臣、杨丙文、杨雅丽、滕绍刚。由于作者水平有限，不妥之处在所难免，还望读者批评指正。编著者 目 录 第 1 章 高频调谐器电路分析与故障检修要领1 1.1 高频调谐器的基本特性及技术要求5 1.2 调谐器的工作原理8 1.3 高频调谐器应用电路分析13 1.4 检修要领及安全注意事项20 第 2 章 中央微控制系统电路分析与故障检修要领23 2.1 MCU 微控制器25 2.2 E2PROM电擦除可编程只读存储器36 2.3 I2C总线及编程软件控制功能38 2.4 硬件接口电路及其控制功能41 2.5 检修要领及安全注意事项45 第 3 章 扫描处理电路、几何失真校正电路及电源电路分析与故障检修要领46 3.1 扫描处理电路46 3.1.1 行扫描电路46 3.1.2 场扫描电路63 3.2 几何失真校正电路69 3.3 电源电路74 3.3.1 开关稳压电源74 3.3.2 行输出二次电源81 3.3.3 检修要领及安全注意事项82 第 4 章 LA76810A 机芯彩色电视机图像和伴音电路分析与故障检修要领84 4.1 图像中频放大及视频检波电路工作原理87 4.1.1 图像中频电路的主要作用及技术要求87 4.1.2 图像中频电路的工作原理90 4.1.3 检修要领及安全注意事项92 4.2 亮度信号处理及色度解码电路的工作原理93 4.2.1 亮度信号处理电路94 4.2.2 色度信号处理电路98 4.2.3 RGB 矩阵和激励输出电路106 4.2.4 检修要领及安全注意事项110 4.3 尾板末级视频放大及显像管附属电路111 4.3.1 末级视频放大器114 4.3.2 自动偏流控制电路115 4.3.3 关机亮点消除电路115 4.3.4 显像管附属电路116 V 4.3.5 检修要领及安全注意事项117 4.4 音频信号处理电路120 4.4.1 伴音检波及伴音中频限幅放大电路122 4.4.2 TV/AV 音频信号转换电路126 4.4.3 伴音功放输出及静音控制电路132 4.4.4 检修要领及安全注意事项135 第 5 章 LA76818A 机芯彩色电视机电路分析与故障检修要领136 5.1 中央微控制系统136 5.1.1 硬件接口电路的工作原理143 5.1.2 维修软件及其使用功能150 5.2 LA76818A 电视信号处理电路156 5.2.1 中频放大处理电路156 5.2.2 锁相环视频检波及视频信号处理电路163 5.2.3 伴音中频信号处理电路163 5.2.4 扫描小信号输出电路163 第 6 章 LA76832 机芯彩色电视机电路分析与故障检修要领164 6.1 中央微控制系统164 6.2 LA76832 电视信号处理电路178 6.2.1 中频放大电路183 6.2.2 锁相环视频检波及视频信号处理电路183 6.2.3 伴音中频信号处理电路183 6.2.4 扫描小信号处理电路185 6.3 TV/AV 视/音频转换电路185 6.3.1 TV/AV 视频信号转换输入/输出电路185 6.3.2 TV/AV 音频信号转换输入/输出电路189 6.4 行、场扫描输出级电路189 6.4.1 行扫描输出级电路190 6.4.2 场扫描输出级电路191 6.4.3 东西枕形失真校正电路192 6.5 音频功率输出级电路192 6.6 STRF6656 开关稳压电源电路193 第 7 章 故障检修实例196 VI 1 第 1 章 高频调谐器电路分析与 故障检修要领 高频调谐器，是用于接收不同频率的电视信号，并将其转换成 38MHz 中频载波的一种调谐回路，它组装在一个独立的小铁盒内部，故又俗称其为高频头，如图 1-1 所示。常见高频头的内部组成如图 1-2、图 1-3、图 1-4、图 1-5、图 1-6、图 1-7、图 1-8、图 1-9 所示。图 1-1 TAF5-C4I21 型高频头实物图 图 1-2 TAF5-C4I21 型高频头内部印制板实物图 高频调谐器，用于接收电视载波信号，经内部放大等处理后，输出 38MHz的 IF 中频载波信号，并送入中频通道及检波电路等处理，获得图像信号和伴音信号。高频调谐器的输入端子，其输入阻抗为 75。因此该插口可 直 接 接 入 75 电缆。接入电缆的阻抗不匹配，会影响图像的接收质量，严重时无图像。75输入接口 的 中 心 线 焊脚，在焊接时应牢固可靠，且不使中心引线与外围相碰。外围接地。当中心点脱焊时，接收图像雪花增大。1678DC为高频放大集成电路，内部包 含 本 机 振荡、高 频 放大、RFAGC 射频自动增益控制等电路，不良或损坏时，高频接收功能失效，无图、无声。2 图 1-3 TAF5-C4I21 型高频头内部电感元器件组装实物图 图 1-4 TECC 7985VA14C 型高频头内部印制板实物图 L01 和 L02用于电视载波信 号 耦 合 输入，开路或接触不良时，电视信号接收就不好，收视质量也就不好。S4000 振荡器，用于产生本 振 基 准 频率，不良或损坏时，本振电路不工作。无IF 中频信号输出，电视机无图 像、无 伴音、白光栅。高频头输入端中心输入线焊脚，用于输入天线接收到 的 电 视 信号。该焊脚开焊时，接收效果会变差。TDA5633T为高频放大集成电路，内部包含本机振荡电路、高频放大电路、高放级自动增益控制电路等。不良时，高频接收失效。3 图 1-5 TECC 7985VA14C 型高频头内部电感元器件组装实物图 图 1-6 TDQ-3B6HR-IEC 型高频头内部印制板实物图 L1、L2组成高频载波信 号 输 入 回路，开路或接触不良时都会引起接收信号衰弱，造成图像雪花增大或无图、无声。高频振荡线圈，调整中心的磁芯可以改变本机振荡的频率，进而调 整 接 收 频率。但在生产时已统调好，维修时不可轻易调动。左起分别为 BU 端子、BH 端子、BL端子，正常工作时，受主板电路控制，当某一波段进入工作状态时，其相应的端子有 12V 直流工作电压。TDA5330T是 一 种 具 有470MHz 全频道高频信号处理集成电路，内部包含混频、本机振荡、高频放大等功能电路，不良或损坏时，接收图像有噪波或无图像。4 图 1-7 TDQ-3B6HR-IEC 高频头内部电感元器件组装实物图 图 1-8 TDQ-3-3B 型高频头内部印制板实物图 高频调谐器 的 VT 端子，用于输入调 谐 选 台 电压。在调谐选台时（即自动搜索时），该脚电压在 032V 之间缓慢变 化。异 常时，台少或无图像。IF 信号输出端引脚，其输出信号送入主板电路中的预 中 频 放 大器。IF 信号由TDA5330T集成电路的脚输出，输出信号通过 L103 等加到 IF 端子，L103 开路时，IF 信 号 无 输出。在 MT03A-130C31K 内部，混频、高放、本振等功能电路的好坏，将直接影响电视机的接收质量及性能指标。因此，首先要求它在环境温度变化时，应能有良好的性能。MT03A-130C31K 为高频信号处理集成电路，内部包含本机振荡混频、高频放大、中频放大等功能电路。不良时，接收图像变差或无图像接收。5 图 1-9 TDQ-3-3B 型高频头内部电感元器件组装实物图 1.1 高频调谐器的基本特性及技术要求 高频调谐器是电视机的门户，主要将由天线接收下来的射频信号进行放大、变频等处理后再送入电视机的中频通道。因此，高频调谐器的基本特性是选择信号和变换频率。选择信号是指在各种不同频率的信号中选择出有用的信号，同时抑制各种干扰信号；变换频率是指将天线接收下来的不同频率的射频信号变换成相同的中频信号。高频调谐器是电视接收机的重要组成部分，对收视画面和伴音有很大影响，因此在调谐器的设计和生产时总有一些技术要求。1功率增益 调谐器的功率增益是指接收信号在输出端的功率放大倍数，我国的技术标准规定为不小于 28dB（分贝）。功率增益决定电视机的灵敏度，是衡量电视机性能的一个重要指标之一。2噪声系数 调谐器的噪声系数是指调谐器输入端与输出端的信噪比，它直接影响收视画面的质量，因此在一般情况下，调谐器的噪声系数就是电视机的噪声系数。我国对噪声系数的标准规定为：VHF 频段不大于 7dB；UHF 频段不大于 11dB。3电压驻波比 调谐器的电压驻波比主要是指调谐器输入阻抗与传输馈线特性阻抗的比值，可反映输入阻抗匹配情况是否良好。电压驻波比数值越大，不匹配损耗也越大，接收信号就不能很好地该 导 体 是一种终端开路的/2 悬浮式微带线，与变容二极管组成调谐回路，以适应工作频率较高的 UHF 频段的调谐需
