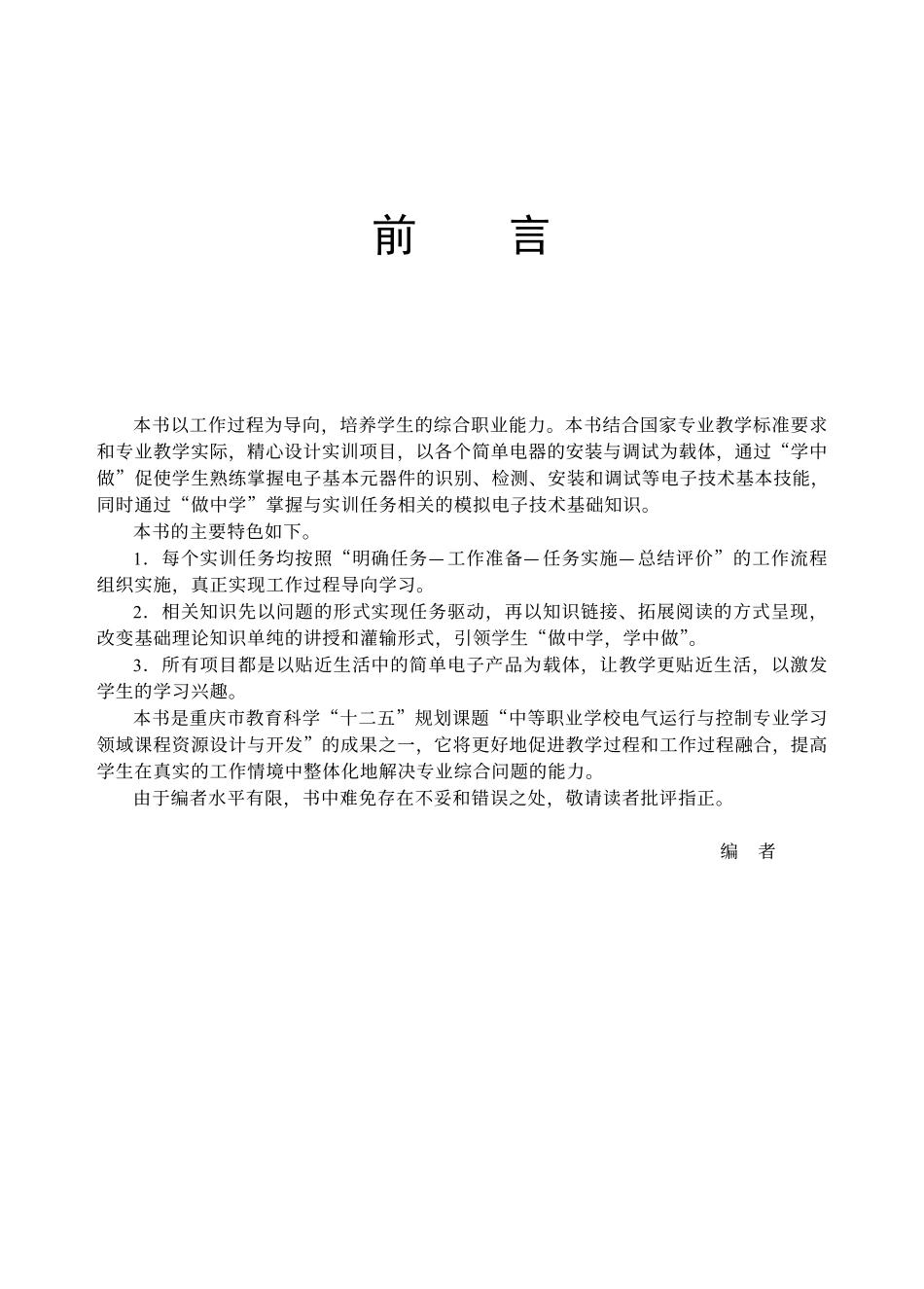

学习领域课程建设系列丛书 简单电器安装与调试 丛书主编 陈朝菊 本书主编 陈朝菊 副 主 编 孟庆民 马玉林 参 编 于 浡 黄 斌 武明春 赵小军 葛 琼 刘 涛 内 容 简 介 本书结合国家专业教学标准要求和专业教学实际，精心设计实训项目，以各个简单电器的安装与调试为载体，通过“学中做”促使学生熟练掌握电子基本元器件的识别、检测、安装和调试等电子技术基本技能，同时通过“做中学”掌握与实训任务相关的模拟电子技术基础知识。未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。版权所有，侵权必究。图书在版编目（CIP）数据 简单电器安装与调试/陈朝菊主编北京：电子工业出版社，2017.11（学习领域课程建设系列丛书）ISBN 978-7-121-30890-1.简.陈.电器安装中等专业学校教材电器调试方法中等专业学校教材.TM5 中国版本图书馆 CIP 数据核字（2017）第 022320 号 策划编辑：关雅莉 责任编辑：裴 杰 印 刷：装 订：出版发行：电子工业出版社 北京市海淀区万寿路 173 信箱 邮编 100036 开 本：7871 092 1/16 印张：7.5 字数：192 千字 版 次：2017 年 11 月第 1 版 印 次：2017 年 11 月第 1 次印刷 定 价：20.00 元 凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。若书店售缺，请与本社发行部联系，联系及邮购电话：（010）88254888，88258888。质量投诉请发邮件至 ，盗版侵权举报请发邮件至 。本书咨询联系方式：（010）88254617，。前 言 本书以工作过程为导向，培养学生的综合职业能力。本书结合国家专业教学标准要求和专业教学实际，精心设计实训项目，以各个简单电器的安装与调试为载体，通过“学中做”促使学生熟练掌握电子基本元器件的识别、检测、安装和调试等电子技术基本技能，同时通过“做中学”掌握与实训任务相关的模拟电子技术基础知识。本书的主要特色如下。1每个实训任务均按照“明确任务工作准备任务实施总结评价”的工作流程组织实施，真正实现工作过程导向学习。2相关知识先以问题的形式实现任务驱动，再以知识链接、拓展阅读的方式呈现，改变基础理论知识单纯的讲授和灌输形式，引领学生“做中学，学中做”。3所有项目都是以贴近生活中的简单电子产品为载体，让教学更贴近生活，以激发学生的学习兴趣。本书是重庆市教育科学“十二五”规划课题“中等职业学校电气运行与控制专业学习领域课程资源设计与开发”的成果之一，它将更好地促进教学过程和工作过程融合，提高学生在真实的工作情境中整体化地解决专业综合问题的能力。由于编者水平有限，书中难免存在不妥和错误之处，敬请读者批评指正。编 者 V 目 录 项目一 电子基本技能训练.1 任务一 认识和使用万用表.1 学习活动一 明确任务.1 学习活动二 工作准备.2 学习活动三 任务实施.7 学习活动四 总结评价.8 任务二 识别和检测电阻器.10 学习活动一 明确任务.10 学习活动二 工作准备.11 学习活动三 任务实施.17 学习活动四 总结评价.18 任务三 识别和检测电容器.20 学习活动一 明确任务.20 学习活动二 工作准备.20 学习活动三 任务实施.23 学习活动四 总结评价.24 任务四 手工焊接.26 学习活动一 明确任务.26 学习活动二 工作准备.26 学习活动三 任务实施.35 学习活动四 总结评价.36 任务五 电源指示灯安装与调试.37 学习活动一 明确任务.37 学习活动二 工作准备.38 学习活动三 任务实施.43 简单电器安装与调试 VI 学习活动四 总结评价.45 项目二 直流稳压电源安装与调试.47 学习活动一 明确任务.47 学习活动二 工作准备.47 学习活动三 任务实施.55 学习活动四 总结评价.58 项目三 助听器安装与调试.61 学习活动一 明确任务.61 学习活动二 工作准备.61 学习活动三 任务实施.72 学习活动四 总结评价.74 项目四 迎宾器安装与调试.78 学习活动一 明确任务.78 学习活动二 工作准备.78 学习活动三 任务实施.81 学习活动四 总结评价.85 项目五 功率放大器安装与调试.88 学习活动一 明确任务.88 学习活动二 工作准备.88 学习活动三 任务实施.96 学习活动四 总结评价.100 项目六 收音机安装与调试.103 学习活动一 明确任务.103 学习活动二 工作准备.103 学习活动三 任务实施.106 学习活动四 总结评价.110 项目一 电子基本技能训练 任务一 认识和使用万用表 学习活动一 明确任务 万用表又称为复用表、多用表、三用表等，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测量交流电流、电容量、电感量及半导体的一些参数（如）等，充分熟练掌握万用表的使用方法是电子技术的最基本技能之一。常见的万用表有指针式万用表和数字式万用表。指针式万用表（图 1-1）是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。数字式万用表（图 1-2）的测量值由液晶 图 1-1 指针式万用表 图 1-2 数字式万用表 简单电器安装与调试 002显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。通过本任务的学习，你应该学会以下知识和技能。（1）能根据万用表不同的外部特征区分指针式万用表和数字式万用表。（2）能识别出指针式万用表和数字式万用表的各组成部分。（3）能准确叙述出指针式万用表测量电流和电压的步骤。（4）能熟练并正确使用指针式万用表和数字式万用表的电流挡和电压挡。学习活动二 工作准备 一、收集万用表结构的相关知识，在下图中填上相应的名称 1指针式万用表的组成，如图 1-3 所示。图 1-3 指针式万用表的组成 2指针式万用表表盘刻度线，如图 1-4 所示。图 1-4 指针式万用表表盘刻度线 3指针式万用表转换开关挡位，如图 1-5 所示。项目一项目一 电子基本技能训练 003 图 1-5 指针式万用表转换开关挡位 4数字式万用表外形，如图 1-6 所示。图 1-6 数字式万用表外形 知识链接一-万用表的结构 常见的万用表有指针式万用表和数字式万用表两种，指针式万用表是一种高灵敏度、多量程的携带式仪表，共有 26 个基本测量量程，可测量交、直流电压，直流电流，直流电阻，音频电平等，也可用于测量电容、电感参数、二极管、三极管极性等。组成：组成：指针式万用表主要由外壳、表头、表盘、机械调零旋钮、欧姆调零旋钮、三极管插孔、转换开关、测电流插孔、测电压和阻值插孔、公共端插孔等部分组成。简单电器安装与调试 004刻度线：刻度线：指针式万用表的表盘由很多条刻度线组成。其中最上面的一条是欧姆刻度线，用于测量阻值大小；第二条是电压、电流刻度线，用于测量交、直流电压和直流电流。在电子测量中这两条刻度线经常被用到。转换开关：转换开关：量程转换开关位于万用表的中间位置，我们根据测量的参量，将量程转换开关旋转至相应的位置。转换开关的面板主要包括欧姆挡、直流电压挡、交流电压挡、直流电流挡、交流电流挡等。数字式万用表主要由 LCD 显示屏、三极管 HFE 插孔、电源开关、背景灯开关、转换开关、表笔插孔、电容插孔等组成。-二、查阅指针式万用表测量电压和电流的方法，完成下列问题 1在测量电压或电流之前应当先_，使指针指向左侧零刻度线处。2测量直流电压时，红表笔接_，黑表笔接_。3在使用指针式万用表时，无论测量直流电压还是交流电压红、黑表笔都不能互换。4使用指针式万用表测量电压、电流时，指针应指在满量程的_以上位置，说明选择挡位合适。5根据测量挡位选择万用表指针位置，确定测量结果，如表 1-1 所示。表 1-1 测量结果 序 号 指 针 位 置 转换开关位置 读 数 值 备 注 1 50 过 2 小格 ACV500 2 150 过 3 小格 DCV2.5 3 200 过 3 小格 ACV250 4 0 过 7 小格 DCmA500 5 100 过 9 小格 DCV2.5 6 100 过 3 小格 ACV1000 7 0 过 6 小格 DCV0.5 8 50 过 7 小格 ACmA100 9 200 过 9 小格 ACV250 10 150 过 1 小格 DCV25 知识链接二-一、测量直流电压一、测量直流电压 1调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置，如图 1-7 所示。2选挡：选择合适量程，量程要大于被测电压。3测量：将红黑表笔并在被测电路两端，红表笔接高电位，黑表笔接低电位，如图 1-8所示。4读数：直流电压值=电压值/格格数，表针尽量指在满刻度的 2/3 以上位置，读出数值为电压有效值。项目一项目一 电子基本技能训练 005 图 1-7 机械调零 图 1-8 测量 记一记：挡位量程先选好，表笔并接被测电路两端，红笔要接高电位，黑笔接在低位端，换挡之前应断电。二、测量交流电压二、测量交流电压 1调零：进行机械调零，使指针指向左面 0 刻度线位置。2选挡：选择合适量程，量程要大于被测电压。3测量：将红黑表笔并在被测电路两端，不分正负极性，如图 1-9 所示。图 1-9 测量交流电压 4读数：交流电压值=电压值/格格数，表针尽量指在满刻度的 2/3 以上位置，读出数值为电压有效值。记一记：量程开关选交流，挡位大小符合要求，表笔并接电路两端，极性不分正与负，测出电压有效值，测量高压要换孔，勿忘换挡先断电。三、测量直流电流三、测量直流电流 1调零：进行机械调零，使指针指向左面 0 刻度线位置。2选挡：选择合适量程，量程要大于被测电流。3测量：将红黑表笔串联在被测电路中，红表笔接高电位，黑表笔接低电位。4读数：交流电流值=电流值/格格数，表针尽量指在满刻度的 2/3 以上位置，读出数值为电流有效值。记一记：量程开关选电流，表笔串接电路中，正负极性要正确，挡位由大换到小，换好挡简单电器安装与调试 006后再测量。注意：测电流、电压时，调整合适的挡位使指针位置指示在 1/2 与满刻度之间，测量结果比较准确，指针越靠近满刻度值，测量数值就越准确。-三、查阅数字式万用表测电压、电流的方法，完成下列问题 1数字式万用表测量电压时红表笔插入_插孔，黑表笔插入_插孔。2数字式万用表测量电压时，如不能估测被测电压的值，挡位应从最小到最大依次更换挡位直到合适为止。（）3使用电压挡应注意以下几点。（1）选择合适的量程，当无法估计被测电压的大小时，应先选 进行测试。（2）测量电压时，万用表要与被测电路是 关系。（3）测量较高的电压时，无论是直流，还是交流都要禁止 开关。（4）测量电压时不要超过所标示的 。（5）在测量交流电压时，最好把 表笔接到被测电压的低电位端。（6）数字式万用表虽有自动转换极性的功能，为避免测量误差的出现，进行直流测量时，应使 的极性与 的极性相对应。（7）当测量较高的电压时，不要用手直接去碰触表笔的 部分。4国际电气符号“”代表 ，“”代表 。5使用电流挡时应注意：应把数字式万用表 联到被测电路中，如果被测电流大于200mA 时应将红表笔插入 插孔，黑表笔插入 插孔；如果被测电流小于 200mA 时应将红表笔插入 插孔；如显示屏显示溢出符号“1”，表示被测电流 所选量程，这时应更换更 的量程；在测量电流的过程中，不能拨动 。6数字式万用表测量电压时，将万用表挡位调至直 200V，将万用表黑红表笔连接所测电路的两端，如果显示 0.000 或者 0.001 等超级小的读值，需要将万用表挡位 ，直至读值满意为止，如果黑红表笔接反，读值前有一个 ，此时将黑红表笔对换就可以了。如果读值为 1，就要将挡位调至 。知识链接三-数字式万用表测量电压电流 1直流（交流）电压的测量直流（交流）电压的测量（1）将红表笔插入“V”插孔，黑表笔插入“COM”插孔。（2）正确选择量程，将功能开关置于直流或交流电压量程挡，如果事先不清楚被测电压的大小时，应
